ADIS16480

具有动态方位输出的10自由度MEMS惯性传感器

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
查看： 产品详情
arrow-icon

不是您想寻找的产品？

viewall 去产品选项表
file 查看数据手册 (Rev.H)
Documentation 查看所有文档
3D 设计模型 ADIS16480 3-D Model (*.STEP format, ADIS16375_3D.zip) Download B
产品模型 2
特性
  • 动态角度输出
    -- 四元数、欧拉常数、旋转矩阵
    -- 0.1°（俯仰、滚动）和0.3°（偏航）静态精度
  • 三轴数字陀螺仪，±450°/s动态范围
    - 正交对准：<±0.05°
    - 运动中偏置稳定度：6°/小时
    - 角向随机游动：0.3°/√hr
    - 0.01%非线性度
  • 三轴数字加速度计：±10 g
  • 三轴角度变化和速度变化输出
  • 三轴数字磁力计：±2.5高斯
  • 数字压力传感器：
    300 mbar至1100 mbar
  • 自适应扩展卡尔曼滤波器
    -- 自动协方差计算
    -- 可编程参考重定向
    -- 可编程传感器干扰水平
    -- 可配置事件驱动控制
  • 工厂校准的灵敏度、偏置和轴对准
    -- 校准温度范围：−40°C至+85°C
  • SPI兼容型串行接口
  • 可编程工作与控制
    -- 4个FIR滤波器库、120个可配置抽头
    -- 数字I/O：数据就绪报警指示、外部时钟
    -- 可选外部采样时钟输入：最高2.4 kHz
    -- 单命令自测
  • 单电源供电：3.0 V至3.6 V
  • 抗冲击能力：2000 g
更多细节
show more Icon

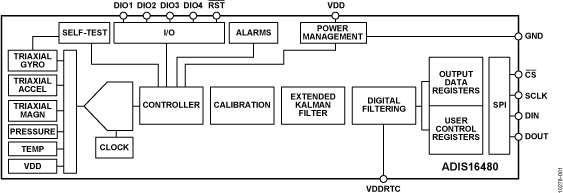

ADIS16480iSensor®器件是一款用于动态方位检测的完整惯性系统，内置一个三轴陀螺仪、一个三轴加速度计、三轴磁力计、压力传感器和一个扩展卡尔曼滤波器(EKF)。每个惯性传感器都实现了业界领先的iMEMS®技术与信号调理技术的完美结合，可提供优化的动态性能。工厂校准针对各传感器的灵敏度、偏置、对准和线性加速度（陀螺偏置）进行校准。因此，各传感器均有其自己的动态补偿公式，可提供精确的传感器测量。传感器在扩展卡尔曼滤波器中进行进一步相关和处理，以提供自动自适应滤波和用户可编程调谐。因此，除了IMU输出外，器件还可在本地导航坐标系中提供稳定的四元数、欧拉常数和旋转矩阵输出。

与复杂且昂贵的分立设计方案相比，ADIS16480为精确的多轴惯性检测与工业系统的集成提供了简单而高效的方法。所有必需的运动测试及校准都是工厂生产过程的一部分，大大缩短了系统集成时间。严格的正交对准可简化导航系统中的惯性坐标系对准。SPI和寄存器结构针对数据收集和配置控制提供简单的接口。

ADIS16480的尺寸和连接器系统与ADIS16488相同，可大大简化升级过程。它采用约为47 mm x 44 mm x 14 mm的模块封装，配有标准连接器接口。工作温度范围为−40°C至+85°C。

应用
- 平台稳定、控制和指向
- 导航
- 仪器仪表
- 机器人

Show More Arrow image
3-D 设计模型
请单击产品型号下载3-D模型(.STEP)文件

ADIS16480 3-D 模型 (3D_Model_ADIS16480_10_2012.zip)
file 查看数据手册 (Rev.H)
Documentation 查看所有文档
3D 设计模型 ADIS16480 3-D Model (*.STEP format, ADIS16375_3D.zip) Download B
产品模型 2
modal bookmark icon

{{modalTitle}}

modal close icon

{{modalDescription}}

{{dropdownTitle}}

input down arrow
  • {{defaultSelectedText}}
    • {{#each projectNames}}
  • {{name}}
    • {{/each}} {{#if newProjectText}}
  • plus icon {{newProjectText}}
    • {{/if}}
{{#if toggleButtonDescription}}
{{toggleButtonDescription}}
{{/if}} {{#if newProjectTitle}}

{{newProjectTitle}}

{{projectNameErrorText}}

{{/if}}

ADIS16480

文档

17
overlayclose

筛查

1 应用

mobileoverlaydownarrow
  • 全部
    TickIcon
  • 数据手册
  • 常见问题
  • 评估设计文件
  • 用户手册
  • 技术文章
  • 应用笔记
  • 全部
    TickIcon
  • 英文
  • 中文
resetfilter

重置过滤器

数据手册

2

PDF Vector

PDF

更新 11/13/2015
英文

ADIS16480: Ten Degrees of Freedom Inertial Sensor with Dynamic Orientation Outputs Data Sheet (Rev.H)

打开PDF文件

redirect
896.31 K
download

下载 PDF

PDF Vector

PDF

更新 11/13/2015
英文

ADIS16480: Anomaly Data Sheet (Rev.0)

打开PDF文件

redirect
98.47 K
download

下载 PDF

常见问题

6

PDF Vector

URL

更新 12/11/2012
英文
FAQ: Hard/Soft Iron Correction for Magnetometers in the ADIS16480 and ADIS16488 redirect icon

PDF Vector

URL

更新 12/11/2012
英文
FAQ: Body Frame vs Local Navigation Frame in the ADIS16480 redirect icon

PDF Vector

URL

更新 06/21/2016
英文
FAQ: Gyroscope Noise Density (EngineerZone™) redirect icon

PDF Vector

URL

更新 06/21/2016
英文
FAQ: Gyroscope Sensitivity/Scale Factor Evaluation (EngineerZone™) redirect icon

PDF Vector

URL

更新 06/21/2016
英文
FAQ: Gyroscope Angle Random Walk (EngineerZone™) redirect icon

PDF Vector

URL

更新 06/21/2016
英文
FAQ: Gyroscope In-Run Bias Stability (EngineerZone™) redirect icon

评估设计文件

2

PDF Vector

WIKI

更新 08/09/2014
英文
ADIS1648x Evaluation on the EVAL-ADIS System (Wiki Site) redirect icon

PDF Vector

WIKI

更新 01/08/2013
中文
在EVAL-ADIS系统上评估ADIS1648x redirect icon

用户手册

2

PDF Vector

WIKI

更新 08/09/2014
英文
ADIS1648x Evaluation on the EVAL-ADIS System (Wiki Site) redirect icon

PDF Vector

WIKI

更新 01/19/2016
中文
在EVAL-ADIS系统上评估ADIS1648x redirect icon

技术文章

3

PDF Vector

PDF

更新 07/01/2012
英文
INS Faceoff: MEMS vs FOGs, InsideGNSS, July/Aug 2012 redirect icon

PDF Vector

HTML

更新 01/01/2013
英文
The Battle Between MEMS and FOGs for Precision Guidance redirect icon

PDF Vector

HTML

更新 01/01/2013
中文
MEMS和FOG的精确导航之争 redirect icon

应用笔记

2

PDF Vector

HTML

更新 01/19/2024
英文
AN-1157: Tuning the Extended Kalman Filter in the ADIS16480 redirect icon

PDF Vector

HTML

更新 03/25/2024
英文
AN-1295: Mechanical Design Tips for ADIS16375, ADIS16480, ADIS16485, and ADIS16488 redirect icon

没有符合要求的搜索结果。请尝试重置您的筛选或搜索一个不同的术语

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

技术文档 14
show more Icon

数据手册 2

ADIS16480: Ten Degrees of Freedom Inertial Sensor with Dynamic Orientation Outputs Data Sheet (Rev.H)
ADIS16480: Anomaly Data Sheet (Rev.0)

用户手册 1

在EVAL-ADIS系统上评估ADIS1648x

应用笔记 2

AN-1157: Tuning the Extended Kalman Filter in the ADIS16480
AN-1295: Mechanical Design Tips for ADIS16375, ADIS16480, ADIS16485, and ADIS16488

技术文章 2

MEMS和FOG的精确导航之争
INS Faceoff: MEMS vs FOGs, InsideGNSS, July/Aug 2012

评估设计文件 1

在EVAL-ADIS系统上评估ADIS1648x

常见问题 6

FAQ: Hard/Soft Iron Correction for Magnetometers in the ADIS16480 and ADIS16488
FAQ: Body Frame vs Local Navigation Frame in the ADIS16480
FAQ: Gyroscope Noise Density (EngineerZone™)
FAQ: Gyroscope Sensitivity/Scale Factor Evaluation (EngineerZone™)
FAQ: Gyroscope Angle Random Walk (EngineerZone™)
FAQ: Gyroscope In-Run Bias Stability (EngineerZone™)

器件驱动器 1

ADIS16480 IIO Inertial Measurement Unit GitHub Linux Driver Source Code

非常见问题 1

卡尔曼滤波器和FIR滤波器两个选项。哪个最好？

视频

2

Thumbnail Image

视频

2019-11-21

00:57

ADI: Inertial Measurement Unit (IMU)-Based Stabilization

了解更多
Thumbnail Image

视频

2015-07-09

01:50

Precision Motion Capture in Dynamic and Rugged Conditions

了解更多
更多 Arrow image

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号 引脚/封装图-中文版 文档 CAD 符号，脚注和 3D模型

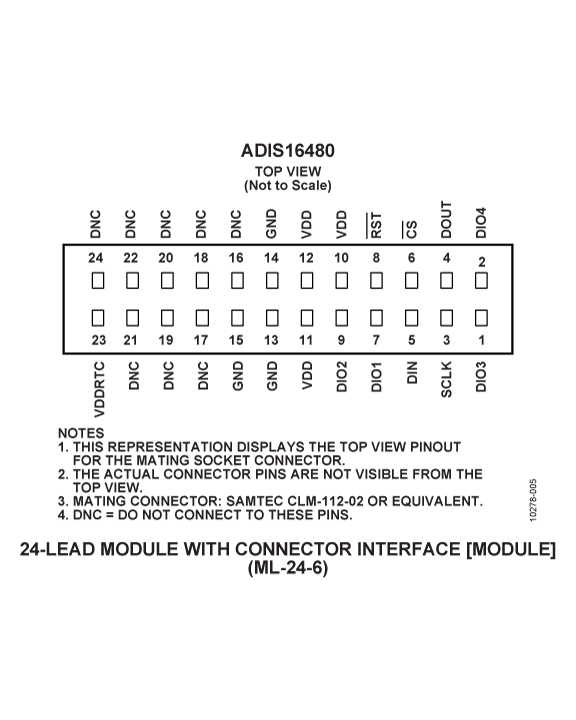

ADIS16480AMLZ 4-Lead Module with Connector Interface (44mm x 42.6mm x 14mm w/EP) external-link
