ADIS16260

量产

可编程低功耗陀螺仪

产品模型: 1

Viewing:

概述

偏航角速度陀螺仪，范围调整设置：±80°/秒、±160°/秒、±320°/秒
无需外部配置命令即可开始数据采集
工厂校准灵敏度和偏置
ADIS16260校准温度：+25°C
SPI兼容型串行接口

相对角位移输出
嵌入式温度传感器
可编程工作与控制
自动和手动偏置校正控制
传感器带宽选择：
50 Hz/330 Hz
采样速率：256 SPS/2048 SPS
单电源供电：
4.75 V至5.25 V
欲了解更多特性，请参考数据手册

ADIS16260和ADIS16265可编程数字陀螺仪在单个紧凑型封装内集成了业界领先的MEMS和信号处理技术，具有同类MEMS陀螺仪需要全动校准才能达到的精度性能。接通电源后，无需从系统处理器发出配置命令，ADIS16260和ADIS16265便自动启动并开始传感器数据采样。借助可寻址寄存器结构和通用串行外设接口(SPI)，则可轻松访问传感器数据和配置设置。只需借助简单的固件级指令，多种数字处理器平台即可支持SPI。

ADIS16260和ADIS16265提供数种可编程系统内优化功能。通过传感器带宽开关（50 Hz和330 Hz）、Bartlett窗口FIR滤波器长度和采样速率设置，用户可以实现噪声与带宽优化。数字输入/输出线路提供：数据就绪信号以便主机处理器高效管理数据的一致性；报警指示信号以激活主机处理器中断；通用函数以便设置和监控系统级数字控制/条件。

ADIS16260和ADIS16265可以直接替代ADIS1625x系列，采用LGA封装（11.2 mm × 11.2 mm × 5.5 mm），符合JEDEC J-STD-020标准的无铅焊接回流曲线要求，工作温度范围为−40°C至+105°C。

应用

平台控制与稳定
导航
医疗仪器
机器人技术

产品模型: 1

参考资料

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADIS16260BCCZ	20-Lead LGA (11.15mm x 11mm)	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

产品型号	产品生命周期	PCN

4月 1, 2020 - 20_0176 Addition of Analog Devices, Inc. General Trias (ADGT) as Qualified Test Site for iSensor inertial measurement unit (IMU) products
		PCN20_0176_Form Material_Report Test Correlation Plan
ADIS16260BCCZ		PCN20_0176_Form Material_Report Test Correlation Plan
5月 22, 2017 - 17_0061 iSensor Land Grid Array (LGA) Laminate Change to Halogen Free
		PCN17_0061_Form Material_Report Qualification Results Summary
ADIS16260BCCZ
8月 15, 2016 - 16_0158 Change of Shipment Tray Dimension for ADiS1626X
		PCN16_0158_Form Material_Report
ADIS16260BCCZ		PCN16_0158_Form Material_Report
2月 10, 2016 - 16_0019 Addition of IMI Philippines as Qualified Test Site for iSensor Land Grid Array (LGA) Products
		PCN16_0019_Form Material_Report Test Correlation Report
ADIS16260BCCZ		PCN16_0019_Form Material_Report Test Correlation Report
5月 11, 2012 - 10_0181 ADiS (Integrated Sensor) Land Grid Array (LGA) Assembly Site Transfer
		PCN10_0181_Form Material_Report Qualification Report Summary Qualification Report Summary Qualification Report Summary Qualification Plan Summary
ADIS16260BCCZ

这是最新版本的数据手册

软件资源

器件驱动器 1

ADIS1626x Linux GitHub Driver Source Code

找不到您所需的软件或驱动?

评估套件

ADI FX3 iSensor® 评估系统

立即购买更多内容

特性和优点

以全采样率对 IMU 进行实时采样，不保证不会丢失数据。
无需外部电源。（可以通过 USB 端口供电。）
完全开源的 API、固件和评估 GUI。
提供原理图
API 包括用于连接 MATLAB、Python、LabView 的包装库。

产品详情

EVAL-ADIS-FX3 是 iSensor 评估产品系列的最新成员，其设计初衷是为了给用户提供易于使用的解决方案，以在实验室和表征环境中捕获可靠的惯性数据。EVAL-ADIS-FX3 具有以最大吞吐量捕获惯性传感器数据的功能，同时与外部测试设备连接，并对外部触发信号做出反应。

除了启动重新设计的硬件平台之外，我们还开发了强大的 API，可帮助用户快速构建可捕获可靠传感器数据的自定义应用程序。我们在 API 中囊括了许多有用的功能，使设计人员能够在任何 .NET 兼容环境中表征传感器的性能。

应用

惯性检测
机器人
自主驾驶
平台稳定性

资料

EVAL-ADIS-FX3 User Guide
2020/10/19

EVAL-ADIS-FX3 - BOM
2020/12/8

EVAL-ADIS-FX3 - BRD File
2020/12/8

EVAL-ADIS-FX3 - Schematic
2020/12/8

EVAL-ADIS-FX3 - PCB Layout
2020/12/8

软件

FX3 Wrapper Library

FX3 Drivers
38.65 M

FX3 Evaluation GUI

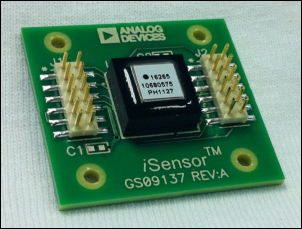

ADIS16260/PCB分线板

立即购买更多内容

产品详情

ADIS16260/PCBZ是一款“分线板”产品，提供1个ADIS16260BCCZ和1个接口PCB，可简化系统设计和评估早期阶段的“原型制作”过程。ADIS16260BCCZ是完全校准的数字MEMS陀螺仪，提供一个串行外设接口(SPI)用于全部数字通信。它采用20引脚LGA封装，可较大限度减少电路板空间，但不支持典型原型焊接工艺。接口PCB通过双排12引脚连接器提供对ADIS16260BCCZ的访问，支持标准扁平电缆系统和手工焊接连接技术。
