特性
- 频域三轴振动传感器
- 数字加速度数据，± 70 g 测量范围
数字范围设置：1g,5g,20g,70 g - 采样速率：100.2 kHz，4种抽取滤波器设置
- 针对所有三轴(x, y, z)的512点实值FFT
窗口选项：矩形、Hanning、平顶
可编程FFT求均值功能，多达256个均值 - 存储系统：关于所有三轴(x, y, z)的16个FFT记录
- 可编程报警、6个频段
- 2级报警和故障定义设置
可调响应延迟可减少误报 - 触发模式：SPI命令、定时器、外部触发器
- 为选定的滤波器设置提供多记录捕获
- 自动捕获模式支持时域数据校正
- 欲了解更多特性，请参考数据手册
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
ADIS16227 iSensor® 是一款完整的振动检测系统，集宽带宽、三轴加速度检测与先进的时域和频域信号处理于一体。时域信号处理包括可编程抽取滤波器和可选的窗函数。频域处理包括针对各轴的512点实值FFT和FFT求均值功能，后一功能可减少噪底变化，从而提高分辨率。通过可存储16条记录的FFT存储系统，用户可以追踪长时间变化，并利用多个抽取滤波器设置捕获FFT。
22 kHz传感器谐振和100.2 kSPS采样速率提供频率响应，适合机器健康状况检测应用。铝芯可实现与MEMS加速度传感器的出色机械耦合。在所有操作中，均由内部时钟驱动数据采样和信号处理系统，无需外部时钟源。数据捕获功能具有三种模式，提供多个选项，以满足不同应用的需要。
利用SPI和缓冲结构可以方便地访问宽带宽传感器数据。ADIS16227还提供数字温度传感器和数字电源测量功能。

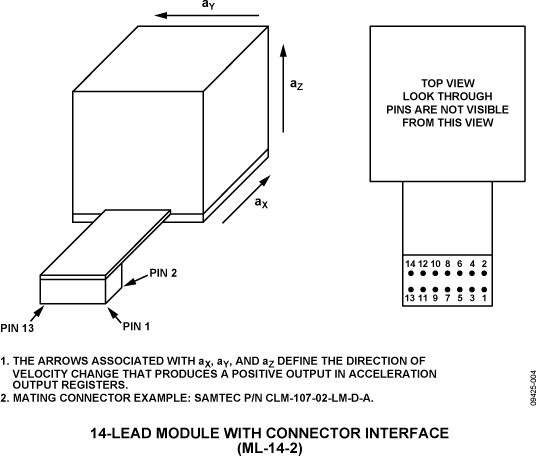

ADIS16227采用15 mm × 15 mm × 15 mm模块封装，配有用于10-32UNF螺栓安装的螺纹孔。灵活的双排、1 mm、14引脚连接器可实现简单易行的用户接口和安装。ADIS16227与 ADIS16223尺寸兼容且引脚兼容。工作温度范围为−40°C至+125°C。
应用
- 振动分析
- 状态监控
- 机械健康状况
- 仪器仪表、诊断
- 安全关断检测
