产品详情
特性
  • 三轴振动检测:±70 g范围
  • 宽带宽:14 kHz
  • 可编程数字滤波器,低通/带通选项
  • 数据捕捉功能
    • 3通道、各通道1024样本、采样速率72.9 kSPS
  • 多种捕捉模式支持机械寿命管理
    • 手动:早期基准表征/验证
    • 自动:定期检查中期性能变化
    • 事件:末期临界条件监控
    • 扩展:单轴的记录长度是普通模式的3倍
  • 数字温度、电源测量
  • 可编程工作与控制
    • 捕捉模式和采样速率
    • I/O:数据就绪、报警、捕捉触发、通用
    • 四个带阈值的报警设置
    • 数字激活的自测功能
  • SPI兼容型串行接口
  • 序列号和器件ID
  • 单电源供电:3.15 V至3.6 V
  • 工作温度范围:-40°C至+125°C
  • 15 mm × 15 mm × 15 mm封装,配备灵活的连接器
更多细节
show more Icon

ADIS16223 iSensor® 是一款三轴、数字振动传感器系统,集业界较领先的iMEMS® 检测技术与信号处理、数据捕获、便捷的SPI(串行外设接口)端口于一体。利用SPI和数据缓冲结构,可以方便地访问宽带宽传感器数据。22 kHz传感器谐振和72.9 kSPS采样速率提供频率响应,适合大多数机器健康状况检测应用。可编程数字滤波器则提供低通和带通配置选项。

在数据捕获捕获事件中,内部时钟驱动数据采样系统,无需外部时钟源。数据捕获捕获功能具有四种不同的模式,提供许多用户可配置的触发选项。手动模式允许用户通过软件和硬件输入触发数据采集。自动模式提供可编程的周期时间以捕获数据。事件捕获模式对数据进行连续采样,检查是否出现可编程的触发条件,一旦出现就会捕获数据。在扩展模式下,单轴的数据捕获量是普通模式的三倍。

ADIS16223还提供数字温度传感器、数字电源测量和峰值输出捕获功能。

ADIS16223采用15 mm × 15 mm × 15 mm模块封装,配有用于#10-32螺栓安装的螺纹孔。双排1 mm、14引脚灵活的连接器使得用户接口和安装简单易行。工作温度范围为−40°C至+125°C。

应用

  • 振动分析
  • 冲击检测和事件捕获
  • 状态监控
  • 机械健康状况
  • 仪器仪表、诊断
  • 安全、关断检测
  • 安保检测、防窃电检测

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

软件和型号相关生态系统

软件和型号相关生态系统

找不到您所需的软件或驱动?

申请驱动/软件
评估套件

评估套件 2

reference details image

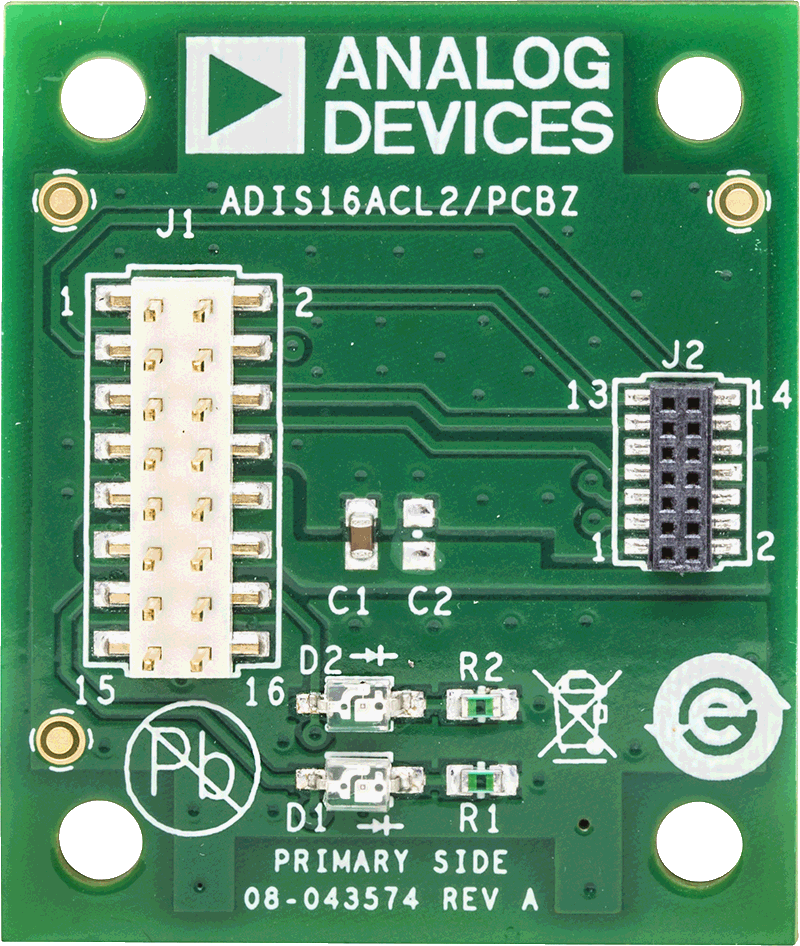

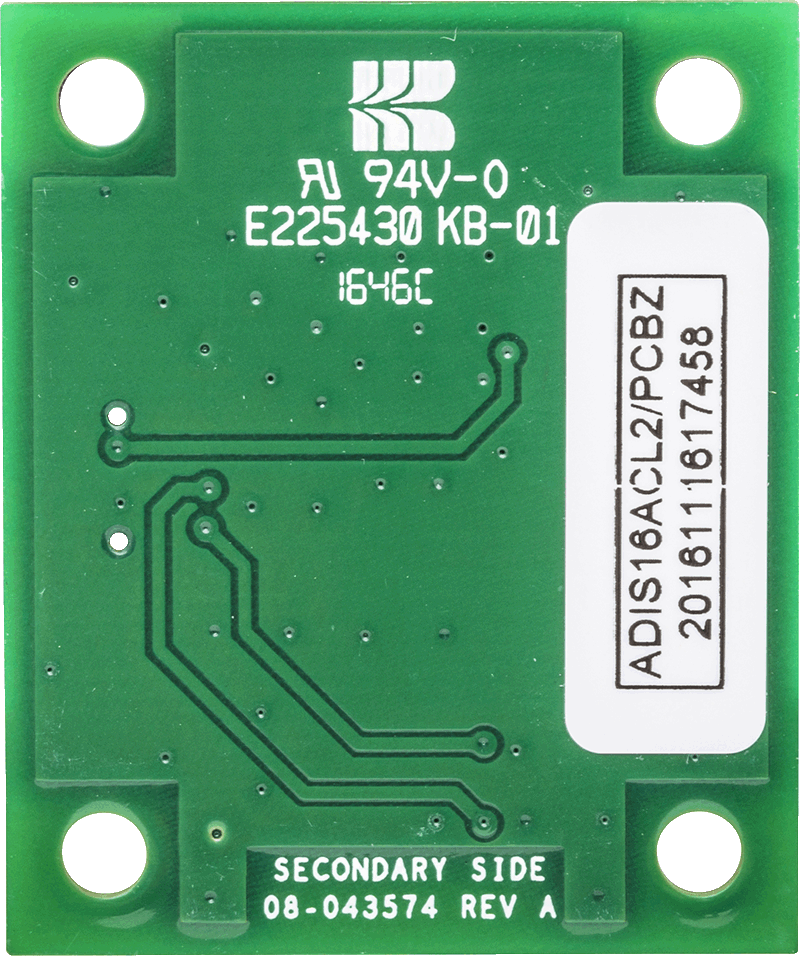

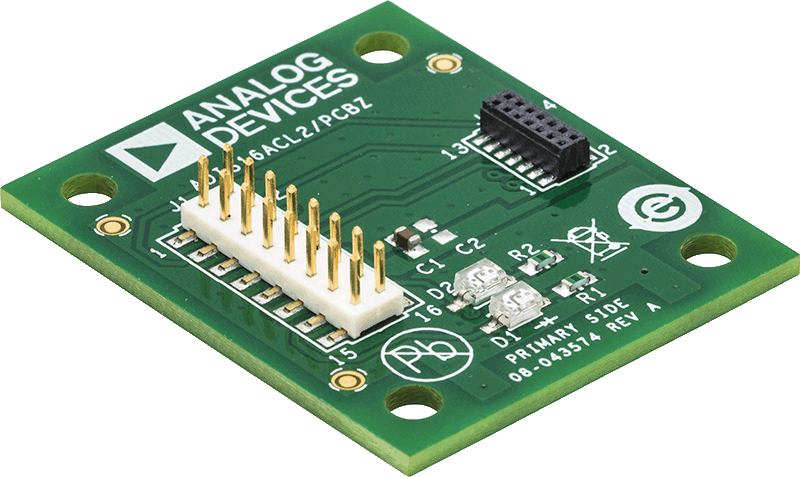

ADIS16ACL2/PCBZ

ADIS16ACL2分线板

reference details image

EVAL-ADIS-FX3

ADI FX3 iSensor® 评估系统

zoom

EVAL-ADIS-FX3

ADI FX3 iSensor® 评估系统

ADI FX3 iSensor® 评估系统

特性和优点

  • 以全采样率对 IMU 进行实时采样,不保证不会丢失数据。
  • 无需外部电源。(可以通过 USB 端口供电。)
  • 完全开源的 API、固件和评估 GUI。
  • 提供原理图
  • API 包括用于连接 MATLAB、Python、LabView 的包装库。

产品详情

EVAL-ADIS-FX3 是 iSensor 评估产品系列的最新成员,其设计初衷是为了给用户提供易于使用的解决方案,以在实验室和表征环境中捕获可靠的惯性数据。EVAL-ADIS-FX3 具有以最大吞吐量捕获惯性传感器数据的功能,同时与外部测试设备连接,并对外部触发信号做出反应。

除了启动重新设计的硬件平台之外,我们还开发了强大的 API,可帮助用户快速构建可捕获可靠传感器数据的自定义应用程序。我们在 API 中囊括了许多有用的功能,使设计人员能够在任何 .NET 兼容环境中表征传感器的性能。

应用

  • 惯性检测
  • 机器人
  • 自主驾驶
  • 平台稳定性
