ADIS16209

高精度、双轴数字倾角计和加速度计

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 双模式倾角计系统
    双轴、水平操作、±90°
    单轴、垂直操作、±180°
  • 高精度,0.1°
  • 数字倾斜数据,0.025°分辨率
  • 数字加速度数据,0.244 mg分辨率
  • 加速度计测量范围:±1.7 g
  • 数字温度传感器输出
  • 数字控制偏置校准
  • 欲了解更多特性,请参考数据手册。
更多细节
show more Icon

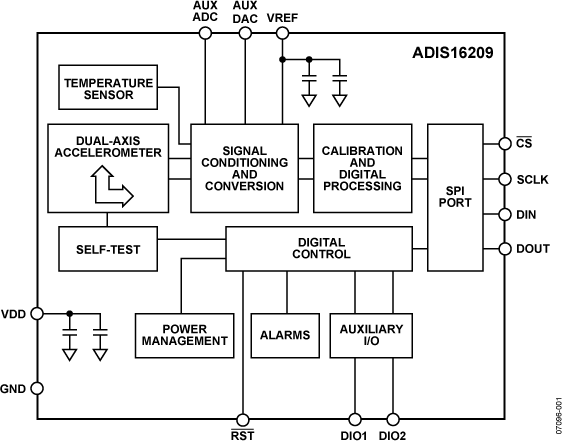

ADIS16209是一款高精度数字倾角计,支持单轴(±180°)和双轴(±90°)工作。标准的3.3 V电源电压和SPI串行接口可以实现与大多数工业系统设计的简单集成。其简单的内部寄存器结构可以处理所有输出数据和配置特性,包括存取下列输出数据:校准加速度、精确倾斜角度、电源、内部温度、辅助模拟和数字输入信号、诊断误差标志,和可编程报警条件。

可配置的工作参数包括:采样速率、电源管理、数字滤波、辅助模拟和数字输出、失调/零点调节,和传感器机械结构的自检。

ADIS16209采用9.2 mm × 9.2 mm × 3.9 mm LGA封装,工作温度范围为-40°C~+125°C,可使用符合RoHS标准的回流焊接工艺。

应用

  • 平台控制、稳定和校正
  • 倾斜检测、倾角计、水平测量
  • 运动/位置测量
  • 监视器/报警设备(保安、医疗、安全)
  • 导航

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADIS16209CCCZ
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 1, 2020

- 17_0204

Addition of Analog Devices, Inc. General Trias (ADGT) as Qualified Test Site for ADIS16201, ADIS16203 and ADIS16209

5月 22, 2017

- 17_0061

iSensor Land Grid Array (LGA) Laminate Change to Halogen Free

1月 3, 2017

- 16_0167

iSensor Product Enhancement to the ADIS16201, ADIS16203 and ADIS16209

2月 10, 2016

- 16_0019

Addition of IMI Philippines as Qualified Test Site for iSensor Land Grid Array (LGA) Products

4月 9, 2014

- 13_0070

CANCELLED: LGA Product Family PCB Plating Change

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 1, 2020

- 17_0204

arrow down

Addition of Analog Devices, Inc. General Trias (ADGT) as Qualified Test Site for ADIS16201, ADIS16203 and ADIS16209

5月 22, 2017

- 17_0061

arrow down

iSensor Land Grid Array (LGA) Laminate Change to Halogen Free

1月 3, 2017

- 16_0167

arrow down

iSensor Product Enhancement to the ADIS16201, ADIS16203 and ADIS16209

2月 10, 2016

- 16_0019

arrow down

Addition of IMI Philippines as Qualified Test Site for iSensor Land Grid Array (LGA) Products

4月 9, 2014

- 13_0070

arrow down

CANCELLED: LGA Product Family PCB Plating Change

评估

评估套件 2

reference details image

EVAL-ADIS-FX3

ADI FX3 iSensor® 评估系统

zoom

EVAL-ADIS-FX3

ADI FX3 iSensor® 评估系统

ADI FX3 iSensor® 评估系统

特性和优点

  • 以全采样率对 IMU 进行实时采样,不保证不会丢失数据。
  • 无需外部电源。(可以通过 USB 端口供电。)
  • 完全开源的 API、固件和评估 GUI。
  • 提供原理图
  • API 包括用于连接 MATLAB、Python、LabView 的包装库。

产品详情

EVAL-ADIS-FX3 是 iSensor 评估产品系列的最新成员,其设计初衷是为了给用户提供易于使用的解决方案,以在实验室和表征环境中捕获可靠的惯性数据。EVAL-ADIS-FX3 具有以最大吞吐量捕获惯性传感器数据的功能,同时与外部测试设备连接,并对外部触发信号做出反应。

除了启动重新设计的硬件平台之外,我们还开发了强大的 API,可帮助用户快速构建可捕获可靠传感器数据的自定义应用程序。我们在 API 中囊括了许多有用的功能,使设计人员能够在任何 .NET 兼容环境中表征传感器的性能。

应用

  • 惯性检测
  • 机器人
  • 自主驾驶
  • 平台稳定性
reference details image

EVAL-ADIS16209

ADIS16209/PCB分线板

zoom

EVAL-ADIS16209

ADIS16209/PCB分线板

产品详情

ADIS16209/PCBZ是一款“分线板”产品,提供1个ADIS16209CCCZ和1个接口PCB,可简化系统设计和评估早期阶段的“原型制作”过程。ADIS16209CCCZ是完全校准的数字MEMS倾角计,提供一个串行外设接口(SPI)用于全部数字通信。它采用16引脚LGA封装,可较大限度减少电路板空间,但不支持典型原型焊接工艺。接口PCB通过双排12引脚连接器提供对ADIS16209CCCZ的访问,支持标准扁平电缆系统和手工焊接连接技术。
