概览
优势和特点
- 完整的角速度数字陀螺仪
- 14位分辨率
- 初始范围：±80°/秒（典型值）
- 可利用外部电阻增大范围
- Z轴（偏航角速度）响应
- SPI 数字输出接口
- 可在宽频率范围内提供高振动抑制特性
- 5 V 单电源供电
- 8.2 mm × 8.2 mm × 5.2 mm 封装
- 抗冲击能力：2000 g
- 带宽：1 kHz
- 外部控制的自测功能
- 内部温度传感器输出
- 双路辅助14位ADC输入
- 绝对速率输出，适合精密应用
- 符合RoHS标准
- 工作温度：−40°C至+105°C
产品详情

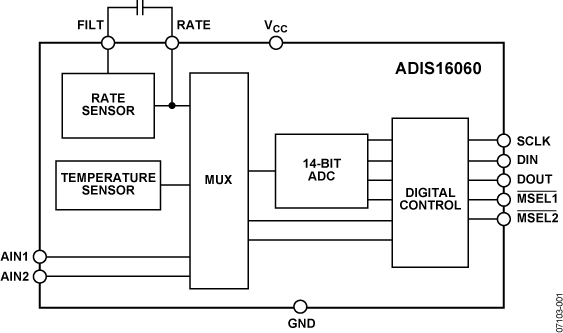

ADIS16060是一款偏航角速度陀螺仪，采用集成式串行外设接口(SPI)，具有可从外部选择的带宽响应和可调整动态范围。通过SPI端口可以访问偏航角速度传感器、内部温度传感器以及两个外部模拟信号（使用内部ADC）。SPI端口提供的数字数据与围绕封装上表面垂直轴转动的角速率成比例。
附加输出引脚可提供精密的基准电压 。 数字自测功能通过机电方式激励传感器 ， 以测试传感器和信号调理电路的工作情况。

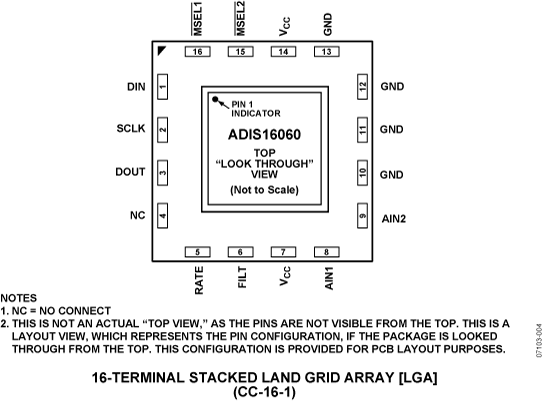

ADIS16060提供8.2 mm × 8.2 mm × 5.2 mm、16引脚外围基板栅格阵列(LGA)封装。
应用：
- 平台稳定
- 图像稳定
- 制导与控制
- 惯性测量单元
- 机器人
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时，ADI公司不再推荐新设计使用。
