ADG854

量产

0.5 Ω、CMOS、1.8 V至5.5 V、双通道单刀双掷开关/2:1多路复用器，采用小型LFCSP封装

数据手册 (Rev. 0) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 导通电阻：0.5 Ω（典型值）
  • 最大导通电阻（85°C）：0.8 Ω
  • 1.8 V至5.5 V单电源供电
  • 高载流能力：300 mA连续电流
  • 轨到轨开关工作
  • 快速开关时间：<20 ns
  • 典型功耗：<0.1 μW
  • 1.6 mm × 1.3 mm小型LFCSP封装

ADG854是一款低压CMOS器件，内置两个独立可选的单刀双掷（SPDT）开关。在整个温度范围内，该器件具有小于0.8 Ω的超低导通电阻。额定电源电压为5.5 V、3.3 V和2.5 V。接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。ADG854为先开后合式开关。ADG854采用1.6 mm × 1.3 mm、10引脚小型LFCSP封装。

应用
  • 蜂窝电话
  • PDA
  • MP3播放器
  • 电源路由
  • 电池供电系统
  • PCMCIA卡
  • 调制解调器
  • 音频和视频信号路由
  • 通信系统

    •
    ADG854
    0.5 Ω、CMOS、1.8 V至5.5 V、双通道单刀双掷开关/2:1多路复用器，采用小型LFCSP封装
    pdp-image-unavailable
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

    创建新项目
    提问

    参考资料

    数据手册 1

    用户手册 1

    了解更多
    添加至 myAnalog

    Add media to the Resources section of myAnalog, to an existing project or to a new project.

    创建新项目

    软件资源

    找不到您所需的软件或驱动?

    申请驱动/软件

    工具及仿真模型

    LTspice

    LTspice中提供以下器件型号：

    • ADG854
    LTspice

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

    评估套件

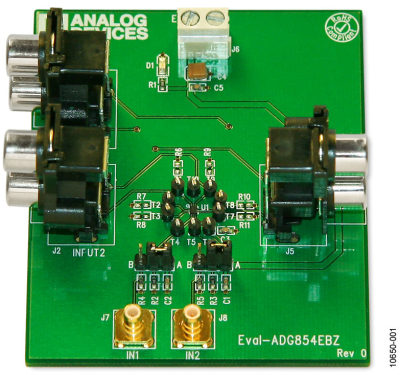

    eval board
    schematic 1
    EVAL-ADG854

    ADG854 Evaluation Board

    立即购买 更多内容

    产品详情

    This evaluation board for the ADG854 is fitted with three audio connectors that allow the user to switch between two audio sources or to switch an audio source between two speakers. The ADG854 offers ultralow on resistance of less than 1 Ω over the full temperature range and all signals applied to the switch can be monitored using the test points provided.

    EVAL-ADG854
    ADG854 Evaluation Board
