特性
- 导通电阻:0.8 Ω(典型值)
- 最大导通电阻(85°C):<1 Ω
- 1.8 V至5.5 V单电源供电
- 高载流能力:300 mA连续
- 轨到轨开关工作
- 快速开关时间:<17 ns
- 典型功耗:<0.1 μW
- 1.30 mm × 1.60 mm、10引脚小型LFCSP封装

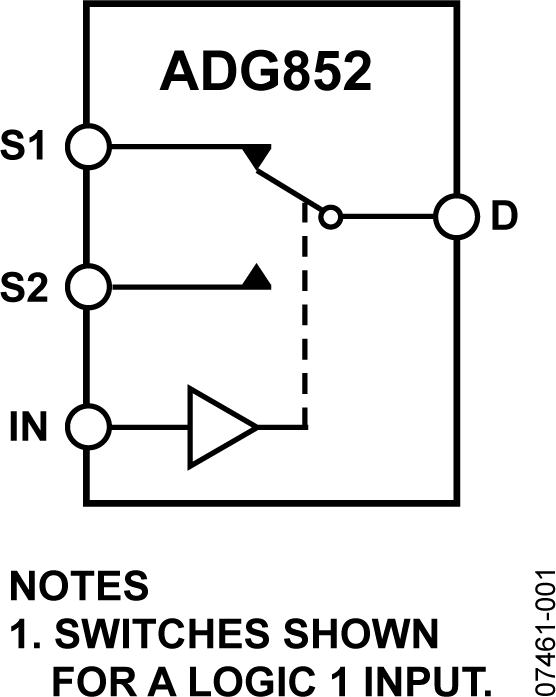

ADG852是一款低压、CMOS、单刀双掷(SPDT)开关。在整个温度范围内,该器件具有小于1 Ω的超低导通电阻。额定电源电压为5.5 V和3.3 V。
接通时,各开关在两个方向的导电性能相同,输入信号范围可扩展至电源电压范围。ADG852为先开后合式开关。

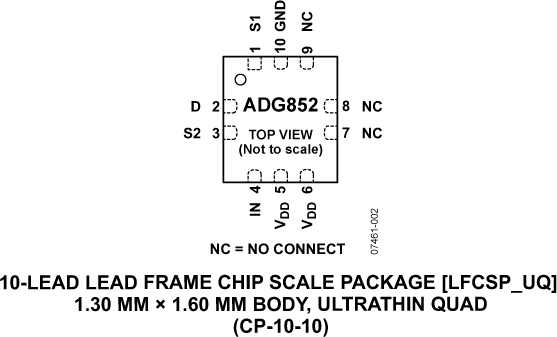

该器件采用1.30 mm x 1.60 mm、10引脚小型LFCSP封装。
产品特色- 在整个工作温度范围(−40°C至+85℃)内,导通电阻小于1 Ω
- 1.8 V至5.5 V单电源供电。
- 与1.8 V CMOS逻辑兼容。
- 高电流处理能力:每通道300 mA连续电流。
- 低总谐波失真加噪声:0.08%(典型值)
- 1.30 mm × 1.60 mm、10引脚小型LFCSP封装。
应用
- 蜂窝电话
- PDA
- MP3播放器
- 电源路由
- 电池供电系统
- PCMCIA卡
- 调制解调器
- 音频和视频信号路由
- 通信系统
