ADG842

量产

0.28 Ω、CMOS、1.65 V至3.6 V、单通道单刀单掷开关，采用SC70封装，输入为逻辑1时断开

产品模型: 2

Viewing:

概述

超低导通电阻
0.28 Ω（典型值）
0.48 Ω（最大值，125°C）
出色的音频性能、超低失真
0.025 Ω（典型值）
0.052 Ω（最大值，导通电阻R_ON 平坦度）
单电源：1.65 V至3.6 V
单电源：1.65 V至3.6 V

高载流能力
300 mA 连续电流
500 mA峰值电流
汽车应用温度范围：–40°C至+125°C
轨到轨工作
典型功耗：<0.01 μW

ADG841和ADG842均为低压CMOS器件，内置一个单刀单掷(SPST)开关。输入为逻辑1时，ADG841闭合，ADG842则断开。在整个温度范围内，这些器件具有小于0.48 Ω的超低导通电阻。额定电源电压为3.3 V、2.5 V和1.8 V。

接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。ADG841/ADG842均为先开后合式开关。

ADG841/ADG842采用6引脚SC70封装。

应用

手机

PDA

MP3 播放器

电源路由

电池供电系统

通信系统

调制解调器

PCMCIA 卡

产品模型: 2

参考资料

数据手册 1

ADG841/ADG842: 0.28 Ω CMOS 1.65 V to 3.6 V Single SPST Switches in SC70 Data Sheet (Rev.0) 11/15/2011

用户手册 1

UG-1211: Evaluation Board for 6-Lead SC70 Devices in the Switches and Multiplexers Portfolio (Rev.0) 11/13/2017

ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。

产品型号	引脚/封装图-中文版	文档	CAD 符号，脚注和 3D模型
ADG842YKSZ-500RL7	6-Lead SC70	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys
ADG842YKSZ-REEL7	6-Lead SC70	Material Declaration Reliablity Data 资料包	Ultra Librarian SamacSys

这是最新版本的数据手册

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice

LTspice中提供以下器件型号：

ADG842

SPICE 模型 1

ADG842 SPICE Macro Model

LTspice^®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

EVAL-6SC70EBZ评估板

立即购买更多内容

特性和优点

6引脚SC70评估板
通过箝位轻松改用主器件
通过镀金引脚连接器添加无源元件
用于信号输入/输出的SMB连接器
板载额外空间支持原型制作

产品详情

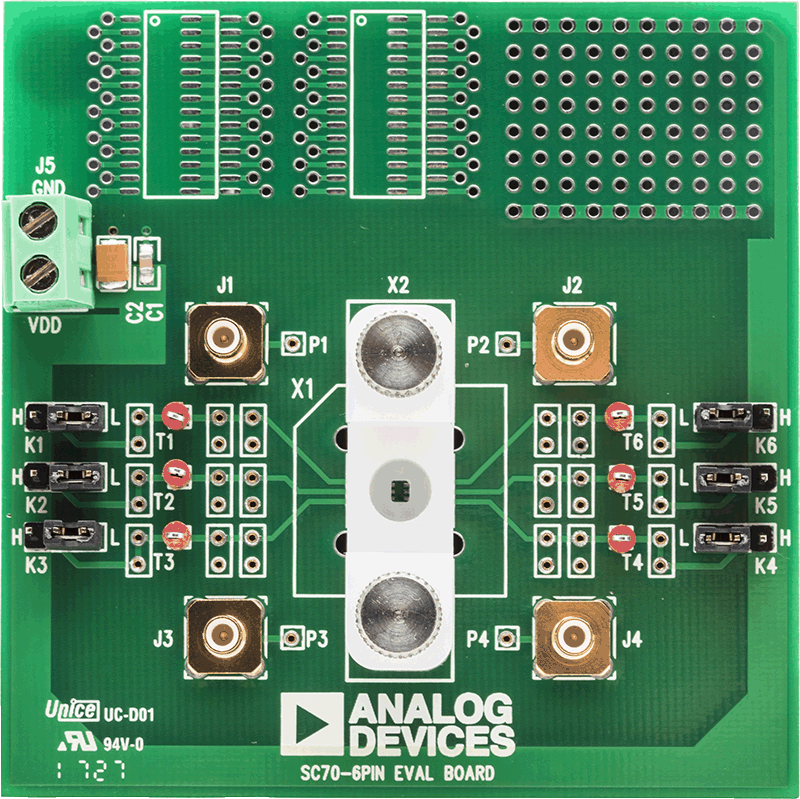

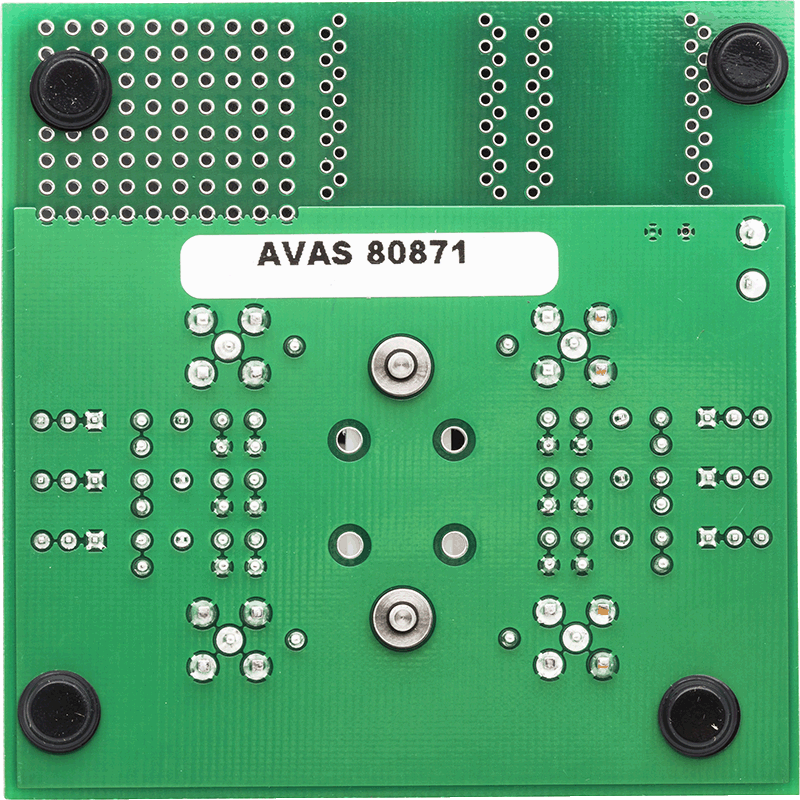

EVAL-6SC70EBZ评估板用于评估开关和多路复用器产品系列中的6引脚SC70器件，这些产品可单独购买。EVAL-6SC70EBZ采用箝位将6引脚SC70器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

6引脚SC70器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K6），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。
