ADG823

<1 Ω、低压(1.8 V - 5.5 V)、双通道单刀单掷开关

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 0.8 Ω maximum on resistance @ 125°C
  • 0.3 Ω maximum on resistance flatness @ 125°C
  • 1.8 V to 5.5 V single supply
  • 200 mA current carrying capability
  • Automotive temperature range: −40°C to +125°C
  • Rail-to-rail operation
  • 8-lead MSOP
  • 33 ns switching times
  • Typical power consumption: <0.01 μW
  • TTL-/CMOS-compatible inputs
  • Pin-compatible with the ADG721 / ADG722 / ADG723
更多细节
show more Icon

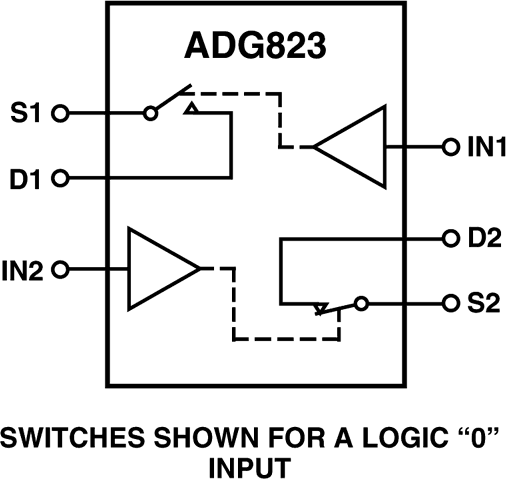

ADG821、ADG822和ADG823均为单芯片CMOS单刀单掷(SPST)开关,采用先进的亚微米工艺设计,具有低功耗、高开关速度、低导通电阻和低泄漏电流特性。

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADG823BRMZ
  • HTML
  • HTML
ADG823BRMZ-REEL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 26, 2015

- 15_0176

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

5月 15, 2012

- 10_0006

Halogen Free Material Change for mini SOIC Products

2月 8, 2010

- 04_0080

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

1月 15, 2010

- 09_0280

ADG821, ADG822 and ADG823 VIA1 mask change

ADG823BRMZ

量产

ADG823BRMZ-REEL7

量产

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

10月 26, 2015

- 15_0176

arrow down

Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

5月 15, 2012

- 10_0006

arrow down

Halogen Free Material Change for mini SOIC Products

2月 8, 2010

- 04_0080

arrow down

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

1月 15, 2010

- 09_0280

arrow down

ADG821, ADG822 and ADG823 VIA1 mask change

ADG823BRMZ

量产

ADG823BRMZ-REEL7

量产

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-8MSOP

用于开关/多路复用器产品组合中8引脚MSOP器件的评估板

zoom

EVAL-8MSOP

用于开关/多路复用器产品组合中8引脚MSOP器件的评估板

用于开关/多路复用器产品组合中8引脚MSOP器件的评估板

特性和优点

  • 8引脚MSOP评估板
  • 利用夹子,可轻松更换主器件
  • 利用金引脚连接器,可添加无源元件
  • SMB连接器用于信号输入/输出
  • 板上具有额外空间,便于原型开发


产品详情

EVAL-8MSOPEBZ是一款用于须单独购买的开关/多路复用产品组合中8引脚MSOP器件的评估板。 该评估板自带夹子,这样器件可固定到该板上,而无需焊接。 这使得该评估板可重复用于多个器件。


该器件可固定或焊接到评估板的中心。 将器件的各引脚连接至可设置为VDD或GND的链路,并采用接线螺丝端子提供VDD和GND。 该板上具有SMB连接器,从而向器件提供额外的外部信号。 此外,板顶部具有空间用于原型开发。


该产品数据手册提供该测试器件的完整规格,使用评估板时应同时参考用户指南与数据手册。
