ADG788

CMOS、2.5 Ω、低压、四通道单刀双掷开关

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • +1.8 V至+5.5 V单电源供电
  • ±2.5 V双电源供电
  • 导通电阻:2.5 Ω
  • 导通电阻平坦度:0.5 Ω
  • 泄漏电流:100 pA
  • 开关时间:19 ns
  • ADG786:三通道单刀双掷开关
  • ADG788:四通道单刀双掷开关
  • 4 mm x 4 mm、20引脚芯片级封装
  • 低功耗
  • TTL/CMOS 兼容型输入
  • 功能相当、采用16引脚TSSOP封装的器件,请参考ADG733/ADG734
  • 通过汽车应用认证

更多细节
show more Icon
ADG786和ADG788均为低压、CMOS器件,分别内置三个/四个独立可选的单刀双掷(SPDT)开关。

这些器件具有低功耗特性,采用1.8 V至5.5 V单电源/±2.5 V双电源工作,因而非常适合电池供电的便携式仪表及许多其它应用。所有通道均采用先开后合式开关,防止开关通道时发生瞬时短路。ADG786提供EN输入,用来使能或禁用器件。禁用时,所有通道均关断。

采用先进的亚微米工艺设计,具有低功耗、高开关速度、极低导通电阻、高信号带宽和低泄漏电流特性。导通电阻大约为几欧姆,开关之间严格匹配,并且在整个信号范围内,导通电阻曲线非常平坦。这些器件在两个方向的导电性能相同,输入信号范围可扩展至电源电压范围。

ADG786和ADG788采用小型20引脚芯片级封装。

产品特色
1. 小型4 mm x 4 mm、20引脚芯片级封装(CSP)。 单/双电源供电。ADG786和ADG788的额定电源电压均为3 V ± 10%和5 V ± 10%(单电源)和± 2.5 V ± 10%(双电源)。
2.低导通电阻:2.5 Ω(典型值)。
3.低功耗:小于0.01 μW。
4.保证先开后合式开关动作。

应用
• 数据采集系统
• 通信系统
• 继电器替代方案
• 音频和视频开关
• 电池供电系统

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADG788BCPZ
  • HTML
  • HTML
ADG788BCPZ-REEL
  • HTML
  • HTML
ADG788BCPZ-REEL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 22, 2014

- 14_0020

Conversion of 4x4mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

2月 15, 2010

- 07_0061

LFCSP Package Manufacturing Line Transfer from Amkor Korea to Amkor PRC

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

12月 22, 2014

- 14_0020

arrow down

Conversion of 4x4mm body Size LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to Amkor Philippines.

2月 15, 2010

- 07_0061

arrow down

LFCSP Package Manufacturing Line Transfer from Amkor Korea to Amkor PRC

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

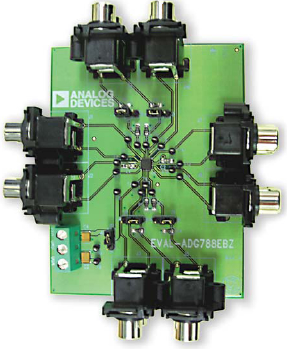

EVAL-ADG788

ADG788 Evaluation Board

zoom

EVAL-ADG788

ADG788 Evaluation Board

产品详情

The ADG788 evaluation board supports both single- and dual-supply operation and comes fitted with connectors that allow the user to evaluate the performance of the ADG788 with minimum effort. The     operation of the switches is controlled using the on-board links or by applying external control signal to the appropriate connectors.

工具和仿真

工具及仿真模型 1

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
