概览
优势和特点
- 1.8 V至5.5 V单电源供电
- ±2.5 V双电源供电
- 导通电阻：2.5 Ω
- 导通电阻平坦度：0.5 Ω
- 漏电流：100 pA
- 开关时间：19 ns
- ADG786：三通道单刀双掷开关
- ADG788：四通道单刀双掷开关
- 4 mm x 4 mm、20引脚芯片级封装
- 低功耗
- TTL/CMOS兼容型输入
- 功能相当、采用16引脚TSSOP封装的器件，请参考ADG733/ADG734
- 通过汽车应用认证
产品详情

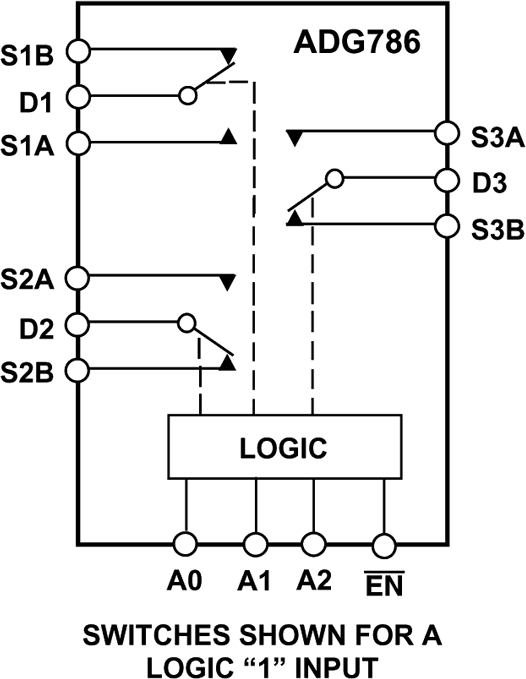

ADG786和ADG788均为低压、CMOS器件，分别内置三个/四个独立可选的单刀双掷(SPDT)开关。这些器件具有低功耗特性，采用1.8 V至5.5 V单电源/±2.5 V双电源工作，因而非常适合电池供电的便携式仪表及许多其它应用。所有通道均采用先开后合式开关，防止开关通道时发生瞬时短路。ADG786提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。
采用先进的亚微米工艺设计，具有低功耗、高开关速度、极低导通电阻、高信号带宽和低泄漏电流特性。导通电阻大约为几欧姆，开关之间严格匹配，并且在整个信号范围内，导通电阻曲线非常平坦。这些器件在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。
ADG786和ADG788采用小型20引脚芯片级封装。
产品特色
- 小型4 mm x 4 mm、20引脚芯片级封装(CSP)。
- 单/双电源供电。ADG786和ADG788的额定电源电压均为3 V ± 10%和5 V ± 10% （单电源）和± 2.5 V ± 10%（双电源）。
- 低导通电阻：2.5 Ω（典型值）。
- 低功耗：小于0.01 μW。
- 保证先开后合式开关动作。
应用
• 数据采集系统
• 通信系统
• 继电器替代方案
• 音频和视频开关
• 电池供电系统
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
