ADG751

CMOS、低压、RF/视频、SPST(单刀单掷)开关

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 高关断隔离:-75 dB (100 MHz)
  • -3 dB信号带宽:300 MHz
  • 单电源:+1.8 V至+5.5 V
  • 低导通电阻:15 Ω
  • 典型功耗:<0.01 μW
  • 快速开关时间
    接通时间tON :9 ns
    断开时间tOFF: 3 ns
  • TTL/CMOS兼容型

更多细节
show more Icon

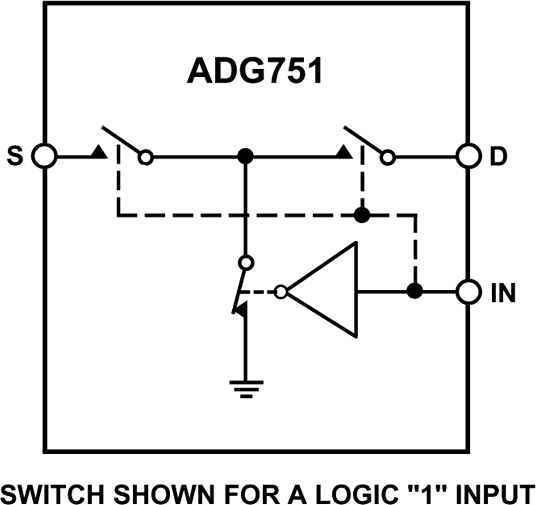

ADG751是一款低压SPST(单刀单掷)开关。它采用T型开关配置结构,具有出色的关断隔离,同时在接通条件下可以保持良好的频率响应。

高关断隔离和宽信号带宽,使之适合RF和视频信号切换应用。该器件具有低功耗和+1.8 V至+5.5 V的工作电压范围,非常适合电池供电的便携式仪表应用。这款器件为完全双向式开关,信号处理范围可以达到电源电压范围。
