ADG722

CMOS、低压、4 Ω、双通道单刀单掷开关,采用3 MM × 2 MM LFCSP封装

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 1.8 V至5.5 V单电源供电
  • 低导通电阻平坦度
  • -3 dB带宽
  • >200 MHz
  • 小型封装
    8引脚MSOP
    3 mm × 2 mm LFCSP(A级)
  • 导通电阻:4 Ω(最大值)
  • 快速开关时间
    接通时间:20 ns
    断开时间:10 ns
  • 低功耗:<0.1 μW
  • TTL/CMOS兼容型

更多细节
show more Icon
ADG721、ADG722和ADG723均为单芯片CMOS单刀单掷(SPST)开关,采用先进的亚微米工艺设计,具有低功耗、高开关速度、低导通电阻和低泄漏电流特性。这些器件提供3 mm × 2 mm、小型LFCSP和MSOP两种封装,非常适合空间受限的应用。

ADG721、ADG722和ADG723设计采用1.8 V至5.5 V单电源供电,非常适合用在电池供电仪表中,以及配合Analog Devices, Inc.(简称ADI)的新一代DAC和ADC使用。

ADG721、ADG722和ADG723均内置两个独立的单刀单掷(SPST)开关。ADG721与ADG722的区别仅在于:前者的两个开关为常开式,后者的两个开关为常闭式。ADG723的开关1为常开式,开关2为常闭式。

接通时,ADG721、ADG722和ADG723的各开关在两个方向的导电性能相同。ADG723为先开后合式开关。

产品特色

  1. 1.8 V至5.5 V单电源供电。
  2. 极低导通电阻RON (5 V时最大值为4 Ω,3 V时最大值为10 Ω)。
  3. 低导通电阻平坦度。
  4. −3 dB带宽大于200 MHz。
  5. 低功耗。CMOS结构确保其功耗低。

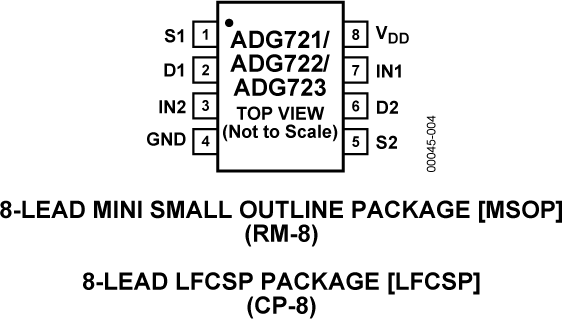

  6. 8引脚MSOP和3 mm × 2 mm LFCSP封装。

应用

  • USB 1.1信号开关电路
  • 蜂窝电话
  • PDAs
  • 电池供电系统
  • 通信系统
  • 采样保持系统
  • 音频信号路由
  • 视频开关
  • 机械式舌簧继电器的替代产品
  • 产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    参考资料

    产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
    ADG722BRMZ
    • HTML
    • HTML
    ADG722BRMZ-REEL
    • HTML
    • HTML
    ADG722BRMZ-REEL7
    • HTML
    • HTML

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    10月 26, 2015

    - 15_0176

    Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

    5月 15, 2012

    - 10_0006

    Halogen Free Material Change for mini SOIC Products

    ADG722BRMZ

    量产

    ADG722BRMZ-REEL

    量产

    ADG722BRMZ-REEL7

    量产

    10月 6, 2011

    - 11_0024

    ADG721/2/3 Branding Code and Pin Function Datasheet Correction.

    ADG722BRMZ

    量产

    ADG722BRMZ-REEL

    量产

    ADG722BRMZ-REEL7

    量产

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    10月 26, 2015

    - 15_0176

    arrow down

    Assembly Transfer of Select 8/10L MSOP Products to Amkor Philippines

    5月 15, 2012

    - 10_0006

    arrow down

    Halogen Free Material Change for mini SOIC Products

    ADG722BRMZ

    量产

    ADG722BRMZ-REEL

    量产

    ADG722BRMZ-REEL7

    量产

    10月 6, 2011

    - 11_0024

    arrow down

    ADG721/2/3 Branding Code and Pin Function Datasheet Correction.

    ADG722BRMZ

    量产

    ADG722BRMZ-REEL

    量产

    ADG722BRMZ-REEL7

    量产

    软件和型号相关生态系统

    软件和型号相关生态系统

    评估套件

    评估套件 1

    reference details image

    EVAL-8MSOP

    用于开关/多路复用器产品组合中8引脚MSOP器件的评估板

    zoom

    EVAL-8MSOP

    用于开关/多路复用器产品组合中8引脚MSOP器件的评估板

    用于开关/多路复用器产品组合中8引脚MSOP器件的评估板

    特性和优点

    • 8引脚MSOP评估板
    • 利用夹子,可轻松更换主器件
    • 利用金引脚连接器,可添加无源元件
    • SMB连接器用于信号输入/输出
    • 板上具有额外空间,便于原型开发


    产品详情

    EVAL-8MSOPEBZ是一款用于须单独购买的开关/多路复用产品组合中8引脚MSOP器件的评估板。 该评估板自带夹子,这样器件可固定到该板上,而无需焊接。 这使得该评估板可重复用于多个器件。


    该器件可固定或焊接到评估板的中心。 将器件的各引脚连接至可设置为VDD或GND的链路,并采用接线螺丝端子提供VDD和GND。 该板上具有SMB连接器,从而向器件提供额外的外部信号。 此外,板顶部具有空间用于原型开发。


    该产品数据手册提供该测试器件的完整规格,使用评估板时应同时参考用户指南与数据手册。
