ADG701L/ADG702L: CMOS Low Voltage, 2 Ω SPST Switches Data Sheet (Rev. A)11/30/2006PDF532 kB
概览
优势和特点
- 1.8 V 至 5.5 V 单电源
- 2 Ω 导通电阻（典型值）
- 低导通电阻平坦度
- 高达 85°C 的保证泄漏规格
- –3 dB 带宽 > 200 MHz
- 轨到轨操作
- 快速开关时间
- tON 18 ns
- tOFF 12 ns
- 典型功耗 < 0.01 μW
- 与晶体管/晶体管逻辑 (TTL)/CMOS 兼容
产品详情
ADG701L/ADG702L 是单片 CMOS SPST 开关。这些开关采用先进的亚微米工艺进行设计，提供低功耗，另外还具有高开关速度、低导通电阻和低漏电流。此外，还可实现大于 200 MHz 的 −3 dB 带宽。
ADG701L/ADG702L 可使用单个 1.8 V 至 5.5 V 电源运行，因此适用于电池供电的仪表，并适合与 ADI 公司的新一代 DAC 和 ADC 配合使用。

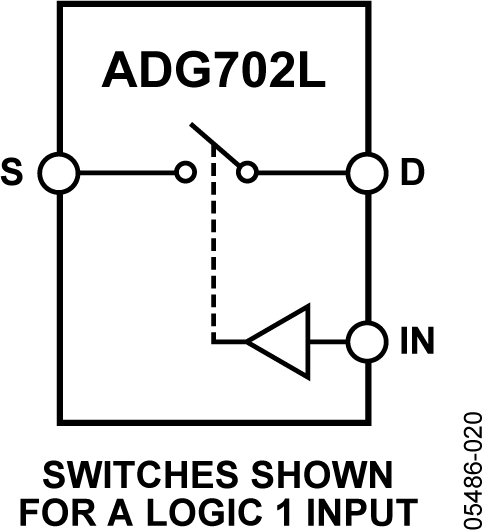

图 1 和图 2 显示了在逻辑输入为 1 的情况下，ADG701L 的开关闭合，而 ADG702L 的开关断开。在接通时，各个开关在两个方向上具有同等的良好传导性能。
ADG701L/ADG702L 可采用 5 引脚 SOT-23、6 引脚 SOT-23 和 8 引脚 MSOP 封装。
产品特色
- 1.8 V 至 5.5 V 单电源供电。ADG701L/ADG702L 提供高性能，包括低导通电阻和快速开关时间。ADG701L/ADG702L 完全适应并保证可使用 3 V 和 5 V 电源轨运行。
- 极低的 RON（5 V 时最大 3 Ω，3 V 时最大 5 Ω）。以 1.8 V 运行时，整个温度范围内的导通电阻 (RON) 通常为 40 Ω。
- 导通电阻平坦度 RFLAT(ON)（最大 1 Ω）。
- −3 dB 带宽 > 200 MHz。
- 低功耗。CMOS 构造可确保低功耗。
- 快速 tON/tOFF。
应用
- 电池供电系统
- 通信系统
- 采样保持系统
- 音频信号路由
- 视频切换
- 机械舌簧继电器替代方案
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

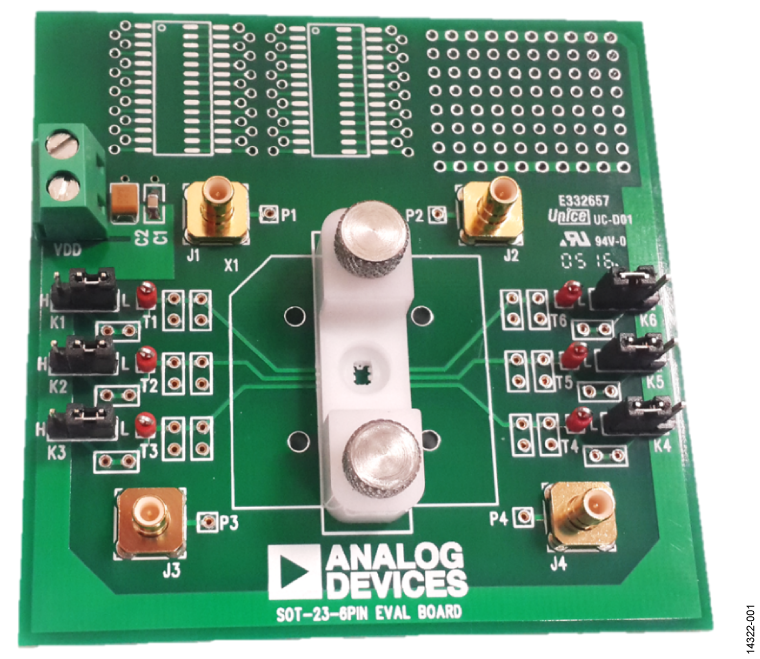

评估套件 (2)
