概览
优势和特点
- 单电源：1.8 V至5.5 V
- 导通电阻：2 Ω（典型值）
- 低导通电阻平坦度
- -3 dB带宽：> 200 MHz
- 轨到轨工作
- 小型6引脚SOT-23和8引脚µSOIC封装
- 快速开关时间
- 典型功耗：
(<0.01 µW) - TTL/CMOS兼容型
产品详情

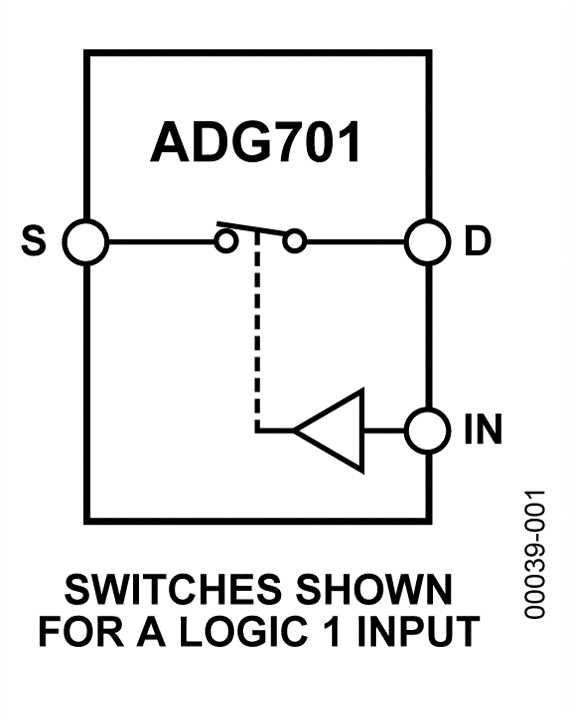

ADG701是一款单芯片CMOS单刀单掷（SPST）开关。它采用先进的亚微米工艺设计，具有低功耗、高开关速度、低导通电阻和低泄漏电流特性，-3 dB带宽可以达到200 MHz以上。ADG701可以采用1.8 V至5.5 V单电源供电，非常适合用在电池供电仪表中，以及配合Analog Devices, Inc.（简称ADI）的新一代DAC和ADC使用。
产品分类
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (2)
参考资料
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

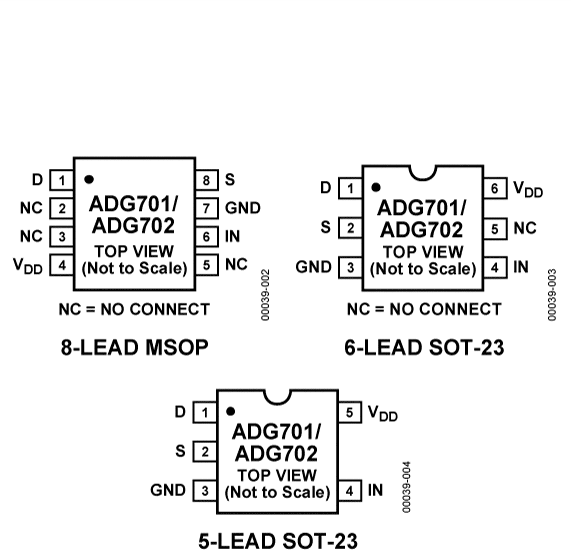

| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADG701BRJZ-500RL7 | 材料声明 | 质量和可靠性 | 5-Lead SOT-23 | |
| ADG701BRJZ-REEL7 | 材料声明 | 质量和可靠性 | 5-Lead SOT-23 | |
| ADG701BRMZ | 材料声明 | 质量和可靠性 | 8-Lead MSOP | |
| ADG701BRMZ-REEL7 | 材料声明 | 质量和可靠性 | 8-Lead MSOP | |
| ADG701BRTZ-REEL7 | 材料声明 | 质量和可靠性 | 6-Lead SOT-23 | |
| Wafer Fabrication Data |
