ADG659

量产

3 V/5 V/±5 V、CMOS、4/8通道模拟多路复用器

数据手册 (Rev. D) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 双电源：±2 V至±6 V
  • 单电源：2 V至12 V
  • 汽车应用温度范围：-40°C至+125°C
  • <0.1 nA漏电流
  • 全信号范围内45 Ω导通电阻
  • 轨到轨开关工作
  • 差分4:1多路复用器
  • 16引脚LFCSP/TSSOP/QSOP封装
  • 典型功耗：<0.1 μW
  • TTL/CMOS兼容型输入
  • 封装升级到74HC4051 / 74HC4052和MAX4051 / MAX4052 / MAX4581 / MAX4582

ADG658和ADG659均为低压CMOS模拟多路复用器，分别内置8个单通道和4个差分通道。ADG658根据3位二进制地址线A0、A1和A2所确定的地址，将8路输入(S1–S8)之一切换至公共输出D。ADG659根据2位二进制地址线A0和A1所确定的地址，将4路差分输入之一切换至公共差分输出。两款器件均提供EN输入，用来使能或禁用器件。禁用时，所有通道均关断。

这些器件采用改良工艺设计，具有低功耗和高开关速度特性。这些器件可用作多路复用器或解复用器，具有出色的性能，输入范围可扩展至电源电压范围。所有通道均采用先开后合式开关，防止开关通道时发生瞬时短路。所有数字输入的逻辑阈值为0.8 V至2.4 V，确保采用+5 V单电源或±5 V双电源供电时能够保证TTL/CMOS的逻辑兼容性。

ADG658和ADG659提供16引脚TSSOP/QSOP和16引脚4 mm × 4 mm LFCSP两种封装。

产品特色

  1. 单电源和双电源供电。ADG658和ADG659具有高性能，保证额定电源电压为±5 V、+5 V和+3 V。
  2. 汽车应用温度范围：-40°C至+125°C。
  3. 低功耗，典型值<0.1 μW。
  4. 16引脚4 mm × 4 mm LFCSP封装、16引脚TSSOP封装和16引脚QSOP封装。

应用

  • 汽车应用
  • 自动测试设备
  • 数据采集系统
  • 电池供电系统
  • 通信系统
  • 音频和视频信号路由
  • 继电器替代方案
  • 采样保持系统
  • 工业控制系统
ADG659
3 V/5 V/±5 V、CMOS、4/8通道模拟多路复用器

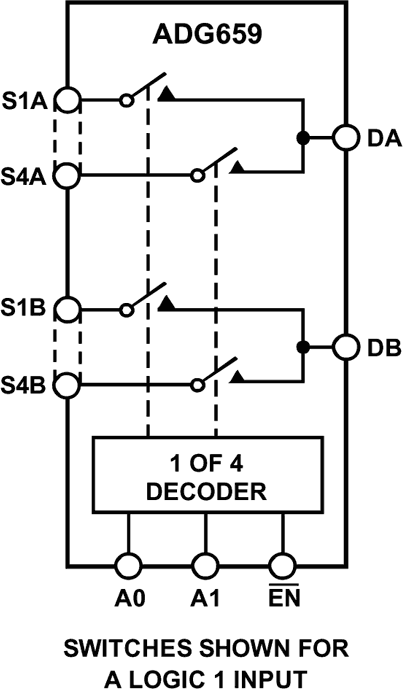

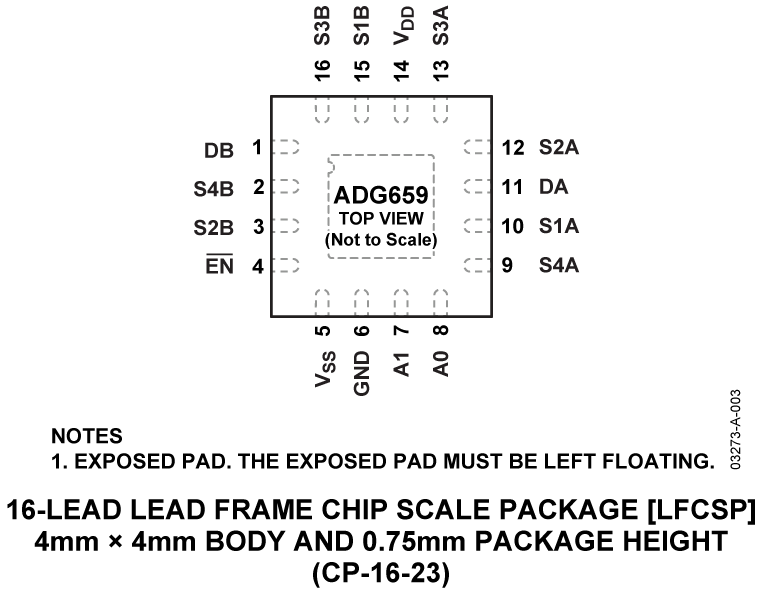

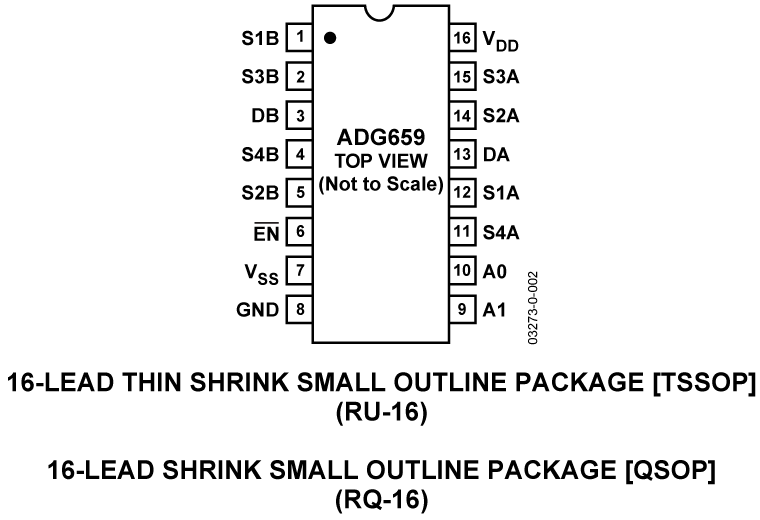

ADG659 Functional Block Diagram ADG659 Pin Configuration ADG659 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

用户手册 1

技术文章 3

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

SPICE 模型 1

评估套件

eval board
schematic 1
EVAL-16TSSOP

开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

立即购买 更多内容

特性和优点

  • 16引脚TSSOP评估板
  • 通过箝位轻松改用主器件
  • 通过镀金引脚连接器添加无源元件
  • 用于信号输入/输出的SMB连接器
  • 板上提供额外的空间以便支持原型制作

产品详情

EVAL-16TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的16引脚TSSOP器件，这些产品可单独购买。EVAL-16TSSOPEBZ采用箝位将16引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。

16引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K16），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。

eval board
schematic 2
schematic 3
schematic 4
EVAL-16LFCSP

开关和多路复用器产品系列中用于16引脚LFCSP器件的评估板

立即购买 更多内容

特性和优点

  • 16引脚、4 mm × 4 mm LFCSP评估板
  • 用于主器件、可轻松更换的翻盖式插槽
  • 通过镀金引脚连接器添加无源元件
  • 用于信号输入和输出的SMB连接器
  • 板上提供额外的空间以便支持原型制作

产品详情

EVAL-16LFCSPEBZ用于轻松评估开关和多路复用器产品组系列中的16引脚架构芯片级封装(LFCSP)器件，这些产品可单独购买。EVAL-16LFCSPEBZ采用翻盖式插槽将16引脚LFCSP器件固定到评估板上，无需焊接。此外，每条走线上都有三组镀金引脚连接器，以提高电路板在多次评估中的灵活性和可重用性。

用户指南中的图1显示了EVAL-16LFCSPEBZ。16引脚LFCSP器件可插入到评估板中心的插槽中。每个器件引脚都有一个相应的三引脚接头链路（从K1到K16）。可以通过移除相应的链路将其连接到外部信号源，也可以使用该链路在VDD或GND之间进行选择。焊线螺丝端子J5提供VDD和GND。借助EVAL-16LFCSPEBZ上的超小B型(SMB)连接器，可向器件提供额外的外部信号。此外，EVAL-16LFCSPEBZ顶部还提供一个穿孔板空间和两个16引脚LFCSP焊盘（3 mm x 3 mm和2.1 mm x 2.1 mm），用于原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格，使用EVAL-16LFCSPEBZ时必须同时参考EVAL-16LFCSPEBZ用户指南与数据手册。
EVAL-16TSSOP
开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板
EVAL-16TSSOPEBZ Image
EVAL-16LFCSP
开关和多路复用器产品系列中用于16引脚LFCSP器件的评估板
EVAL-16LFCSPEBZ Evaluation Board EVAL-16LFCSPEBZ Evaluation Board - Top View EVAL-16LFCSPEBZ Evaluation Board - Bottom View
