概览

优势和特点

  • 1 pC电荷注入
  • ±2.7 V至±5.5 V双电源供电
  • +2.7 V至+5.5 V单电源供电
  • 汽车应用温度范围:–40°C至+125°C
  • 泄漏电流:100 pA(最大值,25°C)
  • 导通电阻:85 Ω
  • 轨到轨开关工作
  • 快速开关时间
  • 16引脚TSSOP和SOIC封装
  • 典型功耗:<0.1 μW
  • TTL-/CMOS兼容型输入

产品详情

ADG611、ADG612和ADG613均为单芯片CMOS器件,内置四个独立可选的开关。+25ºC时,这些开关提供1 pC的超低电荷注入和100 pA的泄漏电流。

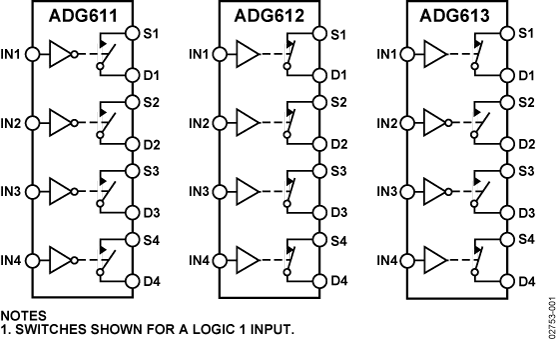

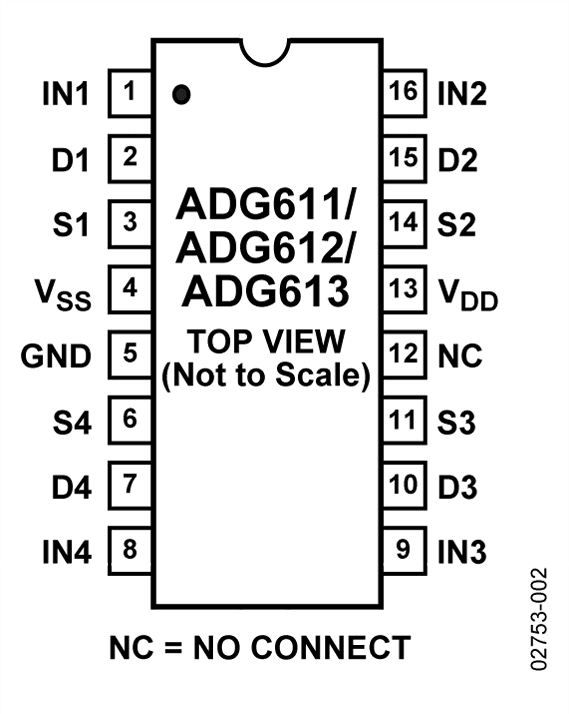

上述器件的额定电源电压为±5 V、5 V和3 V,均内置四个独立的单刀单掷(SPST)开关。ADG611与ADG612的不同是数字控制逻辑相反。ADG611开关的接通条件是相关控制输入为逻辑低电平,而ADG612开关接通则要求逻辑高电平。ADG613有两个开关的数字控制逻辑与ADG611相似,但其它两个开关的控制逻辑则相反。

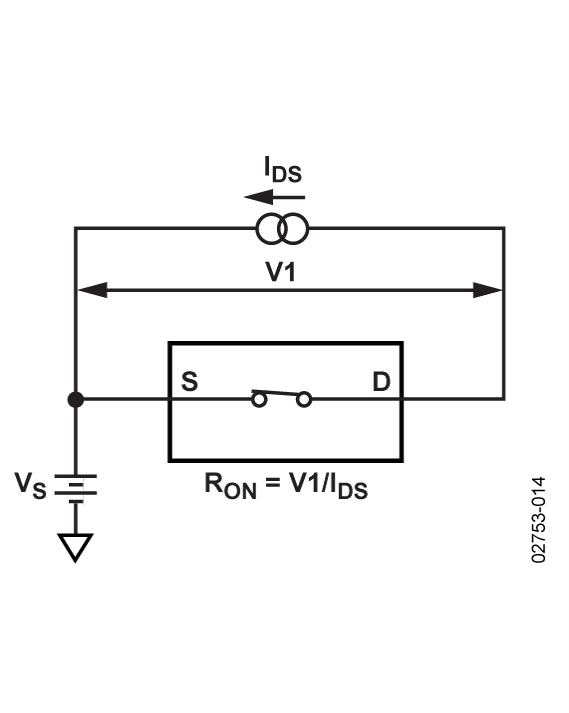

当接通时,各开关在两个方向的导电性能相同,输入信号范围可扩展至电源电压范围。ADG613为先开后合式开关。ADG611/ADG612/ADG613均提供小型、16引脚TSSOP封装,ADG611还提供16引脚SOIC封装。

产品聚焦

  1. 超低电荷注入(典型值1 pC)
  2. ±2.7 V至±5.5 V双电源或+2.7 V至+5.5 V单电源供电。
  3. 汽车应用温度范围:−40°C至+125°C。
  4. 小型、16引脚TSSOP和SOIC封装。

应用

  • 自动测试设备
  • 数据采集系统
  • 电池供电系统
  • 通信系统
  • 采样保持系统
  • 音频信号路由
  • 继电器替代方案
  • 航空电子

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
