概览
优势和特点
- 最大额定电源电压：44 V
- 模拟信号范围：VSS 至 VDD
- 单/双电源供电
- 宽电源电压范围：10.8 V至16.5 V
- 微处理器兼容性（100ns WR 脉冲）
- 扩展塑性温度范围：
-40°C至+85°C - 低功耗：28 µW（最大值）
- 低泄漏：20 pA（典型值）
- DG526的绝佳替代器件
- 采用PDIP、CERDIP、SOIC和PLCC封装
产品详情

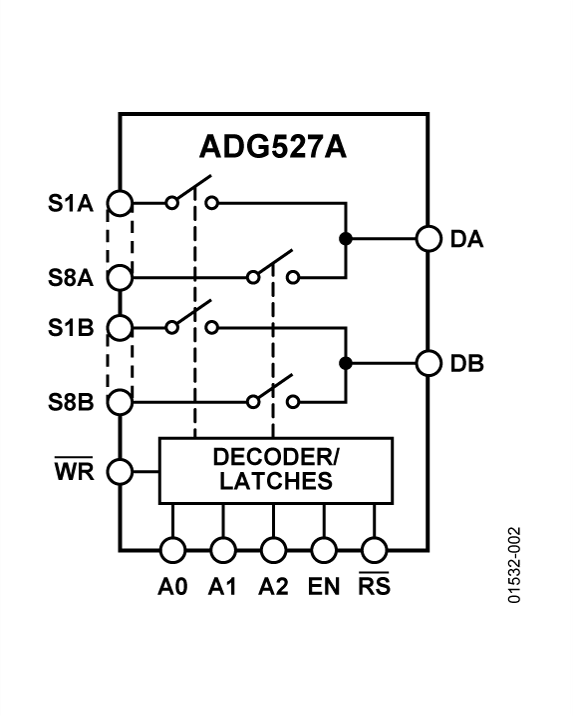

ADG526A和ADG527A均为单芯片CMOS模拟多路复用器，分别内置16个单通道和8个双通道。片内锁存器有利于与微处理器实现接口。ADG526A根据4个二进制地址和一个使能输入的状态，将16路输入之一切换至公共输出。ADG527A根据3个二进制地址和一个使能输入的状态，将8路差分输入之一切换至公共差分输出。两款器件均提供TTL和5 V CMOS逻辑兼容型数字输入。ADG526A和ADG527A均采用增强型LC2MOS 工艺设计，信号处理能力提高到VSS 至VDD ，并且可以在较宽的电源电压范围内工作。这些器件可以采用10.8 V至16.5 V范围内的任意单电源或双电源轻松工作。同时还具有高开关速度和低导通电阻特性。
应用
产品生命周期
新设计不推荐使用本产品
表示相关产品已过时，ADI公司不再推荐新设计使用。
参考资料
-
AN-1024: 如何计算多路复用器的建立时间和采样速率 (Rev. 0)8/16/2013PDF439 kB
-
AN-35: Understanding Crosstalk in Analog Multiplexers1/1/2000PDF491 kB
-
AN-250: Bandwidth, OFF Isolation and Crosstalk Performance of the AD5XXA Multiplexer Series1/1/2000PDF681 kB
-
AN-249: Over Voltage Protection for the ADG5XXA Multiplexer Series1/1/2000PDF229 kB
-
开关和多路复用器产品选型指南5/9/2008PDF1462 kB
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| 5962-89710023X | 材料声明 | 质量和可靠性 | 28 ld LCC | |
| ADG527AKNZ | 材料声明 | 质量和可靠性 | 28-Lead PDIP | |
| ADG527AKPZ | 材料声明 | 质量和可靠性 | 28-Lead PLCC | |
| ADG527AKRZ | 材料声明 | 质量和可靠性 | 28-Lead SOIC (Wide) | |
| Wafer Fabrication Data |
