概览
优势和特点
- +3 V、+5 V和±5 V电源
- 超低功耗：< 0.5 µW
- 低泄漏：< 100 pA
- 低导通电阻：< 50 Ω
- 快速开关时间
- 低电荷注入
- TTL/CMOS兼容型输入
- 16引脚DIP和SOIC封装
产品详情

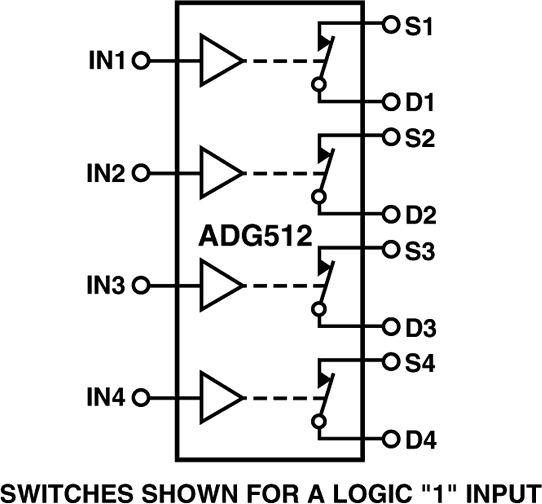

ADG512是一款单芯片CMOS IC，内置四个独立可选的模拟开关。它具有严格控制的低导通电阻和较宽的模拟信号范围，因而非常适合精密模拟信号开关应用。ADG512开关的接通条件是相关的控制输入为逻辑高电平。接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。所有开关均为先开后合式，适合多路复用器应用。设计本身具有低电荷注入特性，当切换数字输入时，可实现较小的瞬变。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
工具及仿真模型
SPICE模型
CIR
ADG512 SPICE Macro Model
7.57 K
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADG512BNZ | 材料声明 | 质量和可靠性 | 16-Lead PDIP | |
| ADG512BRZ | 材料声明 | 质量和可靠性 | 16-Lead SOIC | |
| ADG512BRZ-REEL | 材料声明 | 质量和可靠性 | 16-Lead SOIC | |
| ADG512BRZ-REEL7 | 材料声明 | 质量和可靠性 | 16-Lead SOIC | |
| Wafer Fabrication Data |
