优势和特点

  • 低导通电阻:300 Ω(最大值)
  • 快速开关时间
    接通时间ton: 250 ns (最大值) 断开时间toff: 250 ns(最大值)
  • 低功耗:3.3 mW(最大值)
  • 故障和过压保护:
    (- 40 V 至 + 55 V)
  • 电源断开时所有开关断开
  • 如果发生过压,接通通道的模拟输出将箝位在电源电压范围内
  • 防闩锁结构
  • 先开后合式开关动作
  • TTL/CMOS兼容型

产品详情

ADG508F是一款CMOS模拟多路复用器,内置8个单通道,可提供故障保护。它采用串联n沟道、p沟道和n沟道MOSFET结构,发生过压或失电时,器件与信号源均会受到保护。该多路复用器可以承受-40 V至+55 V的连续过压输入。在故障条件下,多路复用器输入(或输出)表现为开路,泄漏电流只有几nA。这样,不但可以保护多路复用器及其所驱动的电路,而且可以保护驱动多路复用器的传感器或信号源。

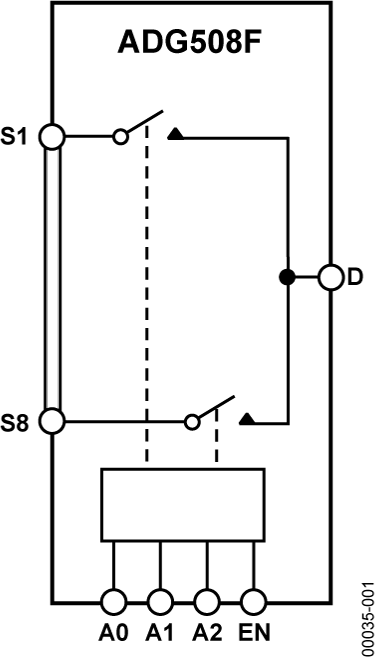

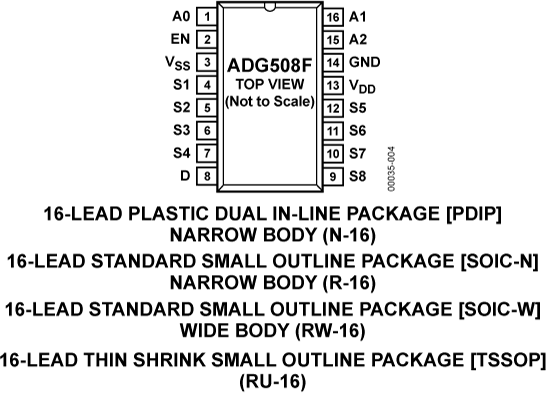

ADG508F根据3位二进制地址线A0、A1和A2所确定的地址,将8路输入之一切换至公共输出。该器件提供EN输入,用来使能或禁用器件。禁用时,所有通道均关断。


产品特色

  • 故障保护功能。 ADG508F/ADG509F可以承受-40 V至+55 V的连续过压输入。 当由于电源关闭而导致故障发生,所有通道都将关闭,泄漏电流只有几nA。
  • 存在故障时,开启通道饱和。
  • 低导通电阻RON。
  • 快速开关时间。
  • 先开后合式开关。 保证先开后合式开关动作,从而保护输入信号不受瞬时短路影响/li>
  • 沟槽隔离可防止闩锁。 电介质沟道将P沟道与N沟道MOSFET分开,避免了闩锁现象。

应用

  • 现有多路复用器应用(包括故障保护和无故障保护)
  • 要求多路复用器功能的新设计

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
