ADG411

LC2MOS 精密四通道单刀单掷开关

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
产品模型 8
特性
  • 最大额定电源电压:44 V
  • 模拟信号范围:± 15 V
  • 低导通电阻:< 35 Ω
  • 超低功耗:小于35 µW
  • 轨到轨开关工作
  • TTL/CMOS兼容型输入
  • 快速开关时间
    - 接通时间:<175 ns
    - 断开时间:<145 ns
  • DG411/DG412/DG413的直接替代产品

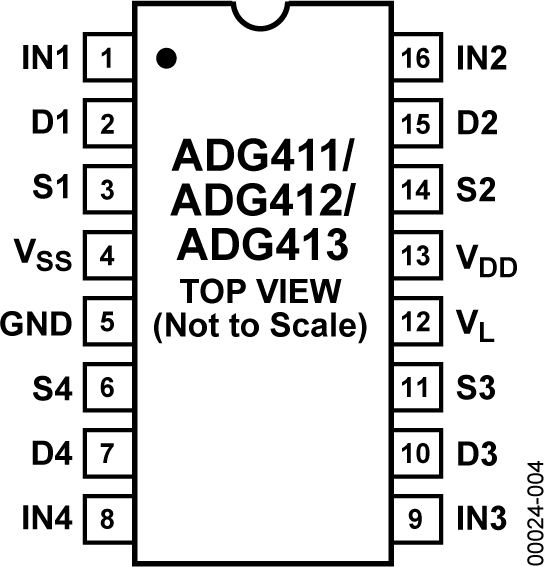

  • 16引脚DIP和SOIC封装

更多细节
show more Icon

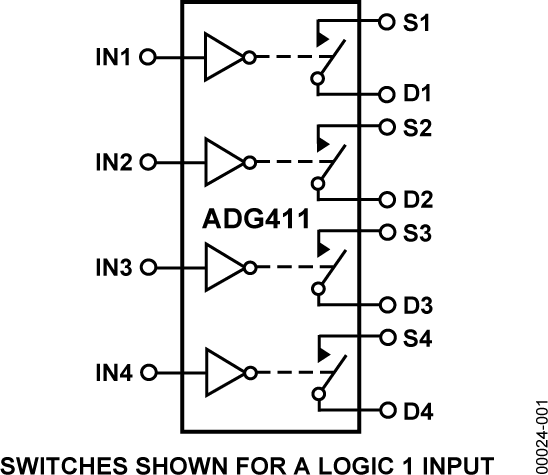

ADG411是一款单芯片CMOS器件,内置四个独立可选的开关。它采用增强型LC2MOS 工艺设计,具有低功耗、高开关速度和低导通电阻特性。

ADG411开关的接通条件是相关的控制输入为逻辑低电平。接通时,各开关在两个方向的导电性能相同,输入信号范围可扩展至电源电压范围。所有开关均为先开后合式,适合多路复用器应用。设计本身具有低电荷注入特性,当切换数字输入时,可实现较小的瞬变。

产品模型 8

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADG411BCHIPS
  • HTML
  • HTML
ADG411BNZ
  • HTML
  • HTML
ADG411BRUZ
  • HTML
  • HTML
ADG411BRUZ-REEL
  • HTML
  • HTML
ADG411BRUZ-REEL7
  • HTML
  • HTML
ADG411BRZ
  • HTML
  • HTML
ADG411BRZ-REEL
  • HTML
  • HTML
ADG411BRZ-REEL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 8, 2010

- 04_0080

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

ADG411BCHIPS

量产

ADG411BRUZ

ADG411BRUZ-REEL

ADG411BRUZ-REEL7

ADG411BRZ

ADG411BRZ-REEL

ADG411BRZ-REEL7

3月 29, 2021

- 21_0033

Assembly Site Transfer for 14/16L 300_MIL PDIP to Cirtek

8月 19, 2009

- 07_0024

Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad

2月 6, 2014

- 13_0234

Qualification of ASE Chungli, as an Alternate Assembly Site for Select 16L SOICN Packages

ADG411BRUZ

ADG411BRUZ-REEL

ADG411BRUZ-REEL7

ADG411BRZ

ADG411BRZ-REEL

ADG411BRZ-REEL7

1月 20, 2012

- 11_0218

Halogen Free Material Change for Certain TSSOP Products at Carsem

2月 11, 2011

- 10_0005

Halogen Free Material Change for TSSOP Products Assembled at Amkor

10月 5, 2010

- 10_0146

Halogen Free Material Change for 14/16L SOIC_N Products

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

2月 8, 2010

- 04_0080

arrow down

Qualification of the 8" C6 and Q Wafer Fab Processes at Analog Devices, Limerick, Ireland.

ADG411BCHIPS

量产

ADG411BRUZ

ADG411BRUZ-REEL

ADG411BRUZ-REEL7

ADG411BRZ

ADG411BRZ-REEL

ADG411BRZ-REEL7

3月 29, 2021

- 21_0033

arrow down
8月 19, 2009

- 07_0024

arrow down

Package Material Changes for SOT23, MiniSO, MQFP, PDIP, PLCC, SOIC (narrow and wide body), SSOP, TSSOP and TSSOP exposed pad

2月 6, 2014

- 13_0234

arrow down

Qualification of ASE Chungli, as an Alternate Assembly Site for Select 16L SOICN Packages

ADG411BRUZ

ADG411BRUZ-REEL

ADG411BRUZ-REEL7

ADG411BRZ

ADG411BRZ-REEL

ADG411BRZ-REEL7

1月 20, 2012

- 11_0218

arrow down

Halogen Free Material Change for Certain TSSOP Products at Carsem

2月 11, 2011

- 10_0005

arrow down

Halogen Free Material Change for TSSOP Products Assembled at Amkor

10月 5, 2010

- 10_0146

arrow down

Halogen Free Material Change for 14/16L SOIC_N Products

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

EVAL-16TSSOP

开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

zoom

EVAL-16TSSOP

开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

开关/多路复用器产品系列中用于16引脚TSSOP器件的评估板

特性和优点

  • 16引脚TSSOP评估板
  • 通过箝位轻松改用主器件
  • 通过镀金引脚连接器添加无源元件
  • 用于信号输入/输出的SMB连接器
  • 板上提供额外的空间以便支持原型制作

产品详情

EVAL-16TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的16引脚TSSOP器件,这些产品可单独购买。EVAL-16TSSOPEBZ采用箝位将16引脚TSSOP器件固定到评估板上,而无需焊接,因此多个器件可重复使用该板。

16引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路(K1至K16),并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器,可向器件提供额外的外部信号。此外,板顶部还留有空间以便进行原型制作。

相应的产品数据手册提供待测器件(DUT)的完整规格,使用评估板时应同时参考该用户指南与数据手册。
