ADG2188

量产

I2C® CMOS S 8 × 8无缓冲模拟开关阵列,采用双/单电源供电

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • I2C兼容接口
  • 3.4 MHz高速I2C选项
  • 32引脚LFCSP_WQ (5 mm × 5 mm)封装
  • 双缓冲输入逻辑
    • 多个开关同时更新
  • 带宽最高达300 MHz
  • 额定电源电压:±5 V(双电源)/+12 V(单电源)
  • 导通电阻:35 Ω(最大值)
  • 低静态电流:< 20="" />
  • 通过汽车应用认证

ADG2188是一款8 × 8模拟交叉点开关阵列。按8列、8行的形式排列,共有64个开关通道。该阵列为双向式,行和列既可以配置为输入,也可以配置为输出。各开关可以通过I2C兼容型接口进行寻址和配置。支持标准、全速和高速(3.4 MHz)三种I2C接口。允许进行任意同步开关组合,而且可以利用LDSW命令同时更新多个开关。此外,利用RESET选项可以复位/关断所有开关通道。上电时,所有开关均处于关断状态。该器件采用32引脚、5 mm × 5 mm LFCSP_WQ封装。

应用

  • 电视影音切换
  • 车载信息娱乐系统
  • 影音接收机
  • 闭路电视
  • 超声应用
  • KVM 开关
  • 电信应用
  • 测试设备/仪器仪表
  • PBX 系统

ADG2188
I2C® CMOS S 8 × 8无缓冲模拟开关阵列,采用双/单电源供电
ADG2188 Functional Block Diagram ADG2188 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

创建新项目
提问

参考资料

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型


评估套件

eval board
EVAL-ADG2188

ADG2188 评估板

特性和优点

  • ADG2188的全功能评估板
  • 各种链路选项
  • USB端口
  • 用于开关控制的EVAL-ADG2188EBZ评估软件
  • 带或不带PC的功能

产品详情

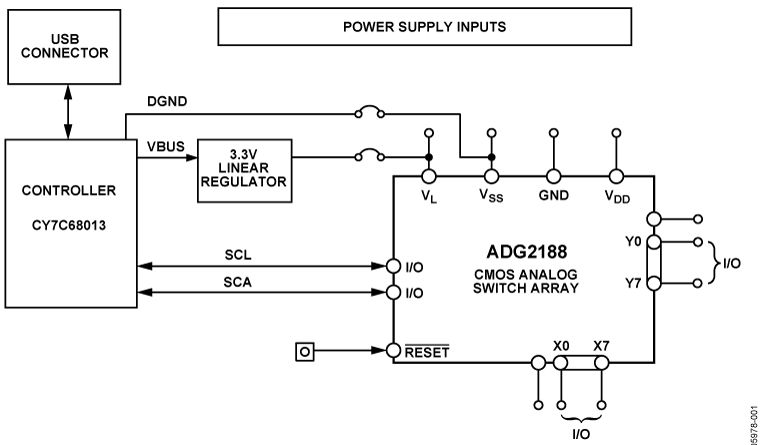

本用户指南介绍ADG2188 I2C CMOS 8 × 8模拟开关阵列的评估板,采用双/单电源供电。该阵列为双向式,因此行和列既可以配置为输入,也可以配置为输出。一次可以激活任意数量的开关组合。


ADG2188的VDD和VSS输入间的差分电压最大15 V。因此,需注意连接电源时不得超过最大15 V的差分电压。


评估板连接到PC的USB端口,评估软件与评估板一同提供,便于用户设置ADG2188。EVAL-ADG2188EBZ也可用作独立的电路板。


ADG2188的完整技术规格参见ADI公司的ADG2188数据手册。使用评估板时,应同时参阅数据手册和本技术规格。


EVAL-ADG2188
ADG2188 评估板
EVAL-ADG2188EBZ Image
