ADG1634

4.5 Ω RON、三/四通道单刀双掷、±5 V/+12 V/+5 V/+3.3 V开关

数据手册 (Rev. B)
产品模型
4
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 导通电阻：4.5 Ω（典型值）
  • 导通电阻平坦度：1 Ω
  • 连续电流最高达206 mA
  • ±3.3 V至±8 V双电源供电
  • 3.3 V至16 V单电源供电
  • 无需VL电源
  • 3 V逻辑兼容输入
  • 轨到轨工作
  • 20引脚TSSOP和20引脚、4 mm × 4 mm LFCSP封装
ADG1634
4.5 Ω RON、三/四通道单刀双掷、±5 V/+12 V/+5 V/+3.3 V开关

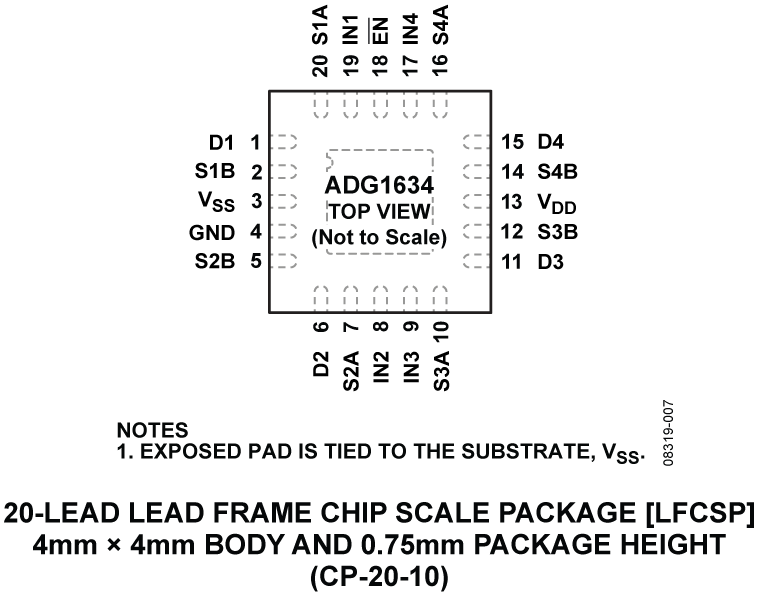

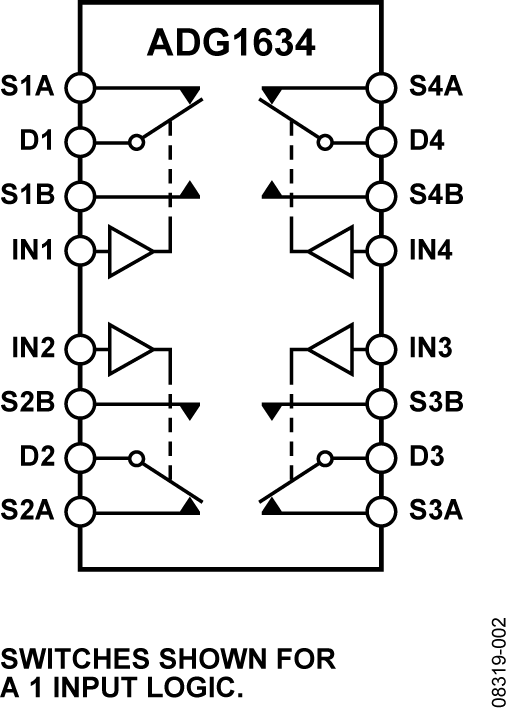

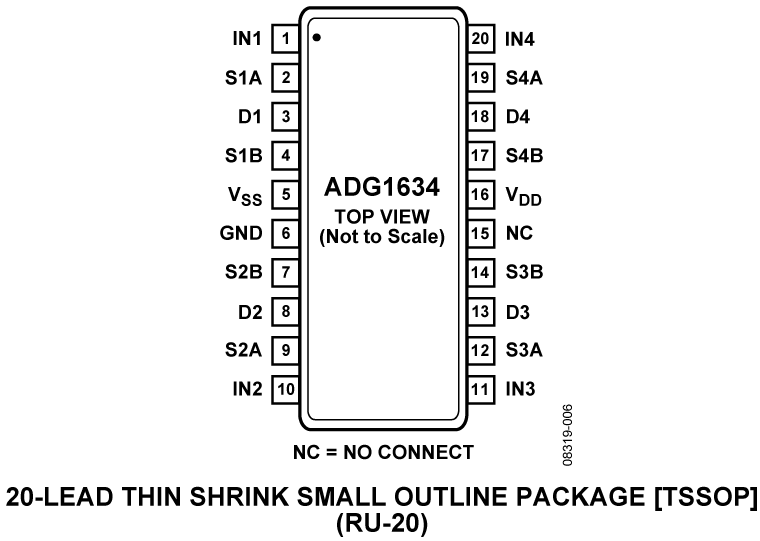

ADG1634-fbl ADG1634 Pin Configuration ADG1634 Pin Configuration
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 2

用户手册 1

技术文章 1

信息 1

了解更多
添加至 myAnalog

Add media to the Resources section of myAnalog, to an existing project or to a new project.

创建新项目

软件资源

找不到您所需的软件或驱动?

申请驱动/软件

工具及仿真模型

LTspice 1

LTspice

LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器，为改善模拟电路的仿真提供增强功能和模型。

评估套件

eval board
schematic 1
schematic 2
schematic 3
EVAL-24TSSOP

开关和多路复用器产品系列中用于24引脚TSSOP器件的评估板

立即购买 更多内容

特性和优点

  • 24引脚TSSOP评估板
  • 通过箝位轻松改用主器件
  • 通过镀金引脚连接器添加无源元件
  • 用于信号输入/输出的SMB连接器
  • 板上提供额外的空间以便支持原型制作

产品详情

EVAL-24TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的24引脚TSSOP器件，这些产品可单独购买。EVAL-24TSSOPEBZ采用箝位将24引脚TSSOP器件固定到评估板上，而无需焊接，因此多个器件可重复使用该板。


24引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路（K1至K24），并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器，可向器件提供额外的外部信号。此外，板顶部还留有空间以便进行原型制作。


相应的产品数据手册提供待测器件(DUT)的完整规格，使用评估板时应同时参考该用户指南与数据手册。

eval board
schematic 4
schematic 5
schematic 6
AD-SYNCHRONA14-EBZ

多通道系统时钟器件

立即购买 更多内容

特性和优点

处理系统

  • 树莓派4，ARM Cortex-A72，2GB SDRAM

用户界面

  • 千兆以太网
  • 2 × USB 3.0端口
  • 2 × USB 2.0端口
  • SPI接口
  • GPIO
  • 2个双色LED
  • 引脚接头

时钟处理器件

  • HMC7044（高性能、3.2 GHz、14路输出抖动衰减器）
  • AD9545（1 PPS同步器和自适应时钟转换器）

时钟输出

  • 4 x TWINAX LVPECL交流和直流耦合，100Ω差值
  • 2 x SMA LVPECL交流耦合*
  • 4 x SMA CMOS*
  • 4 x SMA LVDS交流耦合*

*可配置差分输出，50Ω差值

时钟输入

  • 3个差分100Ω SMA时钟输入
  • PPS输入
  • SYNC输入
  • 10MHz输入

内部基准电压源

  • 100Mhz和122.88Mhz超低相位噪声VCXO (-165dBc/Hz)
  • 40Mhz和38.4Mhz TCXO (±1ppm) 50MHz OCXO(+/- 10ppb)
  • 内部基准电压源可通过软件配置

电源

  • DC 12V、3A插孔

产品详情

需要高度精准的频率和相位控制时钟源。该器件基于ADI AD9545和HMC7044而设计，大大简化了复杂系统中的时钟分配和多通道同步。该器件设计供训练有素的专业人员在实验室环境中使用，并不作为最终产品进行商用。它可以作为完整的基准电压源设计，且可以根据需要自定义，用在任何最终客户应用中。用户可以免费获取完整的设计详细信息。

AD-SYNCHRONA14-EBZ采用1U机械式外壳。配备常用的工业连接器SMA和TwinAX接口，大多数实验室都配有所需电缆。

利用其内置OCXO，它可以采用独立模式工作，或者使用外部电源供电，例如3个独立的高速差分时钟输入、一个10MHz基准电压源和1PPS。除了这种灵活性之外，它还能够选择100MHz或122.88MHz内部VCXO选项，由此而提供了无尽的相关频率选择，以及多种应用所需的精度。

应用

  • 高精度参考时钟分配
  • 由单个电源提供时钟的系统
  • 时钟由100MHz或122.88MHz供电
  • 相控阵系统、雷达、电子战、卫星通信、SDR
  • 基准测试设备
  • 遥控操作
EVAL-24TSSOP
开关和多路复用器产品系列中用于24引脚TSSOP器件的评估板

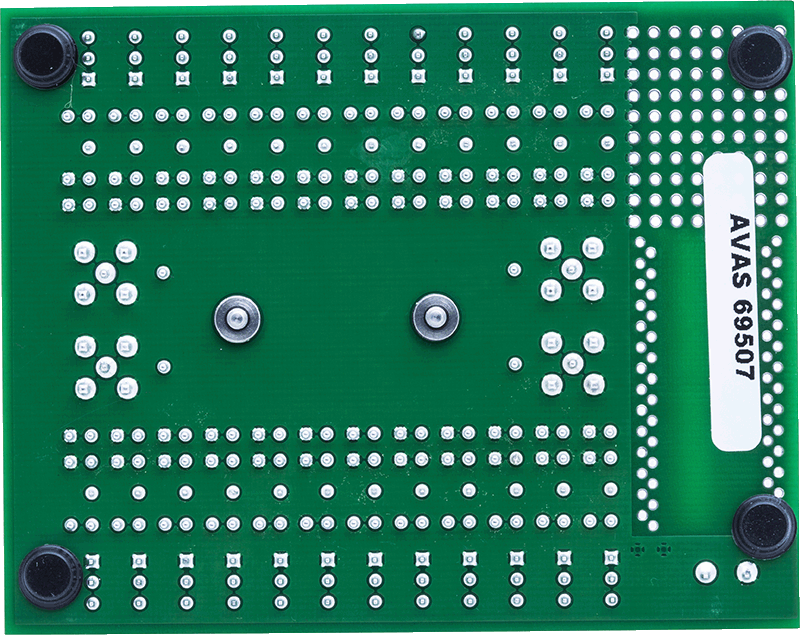

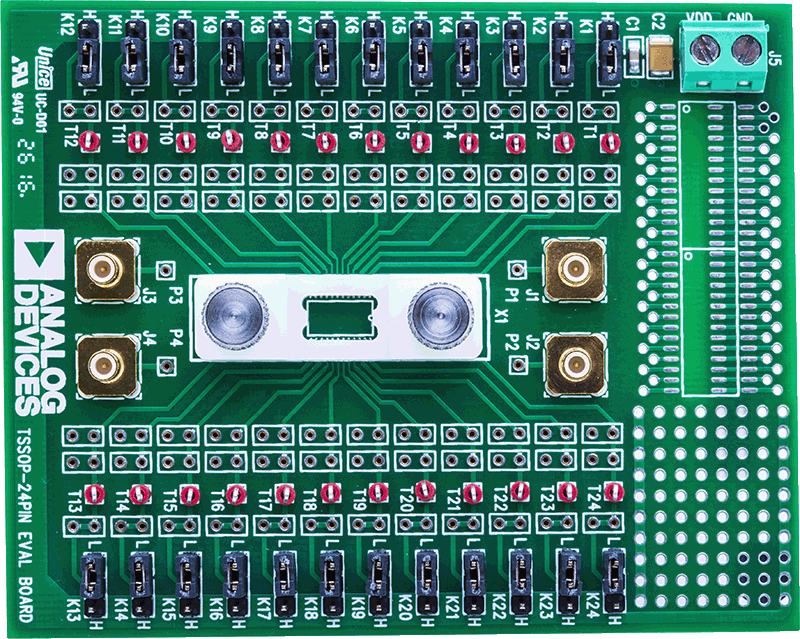

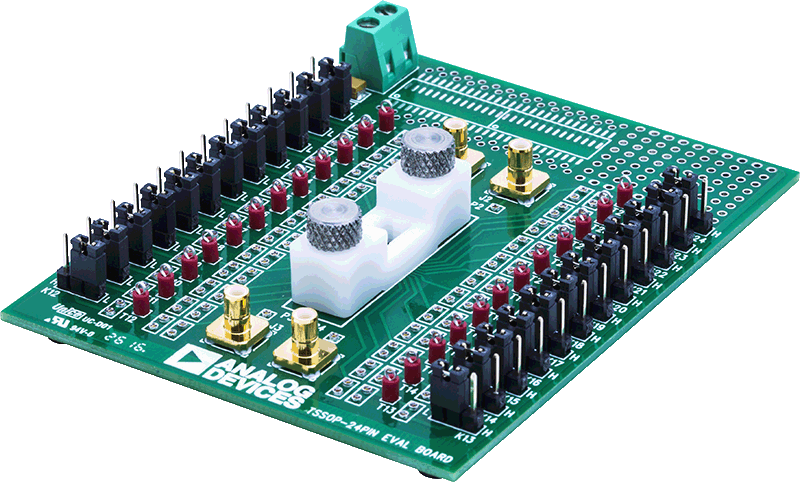

EVAL-24TSSOPEBZ-ANGLE-web EVAL-24TSSOPEBZ-BOTTOM-web EVAL-24TSSOPEBZ-TOP-web
AD-SYNCHRONA14-EBZ
多通道系统时钟器件
AD-SYNCHRONA14-EBZ Evaluation Board - Front View AD-SYNCHRONA14-EBZ Evaluation Board Evaluation Board - Back View AD-SYNCHRONA14-EBZ Evaluation Board
