概览

优势和特点

  • 导通电阻:4.5 Ω(典型值)
  • 导通电阻平坦度:1.1 Ω
  • 双电源供电:±3.3 V至±8 V
  • 单电源供电:3.3 V至16 V
  • 无需VL电源
  • 3 V逻辑兼容输入
  • 轨到轨工作
  • 每个通道的连续电流最高达378 mA

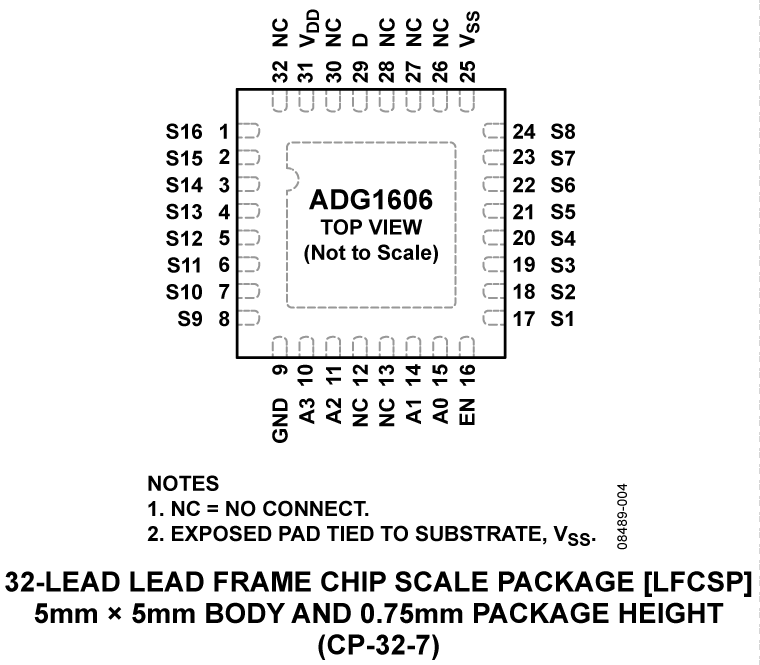

  • 28引脚TSSOP和32引脚、
    5 mm × 5 mm、LFCSP_VQ封装

产品详情

      ADG1606和ADG1607均为单芯片iCMOS®模拟多路复用器,分别内置16个单通道和8个差分通道。ADG1606根据4位二进制地址线(A0、A1、A2和A3)所确定的地址,将16路输入之一切换至公共输出。ADG1607根据3位二进制地址线(A0、A1和A2)所确定的地址,将8路差分输入之一切换至公共差分输出。两款器件均提供EN输入,用来使能或禁用器件。禁用时,所有通道均关断。使能时,各通道在两个方向的导电性能相同,输入信号范围可扩展至电源电压范围。

      这些开关具有超低导通电阻和导通电阻平坦度,对于低失真性能至关重要的数据采集和增益切换应用堪称理想解决方案。iCMOS®结构可确保功耗较低,因而这些器件非常适合便携式电池供电仪表。

产品聚焦
  1. 整个温度范围内的最大导通电阻:7.5 Ω
  2. 较低失真:THD + N = 0.04%
  3. 3 V逻辑兼容数字输入:VINH = 2.0 V,VINL = 0.8 V
  4. 无需VL逻辑电源
    应用
  • 通信系统
  • 医疗系统
  • 音频信号路由
  • 视频信号路由
  • 自动测试设备
  • 数据采集系统
  • 电池供电系统
  • 采样保持系统
  • 继电器替代方案

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。

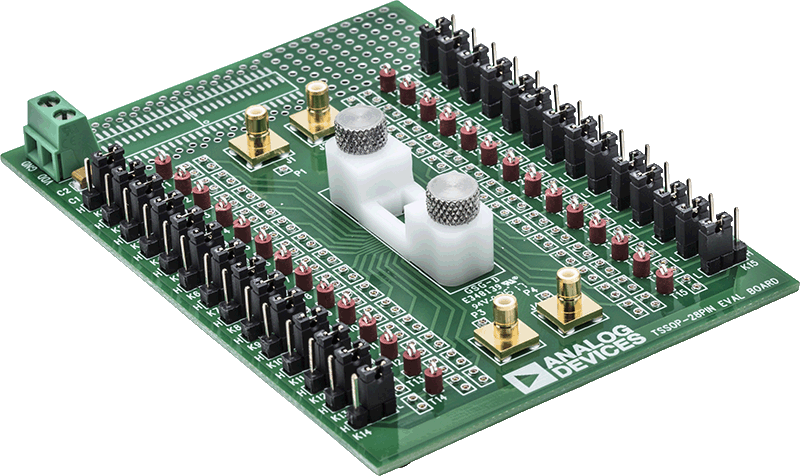

评估套件 (1)

设计资源

ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。

Part Number Material Declaration Reliability Data Pin/Package Drawing CAD Symbols, Footprints & 3D Models
ADG1606BCPZ-REEL7 材料声明 质量和可靠性 32-Lead LFCSP (5mm x 5mm w/ EP)
ADG1606BRUZ 材料声明 质量和可靠性 28-Lead TSSOP (4.4mm x 9.7mm)
ADG1606BRUZ-REEL7 材料声明 质量和可靠性 28-Lead TSSOP (4.4mm x 9.7mm)
Wafer Fabrication Data
