概览
优势和特点
- 导通电阻：9.5Ω @ 25°C
- 最大连续电流：300 mA
- 工作电压：±15 V/+12 V/±5 V
- 3 V逻辑兼容输入
- 轨到轨工作
- 采用先断后合开关动作

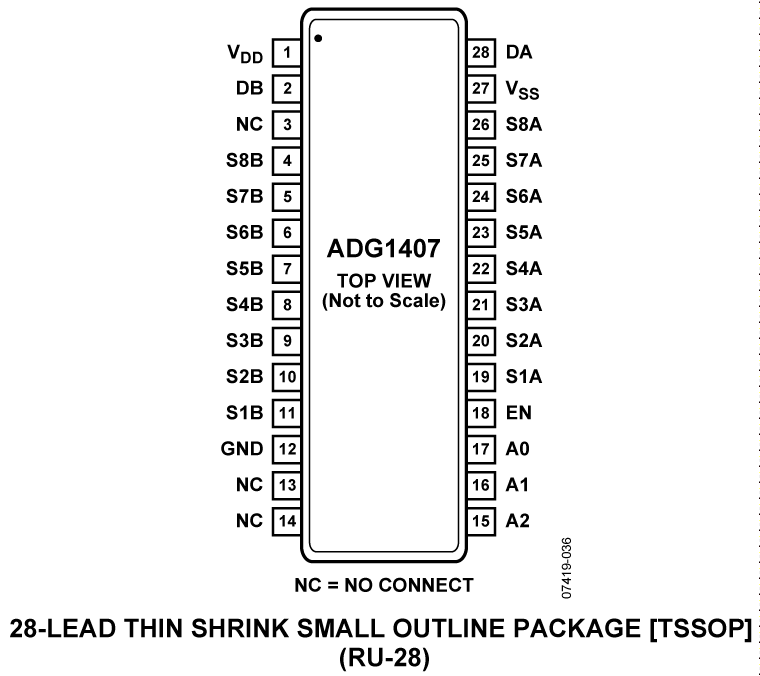

- 28引脚TSSOP封装与5 mm × 5 mm 32引脚LFCSP_VQ封装
产品详情

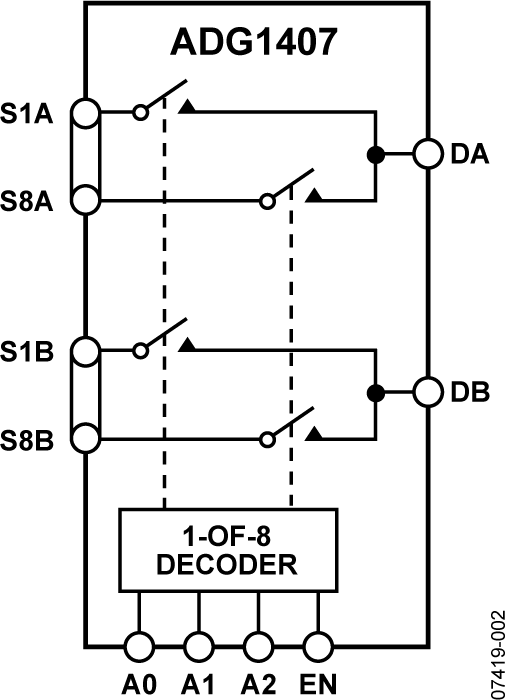

ADG1406与ADG1407是单芯片iCMOS®模拟多路复用器，分别包括16个单端通道和八个差分通道。ADG1406可以将16个输入中的一个切换到公共输出，具体由4位二进制地址线决定（A0， A1， A2和A3）。ADG1407可以将八个差分输入中的一个切换到公共差分输出，具体由3位二进制地址线决定（A0， A1和A2）。这两款器件的EN输入可使能或禁用器件。禁用时，所有通道都被关断。当启用时，每个通道都可以执行双向操作，输入信号范围可扩展至电源电压。
iCMOS®（工业CMOS）模块化制作工艺结合了高压CMOS （互补金属氧化物半导体）和双极型技术，能够开发出各种在33 V 电压下工作的高性能、小尺寸模拟IC，这是其它高压器件无法实现的。与采用传统CMOS工艺的模拟IC不同，iCMOS®器件可以忍受高电源电压，同时提供增强的性能，从而大大降低功耗，并缩小封装尺寸。
这些开关具有超低的导通电阻以及导通电阻平坦度，是低失真度至关重要的数据采集与增益开关应用的理想解决方案。iCMOS®架构可确保超低功耗，使这些器件成为便携式设备和电池供电仪器的理想选择。
应用- 医疗设备
- 音频和视频路由
- 自动测试设备
- 数据采集系统
- 电池供电系统
- 采样保持系统
- 通信系统
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
-
AN-1024: 如何计算多路复用器的建立时间和采样速率 (Rev. 0)8/16/2013PDF439 kB
-
开关和多路复用器产品选型指南5/9/2008PDF1462 kB
