ADG1334

四通道单刀双掷±15 V/+12 V 开关

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 电源电压范围:33 V
  • 导通电阻:130 Ω
  • 额定电源电压:±15 V/+12 V
  • 3 V 逻辑兼容输入
  • 轨到轨工作
  • 先开后合式开关动作

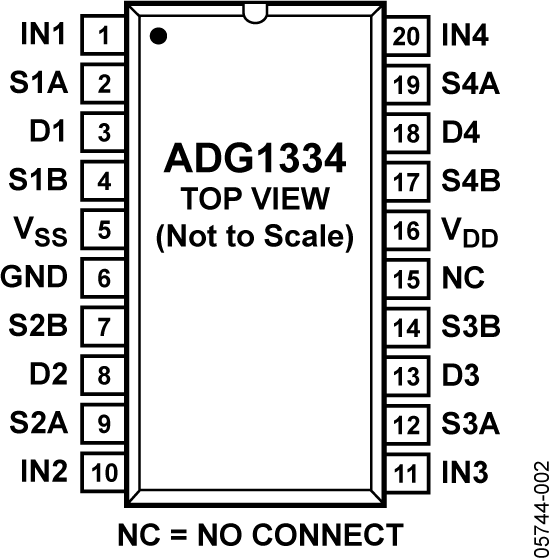

  • 20引脚SSOP封装

更多细节
show more Icon

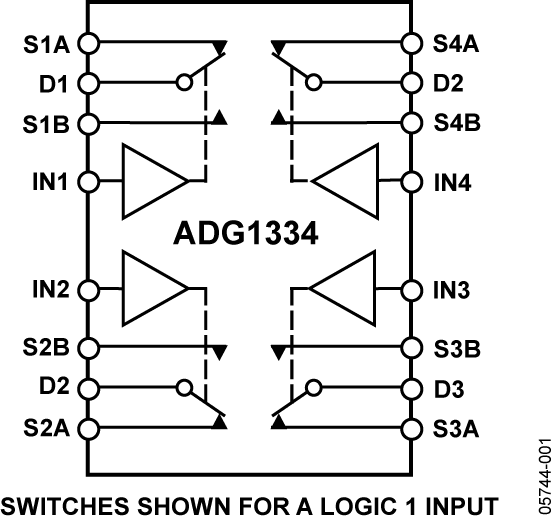

ADG1334是一款单芯片CMOS器件,内置四个采用CMOS工艺设计的独立可选单刀双掷(SPDT)开关。

当这些开关接通时,各开关在两个方向的导电性能相同,输入信号范围可扩展至电源电压范围。在断开条件下,等于电源电压的信号电平被阻止。所有开关均为先开后合式,适合多路复用器应用。设计本身具有低电荷注入特性,当切换数字输入时,可实现较小的瞬变。

较快的开关速度及高信号带宽,使之适合视频信号切换应用。CMOS结构可确保功耗极低,因而该器件非常适合便携式电池供电仪表。


应用
  • 音频和视频路由
  • 数据采集系统
  • 电池供电系统
  • 信号路由
  • 通信系统
  • 测试设备
  • 产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    参考资料

    产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
    ADG1334BRSZ
    • HTML
    • HTML
    ADG1334BRSZ-REEL
    • HTML
    • HTML

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    10月 19, 2010

    - 10_0002

    Halogen Free Material Change for SSOP Products Assembled at Amkor

    10月 13, 2008

    - 06_0084

    Qualification of the 8" H Wafer Fab process at Analog Devices, Limerick, Ireland.

    ADG1334BRSZ

    量产

    ADG1334BRSZ-REEL

    量产

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    10月 19, 2010

    - 10_0002

    arrow down

    Halogen Free Material Change for SSOP Products Assembled at Amkor

    10月 13, 2008

    - 06_0084

    arrow down

    Qualification of the 8" H Wafer Fab process at Analog Devices, Limerick, Ireland.

    ADG1334BRSZ

    量产

    ADG1334BRSZ-REEL

    量产

    软件和型号相关生态系统

    软件和型号相关生态系统

    评估套件

    评估套件 1

    reference details image

    EVAL-24TSSOP

    开关和多路复用器产品系列中用于24引脚TSSOP器件的评估板

    zoom

    EVAL-24TSSOP

    开关和多路复用器产品系列中用于24引脚TSSOP器件的评估板

    开关和多路复用器产品系列中用于24引脚TSSOP器件的评估板

    特性和优点

    • 24引脚TSSOP评估板
    • 通过箝位轻松改用主器件
    • 通过镀金引脚连接器添加无源元件
    • 用于信号输入/输出的SMB连接器
    • 板上提供额外的空间以便支持原型制作

    产品详情

    EVAL-24TSSOPEBZ评估板用于评估开关和多路复用器产品系列中的24引脚TSSOP器件,这些产品可单独购买。EVAL-24TSSOPEBZ采用箝位将24引脚TSSOP器件固定到评估板上,而无需焊接,因此多个器件可重复使用该板。


    24引脚TSSOP器件可箝位或焊接到评估板的中心。每个器件引脚还具有相应的链路(K1至K24),并可设置为VDD或GND。焊线螺丝端子提供VDD和GND。借助板上的SMB连接器,可向器件提供额外的外部信号。此外,板顶部还留有空间以便进行原型制作。


    相应的产品数据手册提供待测器件(DUT)的完整规格,使用评估板时应同时参考该用户指南与数据手册。

    工具和仿真

    工具及仿真模型 1

    LTspice®是一款强大高效的免费仿真软件、原理图采集和波形观测器,为改善模拟电路的仿真提供增强功能和模型。
