概览
优势和特点
- 电源电压范围：33 V
- 额定电源电压：+12 V、±15 V
- 导通电阻：130 Ω
- 无需VL 电源
- 3 V 逻辑兼容输入
- 轨到轨工作
- 16引脚TSSOP和16引脚SOIC封装
- 典型功耗：<0.03 μW
产品详情
ADG1311/ADG1312/ADG1313均为单芯片CMOS器件，内置四个采用CMOS工艺设计的独立可选开关。

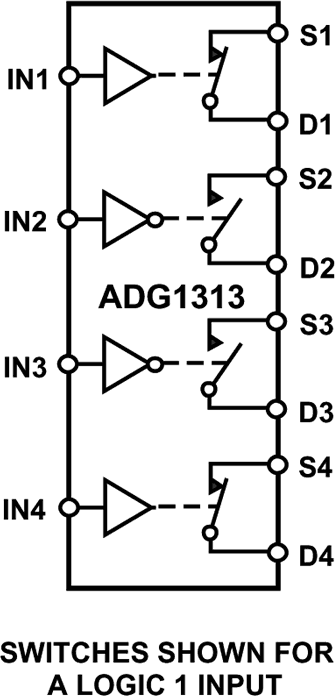

ADG1311/ADG1312/ADG1313均内置四个独立的单刀单掷(SPST)开关。ADG1311与ADG1312的不同是数字控制逻辑相反。ADG1311开关的接通条件是相关控制输入为逻辑0，而ADG1312则要求逻辑1。ADG1313有两个开关的数字控制逻辑与ADG1311相似，但其它两个开关的控制逻辑则相反。ADG1313为先开后合式开关，适合多路复用器应用。
接通时，各开关在两个方向的导电性能相同，输入信号范围可扩展至电源电压范围。在断开条件下，达到电源电压的信号电平被阻止。
应用
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
评估套件 (1)
参考资料
工具及仿真模型
SPICE模型
CIR
ADG1313 SPICE Macro Model
7.51 K
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADG1313YRUZ | 材料声明 | 质量和可靠性 | 16-Lead TSSOP | |
| ADG1313YRUZ-REEL7 | 材料声明 | 质量和可靠性 | 16-Lead TSSOP | |
| ADG1313YRZ | 材料声明 | 质量和可靠性 | 16-Lead SOIC | |
| ADG1313YRZ-REEL7 | 材料声明 | 质量和可靠性 | 16-Lead SOIC | |
| Wafer Fabrication Data |
