概览
优势和特点
- 频率范围为 5 MHz 至 1800 MHz
- 1800 MHz 时具有 25.8 dB 的高增益
- 出色的反向隔离：−37 dB（典型值）
- 出色的 NPR (MER) 性能：67 dBmV TCP 时为 51 dB
- 出色的回波损耗：
- −45 MHz 至 1218 MHz 时为 20 dB
- −1218 MHz 至 1800 MHz 时为 18 dB
- VDD 操作：5.0 V 至 8.0 V
- 可配置直流电流（总）范围为 250 mA 至 530 mA
- 32 引脚，5 mm x 5 mm，LFCSP 封装
产品详情
ADCA5191是一款中等功率增益模块放大器，可在灵活的偏置范围内提供出色的线性度，支持针对各种应用实现高能效设计。
该器件提供高达1800 MHz的25.8 dB平坦增益，使其非常适合有线电缆数据服务接口规范(DOCSIS) 4.0下游应用。该器件也非常适合以700 MHz作为输出级的上游应用。它可轻松采用工业标准的5 mm × 5 mm、32引脚引线框芯片级封装(LFCSP)，封装底部带有裸露焊盘以改善散热性能。
应用
产品生命周期
推荐新设计使用
本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

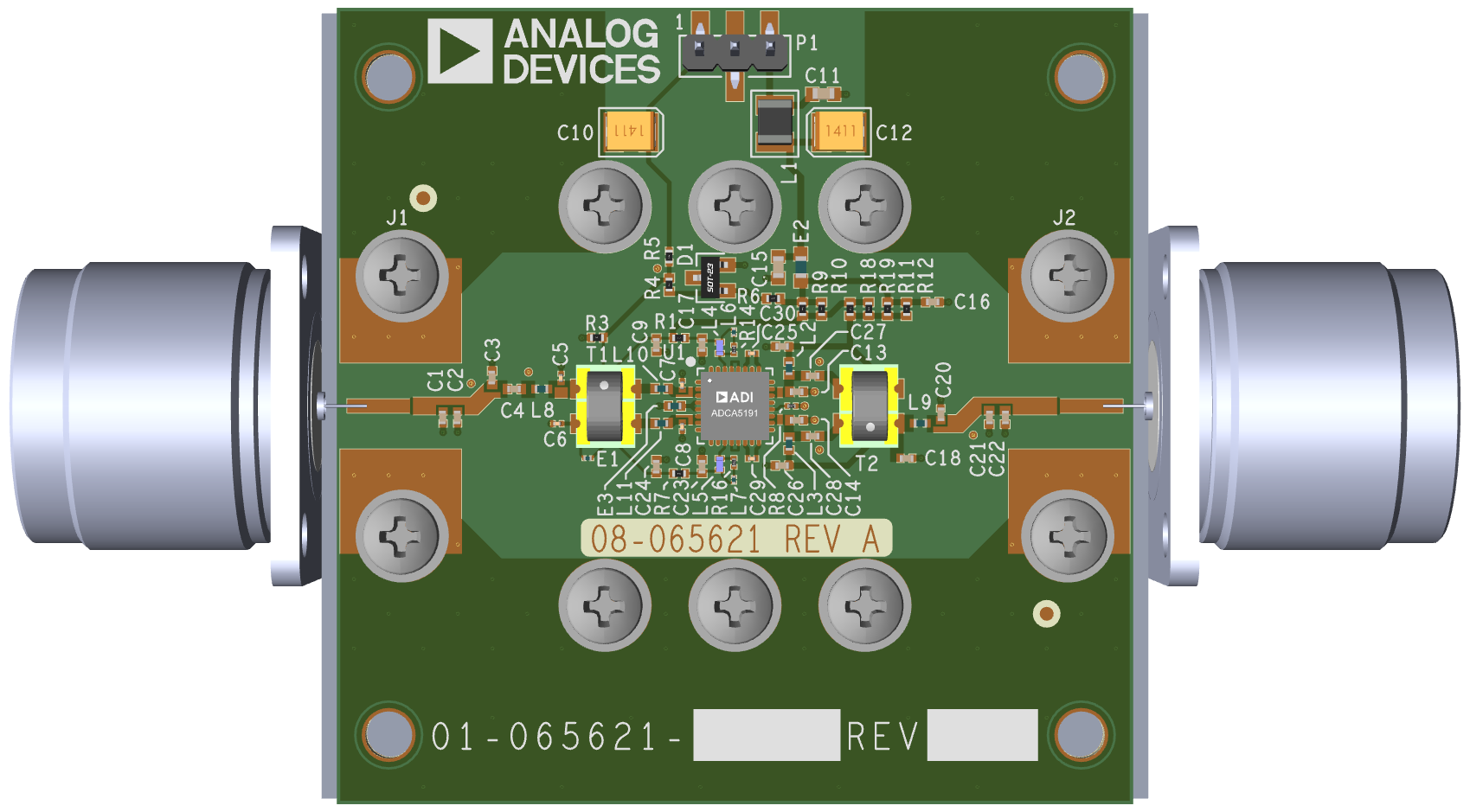

评估套件 (1)
参考资料
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADCA5191ACPZ | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| ADCA5191ACPZ-R7 | 材料声明 | 质量和可靠性 | 32-Lead LFCSP (5mm x 5mm x 0.75mm w/ EP) | |
| Wafer Fabrication Data |
