ADAU1463

具有更高 I2S 灵活性的 Sigma DSP 数字音频处理器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 符合汽车应用要求
  • 完全可编程的 DSP,适用于增强的声音处理
  • 配备了专用图形编程工具 SigmaStudio,适用于开发自定义信号流
  • 高达 294.912 MHz、32 位 SigmaDSP 内核,电压 1.2 V
    • 高达 24 千字程序内存
    • 高达 80 千字参数/数据 RAM
    • 48 kHz 时每样本多达 6144 个 SIMD 指令
    • 48 kHz 时数字音频延迟池高达 1600 ms
  • 音频 I/O 和路由
    • 4 个串行输入端口,4 个串行输出端口
    • 48 通道、32 位数字 I/O,采样率高达 192 kHz
    • 适用于 TDM、I2S、左对齐和右对齐格式以及 PCM 的灵活配置
    • 8 立体声 ASRC,比率介于 1:8 到 7.75:1 之间,动态范围是 139 dB
    • 192 kHz 时立体声 S/PDIF 输入和输出
    • 4 个 PDM 麦克风输入通道
    • 多通道、字节寻址 TDM 串行端口
  • 用于从晶体生成主时钟的时钟振荡器
  • 整数 PLL 和灵活的时钟发生器
  • 集成裸片温度传感器
  • I2C 和 SPI 控制接口(包括主从)
  • 独立操作
    • 从串行 EEPROM 自引导
    • 8 通道、10 位 SAR 辅助控制 ADC
    • 用于数字控制和输出的 26 个多用途引脚
  • 用于从 3.3 V 电源产生 1.2 V 电压的片内稳压器
  • 88 引脚 12 mm × 12 mm LFCSP 封装以及 5.3 mm 裸焊盘
  • 温度范围:−40°C 至 +105°C
更多细节
show more Icon

ADAU1463/ADAU1467 是符合汽车应用要求的音频处理器,数字信号处理能力远远超过早期 SigmaDSP® 器件。它们相互兼容引脚和寄存器,并与 ADAU1450/ADAU1451/ADAU1452 SigmaDSP® 处理器兼容。硬件架构经过重组优化,可实现高效的音频处理。音频处理算法支持无缝组合应用流处理(按采样)、多速率处理和块处理模式。通过 SigmaStudio® 图形编程工具,可创建直观、交互式的强大信号处理流。增强后的数字信号处理器 (DSP) 内核架构与之前几代 SigmaDSP 相比,执行某些类型的音频处理算法所需的指令显著减少,因此代码效率得到大幅提升。

1.2 V、32 位 DSP 内核可以高达 294.912 MHz 的频率运行,并在 48 kHz 的标准采样率下最多可执行每样本 6144 个单指令多数据 (SIMD) 指令。功能强大的时钟发生器硬件,包括一个灵活的锁相环 (PLL) 以及多个分数整数输出,支持标准音频采样率。范围广泛的非标准速率最多可以同时生成 15 个采样率。这些时钟发生器,再加上板载异步采样率转换器 (ASRC) 和灵活的硬件音频路由矩阵,使 ADAU1463/ADAU1467 成为理想的音频中心,可大大简化结构复杂的多速率音频系统的设计。

ADAU1463/ADAU1467 具有四个输入串行端口和四个输出串行端口。每个器件都具有一个异步时钟域,可作为位时钟和帧同步主时钟或从属时钟工作。每个串行端口支持多条数据线。八个 SDATAIOx 引脚中的每个引脚都可与四个输入串行端口或四个输出串行端口中的任一端口相关联。使用可分配的数据引脚可以让串行端口使用单个位时钟和帧时钟发射或接收音频数据的附加通道。每个补充数据引脚可以承载串行音频的两到八个通道。这种灵活的配置提供更多音频输入/输出 (I/O) 通道而无需高速运行串行端口,并可使系统具有附加串行音频外设。这些扩展的串行音频端口,再加上时钟发生器、板载异步采样率转换器 (ASRC) 和灵活的硬件音频路由矩阵,使 ADAU1463/ADAU1467 成为理想的音频中心,可大大简化结构复杂的多速率音频系统的设计。

ADAU1463/ADAU1467 接口可连接各种模数转换器 (ADC)、数模转换器 (DAC)、数字音频器件、放大器和控制电路,包括高配置的串行端口、I2C、串行外设接口 (SPI)、Sony/Philips Digital Interconnect Format (S/PDIF) 接口,以及多用途 I/O 引脚。专用的抽取滤波器最多可对 4 个 MEMS 麦克风的脉冲密度调制 (PDM) 输出进行解码。

通过独立的主从 I2C/SPI 控制端口,ADAU1463/ADAU1467 可由微控制器等外部主器件进行编程和控制,也可直接对从外设进行编程和控制。自引导功能和主控制端口可实现复杂的独立系统。

请注意,在本数据手册全文中,多功能引脚(例如 SDATAIO4/MP20)可能使用引脚全称或引脚的单一功能指代,例如 MP20(如果仅与该功能相关时)。

应用

  • 汽车音频处理
    • 音响主机
    • 分布式放大器
    • 后座娱乐系统
    • 干线放大器
  • 商业和专业音频处理

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADAU1463WBCPZ150
  • HTML
  • HTML
ADAU1463WBCPZ150RL
  • HTML
  • HTML
ADAU1463WBCPZ300
  • HTML
  • HTML
ADAU1463WBCPZ300RL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 14, 2021

- 20_0257

CANCELLED: Assembly Site Transfer of Select LFCSP Products to UTAC Thailand

ADAU1463WBCPZ150

量产

ADAU1463WBCPZ150RL

ADAU1463WBCPZ300

量产

ADAU1463WBCPZ300RL

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

9月 14, 2021

- 20_0257

arrow down

CANCELLED: Assembly Site Transfer of Select LFCSP Products to UTAC Thailand

ADAU1463WBCPZ150

量产

ADAU1463WBCPZ150RL

ADAU1463WBCPZ300

量产

ADAU1463WBCPZ300RL

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

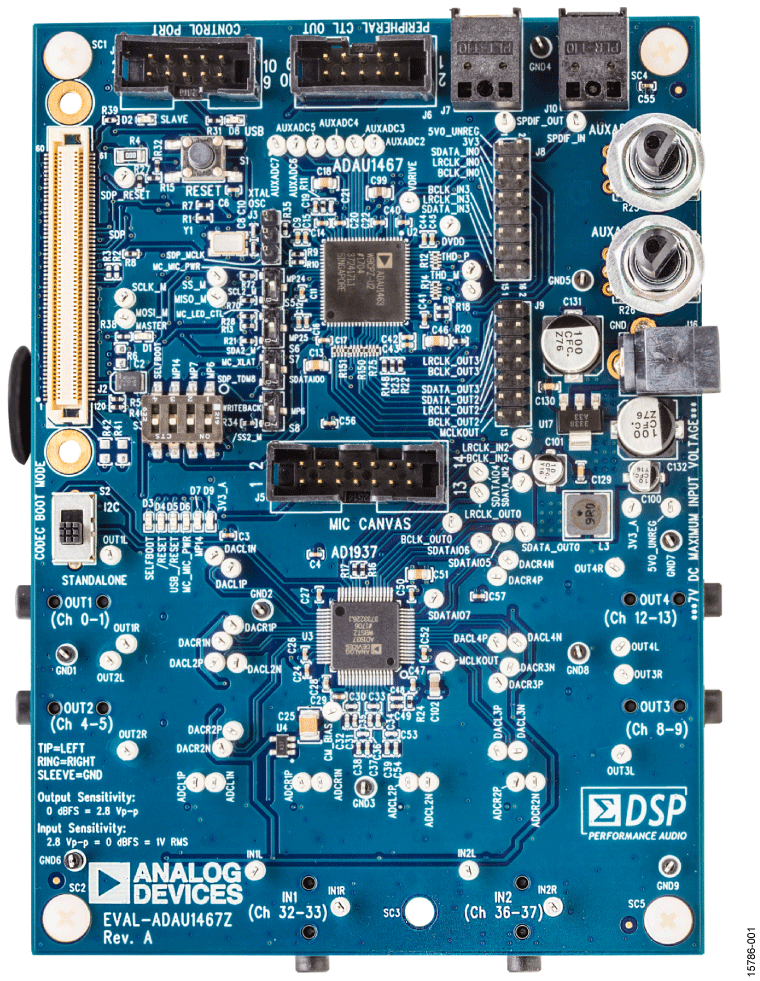

EVAL-ADAU1467Z

适用于 ADAU1463 和 ADAU1467 SigmaDSP 音频处理器的评估板

zoom

EVAL-ADAU1467Z

适用于 ADAU1463 和 ADAU1467 SigmaDSP 音频处理器的评估板

适用于 ADAU1463 和 ADAU1467 SigmaDSP 音频处理器的评估板

特性和优点

  • 4 个模拟输入
  • 8 个模拟输出
  • 立体声 S/PDIF 输入和输出
  • 自引导 EEPROM
  • 具有可通过接口连接到板外外设的头部

产品详情

该板适合ADAU1467和ADAU1463 SigmaDSP®处理器的评估和软件开发。请注意ADAU1467和ADAU1463的功能完全相同;不过,ADAU1467比ADAU1463包含更多的程序和数据存储器。使用该评估板评估ADAU1463时,选择ADAU1463模块(请参见SigmaStudio部分中的“设置通信”),而不是ADAU1467,如图16所示。执行此操作将通知编译器限制分配的存储器数量以便匹配ADAU1463。对于ADAU1463和ADAU1467,此用户指南中的所有其他程序和说明均相同。


通过该评估板,可访问ADAU1467的数字串行音频端口。四个模拟输入和八个模拟输出由评估套件随附的AD1937编解码器提供。开关可评估由具有多路复用功能的许多引脚提供的备选特性,且许多接头可访问串行音频端口以及主机和从机控制端口。这些可选模式和接头使EVAL-ADAU1467Z非常适合大型应用电路的原型制作以及初始器件评估。ADAU1467内核可通过ADI公司的SigmaStudio®软件编程设置,该软件通过USB接口(USBi)与评估板接口。板载电子可擦除可编程只读存储器(EEPROM)可针对自引导模式进行编程。该评估板采用6 V直流电源供电,根据评估板的要求进行稳压。印刷电路板(PCB)采用4层设计,内层具有接地层和电源层。该评估板包括用于外部模拟输入和输出的连接器以及光学索尼/飞利浦数字接口(S/PDIF)接口。主时钟由集成的振荡器电路以及板载12.288 MHz无源晶振提供。


有关完整详情,请参见ADAU1467和AD1937数据手册,使用该评估板时必须同时使用该用户指南与数据手册。
