概览
优势和特点
- 通过汽车应用认证
- 完全可编程音频DSP，可改善声音处理性能
- 可利用专有图形编程工具SigmaStudio开发自定义信号流程
- 294.912 MHz、32位SigmaDSP内核(1.2 V)
- 48 kHz时每样本最多6144个SIMD指令
- 16 k字参数/数据RAM
- 48 kHz时数字音频延迟池最高340 ms - 音频I/O和路由
- 4个串行输入端口，4个串行输出端口
- 48通道、32位数字I/O，采样速率高达192 kHz
- 用于TDM、I2S、左对齐和右对齐格式、以及PCM的灵活配置
- 最多8个立体声ASRC（采样比范围：1:8至7.75:1，动态范围：139 dB）
- 立体声S/PDIF输入和输出
- 四个PDM麦克风输入通道
- 欲了解更多特性，请参考数据手册
产品详情
ADAU1452/ADAU1451/ADAU1450是获得汽车认证的音频处理器，数字信号处理能力远超早先的SigmaDSP®器件。 其硬件架构经过重构，针对高效音频处理做了优化。 音频处理算法采用逐样本和逐模块范式实现，它们可在信号处理流程中同时执行，方法是使用图形编程工具SigmaStudio™。 与前几代SigmaDSP所需的指令相比，重构的数字信号处理器(DSP)内核架构能以大幅精简的指令执行某类音频处理算法，从而极大地改善代码效率。
1.2 V、32位DSP内核的工作频率最高可达294.912 MHz，每样本以48 kHz标准采样速率执行最多6144条指令。 另外，除了工业标准速率，还提供各种宽范围采样速率。 整数PLL和灵活的时钟发生器硬件可同时生成最多15个音频采样速率。 这些时钟发生器与板载异步采样速率转换器(ASRC)以及灵活的硬件音频路由矩阵结合，使ADAU1452/ADAU1451/ADAU1450成为理想的音频集线器，极大地简化了复杂的多速率音频系统设计。
ADAU1452/ADAU1451/ADAU1450集成高度可配置的串行端口、S/PDIF接口（ADAU1452和ADAU1451上）和多功能输入/输出引脚，可连接广泛的ADC、DAC、数字音频器件、放大器和控制电路。 这些器件针对性地集成了抽取滤波器，能直接连接PDM输出型MEMS麦克风。
独立的从机器件和主机I2C/SPI控制端口不但允许通过外部主机器件对ADAU1452/ADAU1451/ADAU1450进行编程和配置，而且作为主机还允许直接编程和配置外部从机器件。 利用此灵活性，再加上自引导功能，即可设计出独立系统，无需外部输入即可正常工作。
高能效DSP内核执行整个程序，其功耗仅为几百mW，甚至在温度超过100℃的最差情况下，也可在最高程序负载下运行，同时功耗低于一瓦特。ADAU1452/ADAU1451/ADAU1450具有相对较低的功耗和小尺寸，是代替体积较大的通用DSP器件的理想选择——后者在相同的处理负载下功耗更高。
ADAU1452、ADAU1451和ADAU1450的区别
该器件的三种型号通过存储器、DSP内核频率、S/PDIF接口的可用性以及ASRC配置加以区分。
由于ADAU1450不包含S/PDIF接收器和发射器，所以其SPDIFIN和SPDIFOUT引脚无效。 此外，ADAU1450中任何与S/PDIF输入或输出相关的寄存器设置在其工作时均无效。
同样，由于ADAU1450不包含ASRC，所以ADAU1450中任何与ASRC相关的寄存器设置在其工作时均无效。
应用
- 汽车音频处理
音响主机
导航系统
后座娱乐系统
DSP放大器（音响系统放大器） - 商用和专业音频处理
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

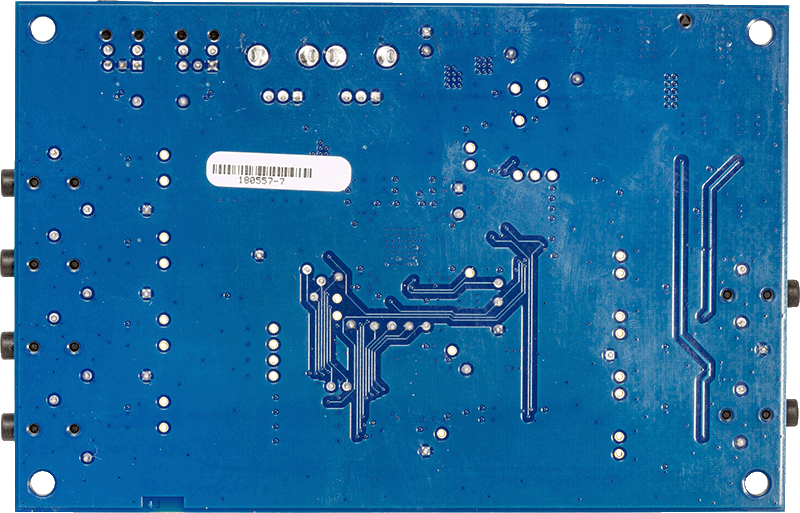

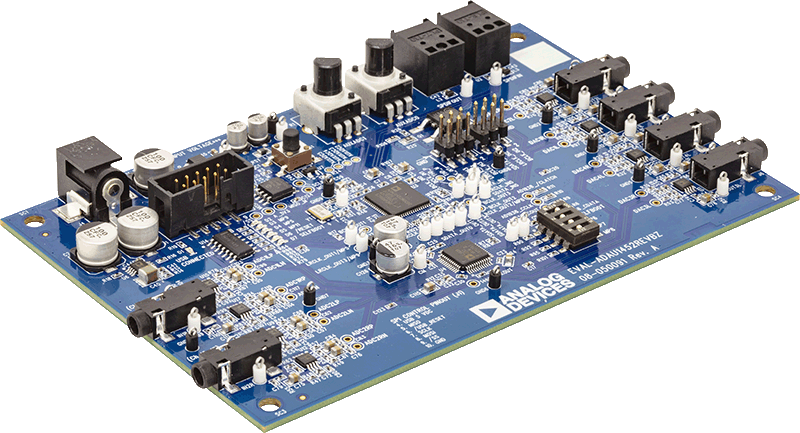

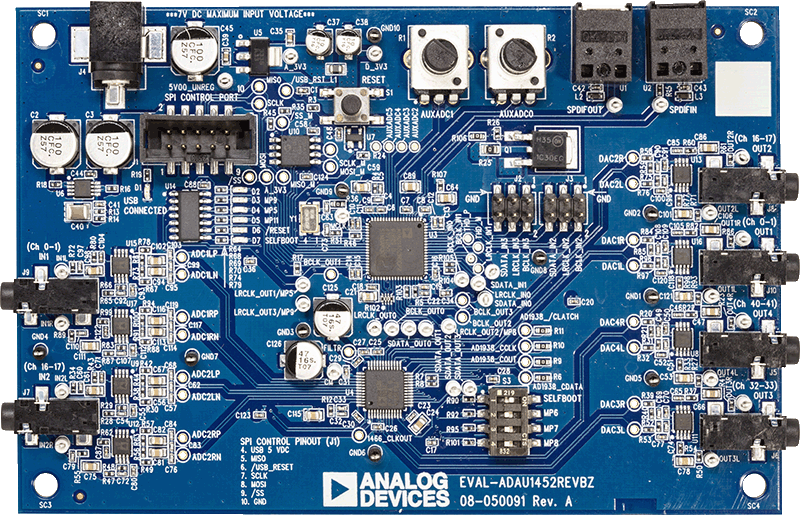

评估套件 (1)
参考资料
软件代码及系统需求
软件开发工具
SigmaStudio
图形开发工具，用于ADI DSP音频处理器和A2B®收发器的编程、开发和调试软件。
工具及仿真模型
IBIS模型
IBS
ADAU1451 IBIS Model
13.39 M
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| ADAU1451WBCPZ | 材料声明 | 质量和可靠性 | 72-Lead LFCSP (10mm x 10mm w/ EP) | |
| ADAU1451WBCPZ-RL | 材料声明 | 质量和可靠性 | 72-Lead LFCSP (10mm x 10mm w/ EP) | |
| Wafer Fabrication Data |
