ADAS1000-3

低功耗、3电极心电图 (ECG) 模拟前端

更多 showmore-icon

Info : 推荐新设计使用 tooltip
Info : 推荐新设计使用 tooltip
产品详情
特性
  • 生物电信号输入,数字信号输出
  • 3个采集(ECG)通道和1个受驱导联
  • 可采用Master ADAS1000 或 ADAS1000-1实现8电极+ RLD 组合
  • 交流和直流导联脱落检测
  • 3导联上运行内置起搏信号检测算法
    支持使用者起博信号
  • 胸阻抗测量(内部/外部路径)
  • 可选参考导联
  • 可调噪声与功耗控制,关断模式
  • 低功耗运行
    11 mW (1 导联),15 mW (3 导联)
  • 提供导联或电极数据
  • 欲了解更多特性,请参考数据手册
更多细节
show more Icon

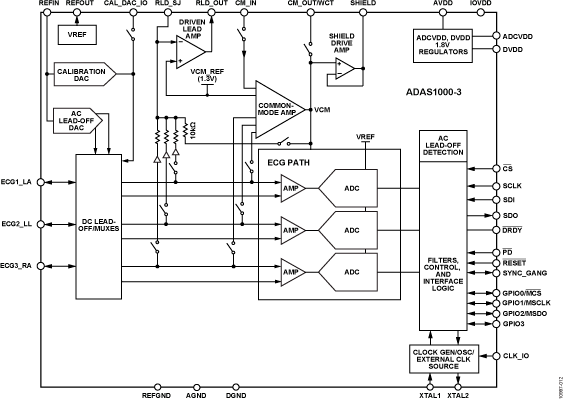

ADAS1000-3/ADAS1000-4 能够测量心电图(ECG)信号、胸阻抗、起搏伪像及导联连接/脱落状态,并将此信息以数据帧的形式输出,以可编程数据速率提供导联/矢量或电极数据。它具有低功耗和小尺寸特性,适合电池供电的便携式应用。它还是一款高性能器件,因此适用于高端诊断设备。

ADAS1000-4是功能全面的3通道ECG,集成了呼吸和脉搏检测功能;而ADAS1000-3仅提供ECG通道,没有呼吸和脉搏检测功能。

ADAS1000-3/ADAS1000-4旨在简化采集和确保高质量ECG信号的任务。这些器件针对生物电信号应用提供了一种低功耗、小型数据采集系统。它还具有一些有助于提高ECG信号的采集质量辅助特性,包括:多通道均值受驱导联、可选的参考驱动、快速过载恢复、返回幅度和相位信息的灵活呼吸电路、在三个导联上运行内置起搏信号检测算法,以及交流或直流导联脱落检测选项。多个数字输出选项则确保监控和分析信号的灵活性。心脏后处理是一种增值功能,可在外部DSP、微处理器或FPGA上执行。

由于ECG系统应用广泛,因此ADAS1000-3/ADAS1000-4采用一种功耗/噪声调整结构,以提高功耗为代价降低噪声。为了省电,可以关闭信号采集通道,也可以降低数据速率。

为了简化制造测试、开发以及提供整体上电测试,ADAS1000-3/ADAS1000-4具备许多特性,例如:通过校准DAC提供直流和交流测试激励、CRC冗余测试,以及对相关寄存器地址空间的回读功能。

输入结构为差分放大器输入,允许用户选择不同配置方案来实现最佳应用。

ADAS1000-3/ADAS1000-4 提供两种封装选择:56引脚LFCSP和64引脚LQFP;额定温度范围为-40°C至+85°C。

应用
    ECG:监护和诊断
  • 床边病人监护
  • 便携式遥测
  • 动态心电监护仪
  • 自动体外除颤器(AED)
  • 心脏除颤器
  • 便携式监护仪
  • 心脏起搏器编程器
  • 病人运送
  • 压力测试

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
ADAS1000-3BCPZ
  • HTML
  • HTML
ADAS1000-3BCPZ-RL
  • HTML
  • HTML
ADAS1000-3BSTZ
  • HTML
  • HTML
ADAS1000-3BSTZ-RL
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 26, 2023

- 23_0025

Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor

10月 13, 2016

- 15_0027

Assembly Transfer of Large Body Punched LFCSP Products to Amkor Philippines

12月 2, 2013

- 13_0288

ADAS1000 Die Revision and Datasheet Change

ADAS1000-3BCPZ

量产

ADAS1000-3BSTZ

量产

12月 7, 2016

- 16_0033

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select QFP Products

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

6月 26, 2023

- 23_0025

arrow down

Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor

10月 13, 2016

- 15_0027

arrow down

Assembly Transfer of Large Body Punched LFCSP Products to Amkor Philippines

12月 2, 2013

- 13_0288

arrow down

ADAS1000 Die Revision and Datasheet Change

ADAS1000-3BCPZ

量产

ADAS1000-3BSTZ

量产

12月 7, 2016

- 16_0033

arrow down

Assembly Relocation to Stats ChipPAC Jiangyin and Test Transfer to Stats ChipPAC Singapore of Select QFP Products

评估套件

评估套件 1

reference details image

EVAL-ADAS1000

ADAS1000 评估板

zoom

EVAL-ADAS1000

ADAS1000 评估板

产品详情

EVAL-ADAS1000SDZ是用于ADAS1000的全功能评估套件。评估套件包含评估板,配备2个ADAS1000器件,能够展示最高12引脚的ECG捕捉。套件内包含医用级+5V壁式适配器,配备全球可互换的壁式插头,附带CD中有用于数据捕捉和显示的用户软件。此软件可控制ADAS1000寄存器,能够捕捉并显示ECG数据、呼吸数据,检测脉搏并存储数据供脱机处理。该评估板仅用于硅芯片评估,不能直接连接至动物或人体。此评估板与系统开发平台(SDP)一起使用,或者可通过专用串行接口连接器(J4)直接与SDP接口。SDP控制器板通过USB 2.0连接至PC。评估板连接至SDP控制器板。ADAS1000评估板无法直接连接至PC。在PC上运行的评估软件通过SDP控制器板与评估板通信。SDP控制器板在以下订购指南中单独列出(EVAL-SDP-CB1Z)。如果以前未购买过SDP控制器板,请购买该产品以确保获得完整的评估设置。
