概览

优势和特点

  • 用于冗余系统的高精度、双通道、隔离式AMR角度传感器
  • 角度范围:0°至180°
  • 典型角度误差:0.1°
  • 每通道模拟正弦和余弦输出
  • 比例输出电压,低热漂移和低长时间漂移
  • 可驱动逐次逼近型(SAR)模数转换器(ADC)或Σ-Δ型ADC
  • 磁阻(MR)电桥温度补偿模式
  • 温度范围:-40°C至+150°C
  • 电源电压(VDD):3 V至5.5 V
  • 最小相位延迟
  • 采用16引脚SOIC封装
  • 通过汽车应用认证

产品详情

ADA4571-2是一款双通道各向异性磁阻(AMR)传感器,集成信号调理放大器和ADC驱动器。该器件产生模拟输出,指示周围磁场的角位置。

每个通道在一个封装内集成两个芯片:一个AMR传感器和一个可变增益仪表放大器。ADA4571-2提供与旋转磁场角度相关的干净且放大的每通道余弦和正弦输出信号。输出电压范围与电源电压成比例。

每个检测通道含有两个单独的且互成45°角的惠斯登电桥。与IC封装平面平行的旋转磁场提供两路正弦输出信号,且传感器与磁场方向的角度α频率翻倍。在与IC封装平面平行的的均质场内,输出信号与传感器和磁体之间的气隙无关。

ADA4571-2采用16引脚SOIC封装。

产品聚焦

  1. 接触式角度测量。
  2. 测量磁场方向而非磁场强度。
  3. 对气隙变化的敏感度非常小。
  4. 工作距离远。
  5. 即使是微弱的饱和场也能实现极佳精度。
  6. 热漂移和长时间漂移极小。
  7. 迟滞可忽略。
  8. 单芯片解决方案。

应用

  • 永磁同步电机(PMSM)控制与定位
  • 非接触式角度测量与检测
  • 磁性角位置检测

产品生命周期 icon-recommended 推荐新设计使用

本产品已上市。数据手册包含所有最终性能规格和工作条件。ADI公司推荐新设计使用这些产品。

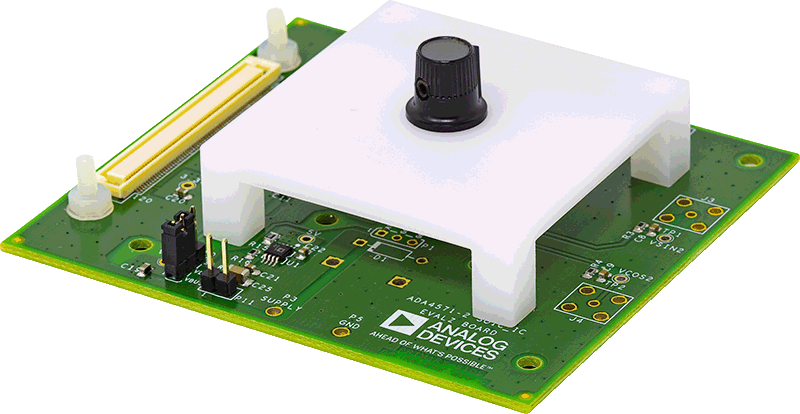

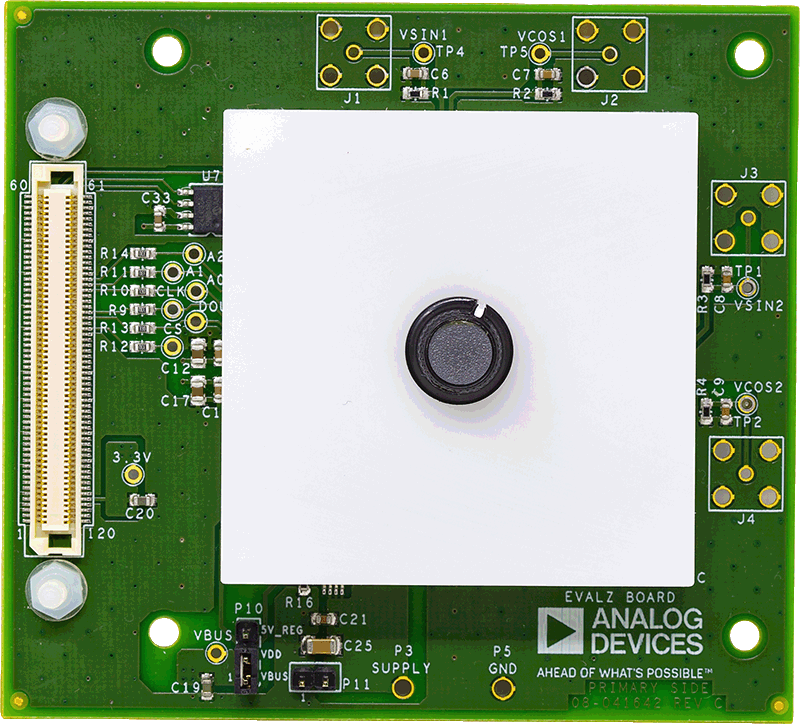

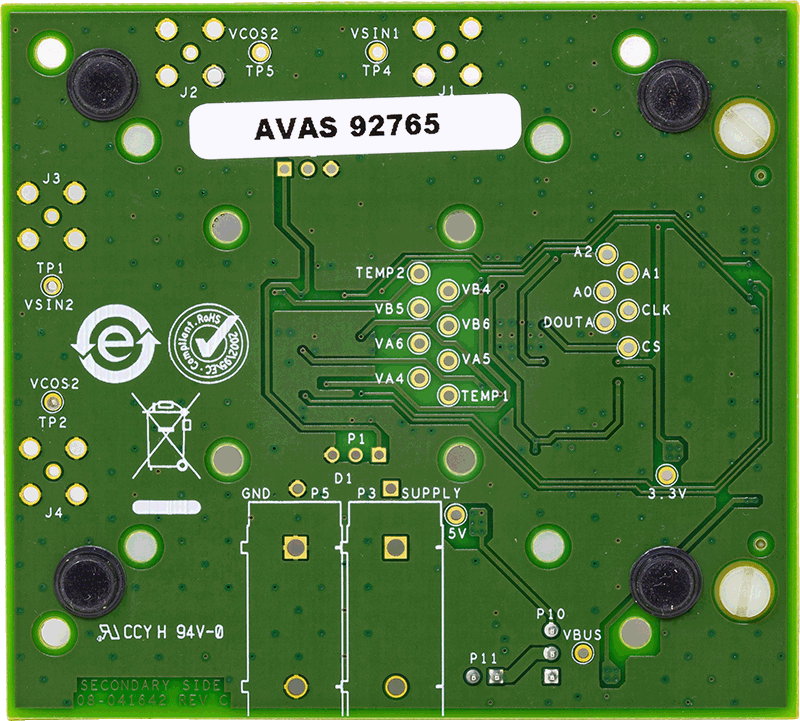

评估套件 (1)
