AD9874

量产

低功耗中频数字化子系统

数据手册 (Rev. A) 产品选型表
产品模型
2
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

产品详情

  • 输入频率：10至300 MHz
  • 基带(I/Q)数字输出
  • 电源电压：2.7 V至3.6 V
  • 输出信号带宽：10至270 KHz
  • 单边带噪声系数（SSB NF）：8 dB
  • 三阶交调截点(IIP3)：+1 dBm（典型值，最大偏置）
  • 动态范围：95 dB（12 dB连续AGC范围使能时）
  • 中频输入：-18 dBm或-30 dBm（最大值，AGC禁用）
  • LO和时钟采样频率合成器
  • 可编程抽取系数、输出格式、AGC和频率合成器设置
AD9874
低功耗中频数字化子系统
AD9874 Functional Block Diagram
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目
提问

参考资料

数据手册 1

技术文章 3

了解更多
添加至 myAnalog

将产品添加到myAnalog 的现有项目或新项目中（接收通知）。

创建新项目

评估套件

eval board
schematic 1
EVAL-AD9864-AD9874

AD9864和AD9874评估板

立即购买 更多内容

产品详情

AD9864/AD9874-EBZ评估板及其附带软件用于简单评估高度集成的IC。 AD9864和AD9874均为通用IF子系统，可对信号带宽范围为6.8 kHz至270 kHz的低电平10 MHz-300 MHz IF输入进行数字化处理。 AD9864/AD9874-EBZ设计灵活，允许用户针对不同的潜在应用对其配置。 在IF输入信号路径中，器件焊盘可用于实现不同的IF阻抗匹配网络。 LO和CLK信号可以从片上VCO电路外部施加或内部获得。 片内LO和CLK频率合成器的基准电压源可以通过外部FREF输入或片上26 MHz晶振(XO)施加。


评估板旨在与ADI高速转换器评估平台(HSC-ADC-EVALCZ)接口，以便实现数据采集和控制，但可以通过通用连接器与其他FPGA、DSP或微控制器开发平台轻松接口。 简单的软件SPI控制GUI可轻松配置AD9864/AD9874。 ADI VisualAnalog软件用于实时数据分析。


EVAL-AD9864-AD9874
AD9864和AD9874评估板

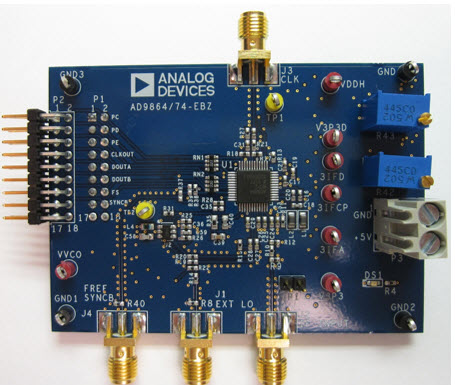

AD9864/AD9874 Image
