AD9776

量产

双通道、12位、1 GSPS数模转换器

产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

Viewing:

概述

  • 低功耗(全部工作条件下):1.0 W (1 GSPS),600 mW (500 MSPS)
  • 无杂散动态范围(SFDR):78 dBc (fOUT = 100 MHz)
  • 单载波WCDMA ACLR = 79 dBc (80 MHz中频)
  • 可调模拟输出:8.7 mA至31.7 mA,RL = 25 Ω至50 Ω
  • 新颖的2×、4×和8×插值器/粗调复数调制器允许将载波置于DAC带宽中的任意位置
  • 辅助DAC可以控制外部VGA及失调
  • 多芯片同步接口
  • 高性能、低噪声锁相环(PLL)时钟乘法器
  • 数字反sinc滤波器
  • 100引脚、裸露焊盘TQFP封装

AD9776/AD9778/AD9779分别是双通道、12/14/16位、高动态范围数模转换器(DAC),提供1 GSPS采样速率,可以产生高达奈奎斯特频率的多载波。这些器件具有针对直接变频传输应用进行优化的特性,包括复合数字调制以及增益与失调补偿。DAC输出经过优化,可以与AD8349等模拟正交调制器无缝接口。串行外设接口(SPI®)允许对许多内部参数进行编程和回读。满量程输出电流可以在10 mA至30 mA范围内进行编程。这些器件采用先进的0.18 μm CMOS工艺制造,以1.8 V和3.3 V电源供电,总功耗为1.0 W,并采用100引脚TQFP封装。

产品聚焦

  1. 利用超低噪声与交调失真(IMD)特性,从基带到高中频的宽带信号可以实现高质量合成。
  2. 专有DAC输出开关技术可增强动态性能。
  3. 电流输出配置简便,可以用于各种单端或差分电路拓扑结构。
  4. CMOS数据输入接口,具有可调设置与保持功能。
  5. 新颖的2×、4×和8×插值器/粗调复数调制器允许将载波置于DAC带宽中的任意位置。

应用

  • 无线基础设施
    WCDMA、CDMA2000、TD-SCDMA、WiMAX、GSM
  • 数字高/低中频合成
  • 内部数字上变频功能
  • 发射分集
  • 宽带通信:LMDS/MMDS、点对点
  • 数据手册,Rev. A,3/07

    AD9776
    双通道、12位、1 GSPS数模转换器
    AD9776 Functional Block Diagram AD9776 Pin Configuration
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

    创建新项目
    提问

    参考资料

    了解更多
    添加至 myAnalog

    Add media to the Resources section of myAnalog, to an existing project or to a new project.

    创建新项目

    软件资源

    找不到您所需的软件或驱动?

    申请驱动/软件

    硬件生态系统

    部分模型 产品周期 描述
    AD9776A 量产 双通道、12位、1 GSPS数模转换器
    Modal heading
    添加至 myAnalog

    将产品添加到myAnalog 的现有项目或新项目中(接收通知)。

    创建新项目

    工具及仿真模型

    AD9776 IBIS Models 1


    评估套件

    eval board
    AD-DAC-FMC

    AD-DAC-FMC-ADP

    产品详情

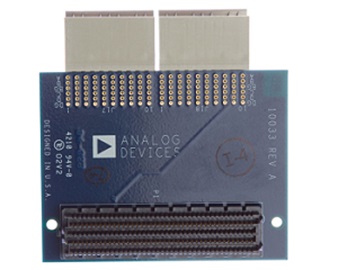

    利用AD-DAC-FMC-ADP适配板,ADI公司的所有DPG2兼容型高速DAC评估板都能够用在配备FMC连接器的Xilinx®评估板上。 该适配板采用低引脚数(LPC)的FMC连接器,因此能够用在LPC或HPC主机上(例如ML605或SP605)。

    有关兼容评估板的列表,请查看数据模式发生器(DPG)高速DAC评估平台页面的“DPG2”信息。


    AD-DAC-FMC
    AD-DAC-FMC-ADP
