特性
- 功耗@ 3.3 V，2 mA输出
- 37 mW @ 10 MSPS
- 86 mW @ 125 MSPS
- 休眠模式：<3 mW @ 3.3 V
- 电源电压：1.8 V至3.3 V
- SFDR（至奈奎斯特频率）
- 84 dBc @ 1 MHz输出
- 75 dBc @ 10 MHz输出
- AD9714：NSD @ 10 MHz输出，125 MSPS，2 mA：−129 dBc/Hz
- 差分电流输出：1 mA至4 mA
- 2个片上辅助DAC
- CMOS输入，单端口供电
- 输出共模电压可调节：0 V至1.2 V
- 小外形尺寸、40引脚、符合RoHS 标准的LFCSP封装
.svg?rev=fd385c90e2cf4716ae9a8c8d20e6b8e3&la=zh&h=24&w=24&hash=7CDDC996281D9E966D391D97E93C6727){kind=icon}
AD9714/AD9715/AD9716/AD9717分别是引脚兼容的双通道、8/10/12/14位、低功耗数模转换器(DAC)，提供125 MSPS采样速率。这些TxDAC®转换器针对通信系统的发射信号路径进行了优化。所有器件都采用相同的接口、封装和引脚排列，可以根据性能、分辨率和成本，向上或向下选择适合的器件。
AD9714/AD9715/AD9716/AD9717均提供出色的交流和直流性能且支持最高125 MSPS的更新速率。
AD9714/AD9715/AD9716/AD9717具有灵活的电源电压范围（1.8 V至3.3 V）和低功耗特性，非常适合便携式和低功耗应用。
产品特色
- 低功耗。
DAC采用1.8 V至3.3 V单电源供电；总功耗在125 MSPS时降至35 mW（1.8 V电源）。低功耗空闲期间可以进入睡眠模式和省电模式。 - LVCMOS时钟输入。
高速、单端LVCMOS时钟输入支持125 MSPS转换速率。 - 与其它元件轻松接口。
利用0 V至1.2 V的可调共模输出特性，就可以与共模电平大于0 V的其它元件轻松接口。
应用
- 无线基础设施
- 微微蜂窝和毫微微蜂窝基站
- 医疗仪器
- 超声传感器激励
- 便携式仪器仪表
- 信号发生器、任意波形发生器
提问
在下面提交您的问题，我们将从 ADI 的知识库中给出最佳答案:
搜索
您可以在其他地方找到帮助
{{modalTitle}}
{{modalDescription}}
{{dropdownTitle}}
- {{defaultSelectedText}} {{#each projectNames}}
- {{name}} {{/each}} {{#if newProjectText}}
-
{{newProjectText}}
{{/if}}
{{newProjectTitle}}
{{projectNameErrorText}}
AD9714
文档
筛查
1 应用
-
全部
-
数据手册
-
用户手册
-
全部
-
英文
-
日文
数据手册
2
用户手册
3
1896 kB
WIKI
WIKI
产品技术资料帮助
ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
参考资料
ADI 始终高度重视提供符合最高质量和可靠性水平的产品。我们通过将质量和可靠性检查纳入产品和工艺设计的各个范围以及制造过程来实现这一目标。出货产品的“零缺陷”始终是我们的目标。查看我们的质量和可靠性计划和认证以了解更多信息。
| 产品型号 | 引脚/封装图-中文版 | 文档 | CAD 符号，脚注和 3D模型 |
|---|---|---|---|
| AD9714BCPZ |
40-Lead LFCSP (6mm x 6mm w/ EP)
|
|
|
| AD9714BCPZRL7 |
40-Lead LFCSP (6mm x 6mm w/ EP)
|
|
- AD9714BCPZ
- 引脚/封装图-中文版
-
40-Lead LFCSP (6mm x 6mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
- AD9714BCPZRL7
- 引脚/封装图-中文版
-
40-Lead LFCSP (6mm x 6mm w/ EP)
- 文档
-
HTML
Material Declaration
-
HTML
Reliablity Data
- CAD 符号，脚注和 3D模型
-
Ultra Librarian
-
SamacSys
根据型号筛选
产品型号
产品生命周期
PCN
2月 1, 2024
- 24_0009
Qualification of alternative Wafer Fab for TSMC 0.18um Mixed Signal CMOS Process
AD9714BCPZ
量产
AD9714BCPZRL7
量产
6月 26, 2023
- 23_0025
Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor
AD9714BCPZ
量产
AD9714BCPZRL7
量产
9月 13, 2017
- 16_0077
CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.
1月 6, 2012
- 11_0253
AD9717, AD9716, AD9715, AD9714 Minor Circuit and Die Attach Material Change
AD9714BCPZ
量产
AD9714BCPZRL7
量产
根据型号筛选
产品型号
产品生命周期
PCN
2月 1, 2024
- 24_0009
Qualification of alternative Wafer Fab for TSMC 0.18um Mixed Signal CMOS Process
AD9714BCPZ
量产
AD9714BCPZRL7
量产
6月 26, 2023
- 23_0025
Package Outline Drawing and Data Sheet Revision for Select LFCSP Products in Amkor
AD9714BCPZ
量产
AD9714BCPZRL7
量产
9月 13, 2017
- 16_0077
CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.
1月 6, 2012
- 11_0253
AD9717, AD9716, AD9715, AD9714 Minor Circuit and Die Attach Material Change
AD9714BCPZ
量产
AD9714BCPZRL7
量产
评估套件 2
SDP-H1
高速控制器板
产品详情

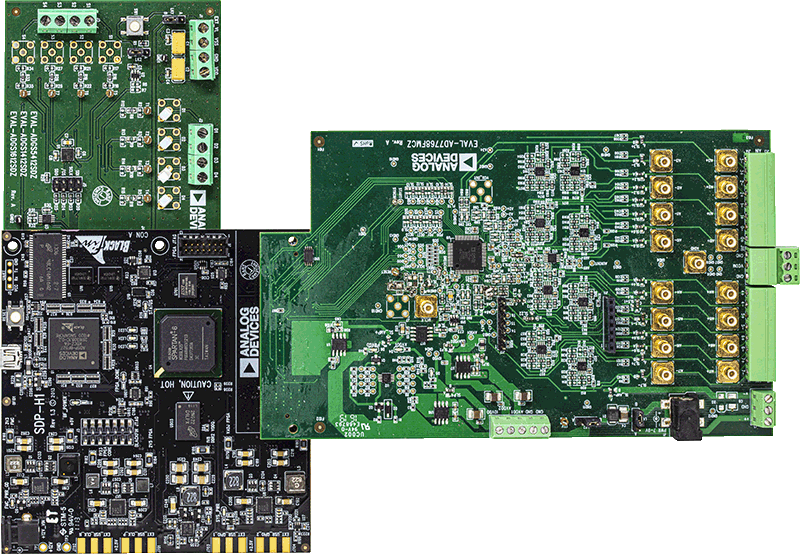

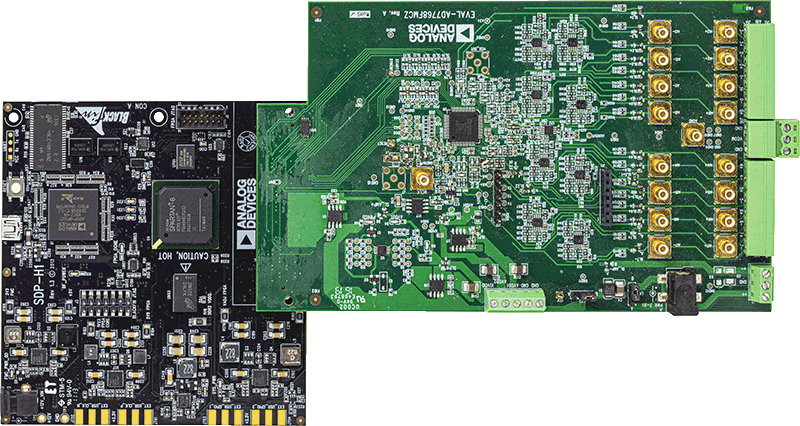

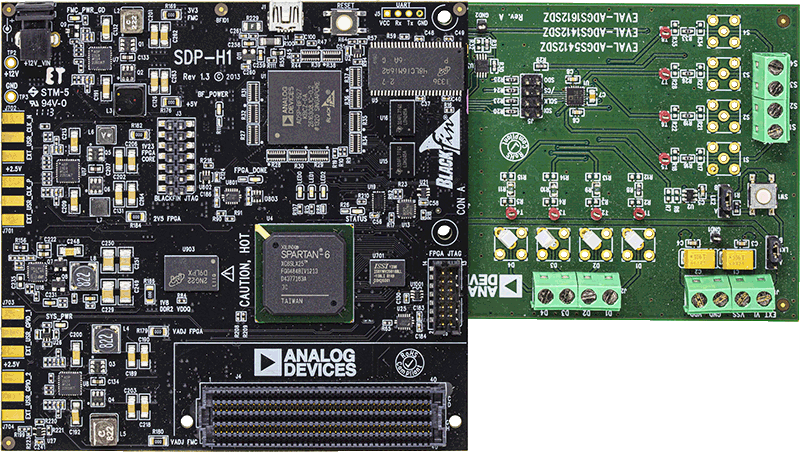

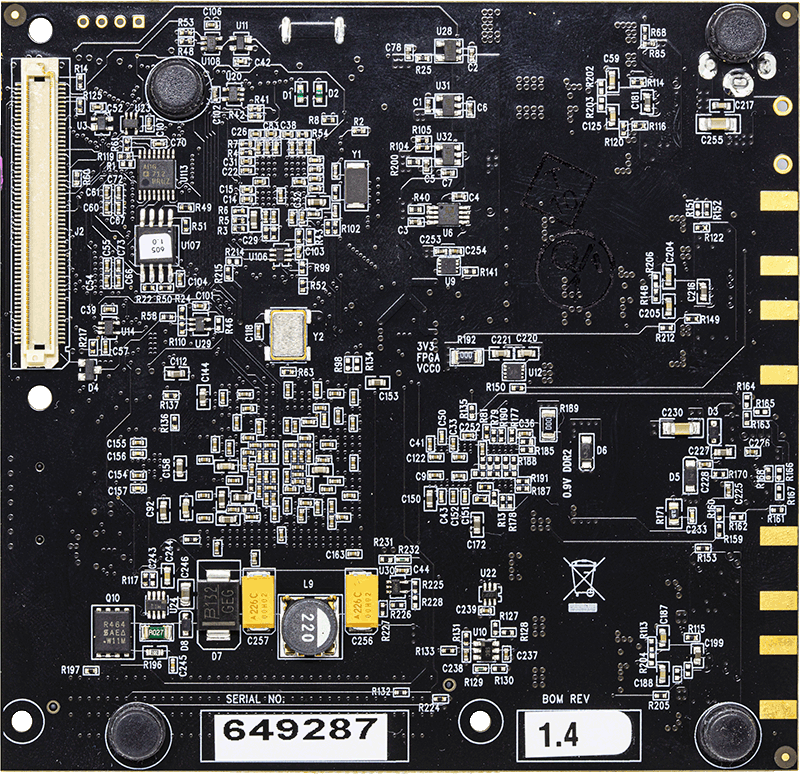

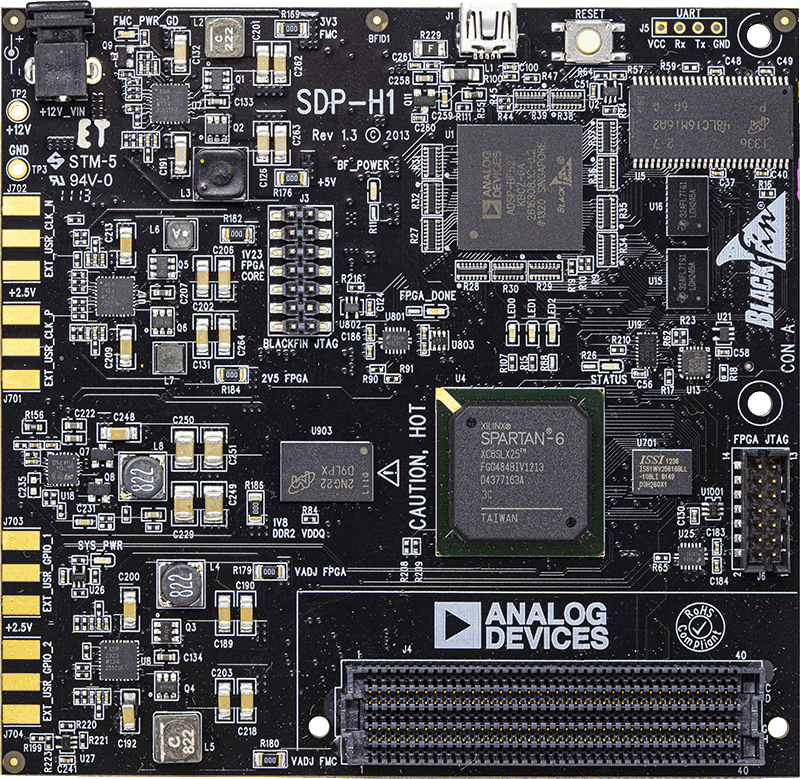

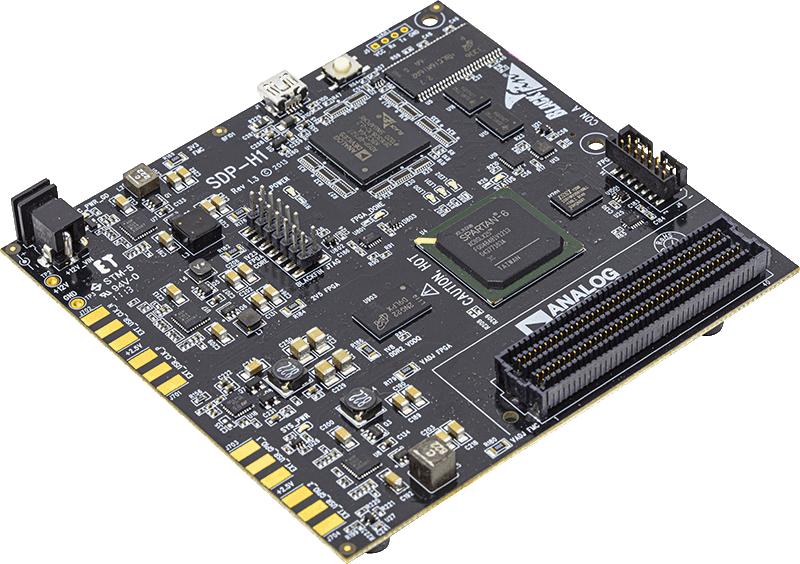

SDP-H1是系统演示平台(SDP)的高速控制器板。SDP-H1包含一个Xilinx® Spartan 6和ADSP-BF527处理器，通过一个USB 2.0高速端口与PC相连。借助控制器板，可以配置和捕获通过USB连接的PC子板上的数据。
SDP-H1具有一个FMC低引脚数( LPC)连接器与四个全差分LVDS相连，并且支持单端LVCMOS。该器件还包含120引脚连接器，位于SDP-B上，板上还有裸露的Blackfin处理器外设。该连接器提供可配置的串行、并行I2C和SPI以及GPIO通信线路，用于连接子板。用于控制随附子板的PC端应用软件随子板评估板子产品或Circuits from the Lab参考电路提供。
系统演示平台由一系列控制器板、转接板和子板构成，为评估ADI器件和基准电压源电路提供了一种简单易用、低成本的解决方案。有关整个平台的概述，请访问系统演示平台主页：www.analog.com/sdp
查看需要SDP-B的兼容产品评估板和参考电路板的完整列表。所有SDP-S兼容子板均可与SDP-B一同使用。
资料
WIKI
WIKI

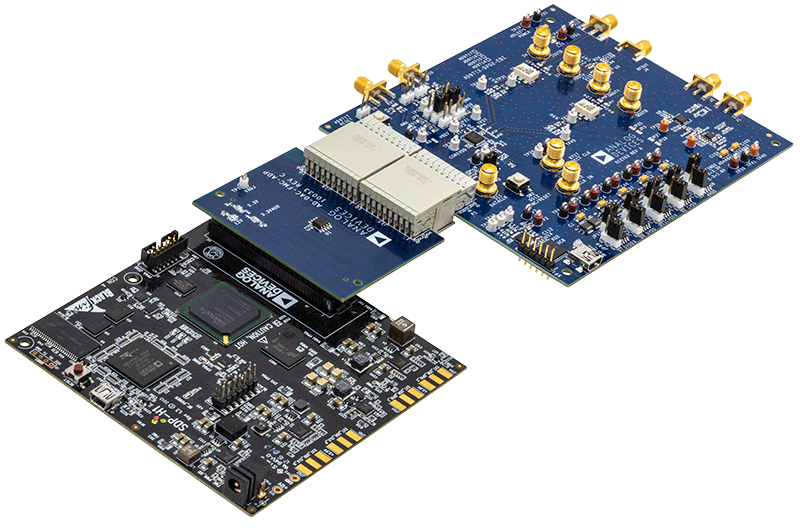

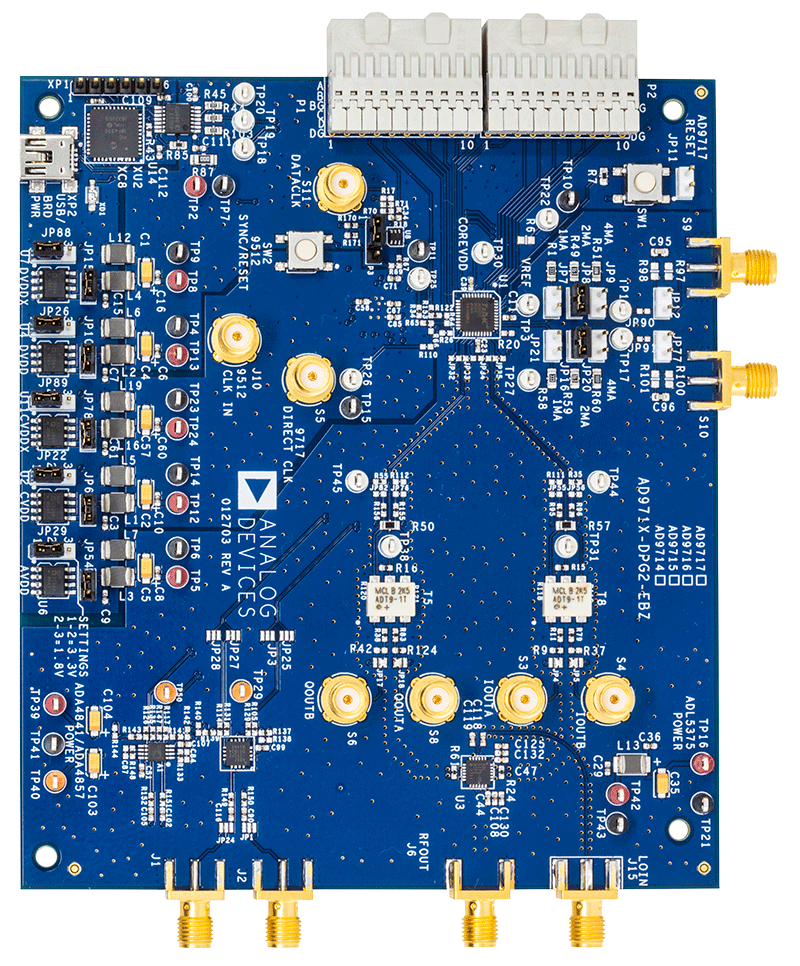

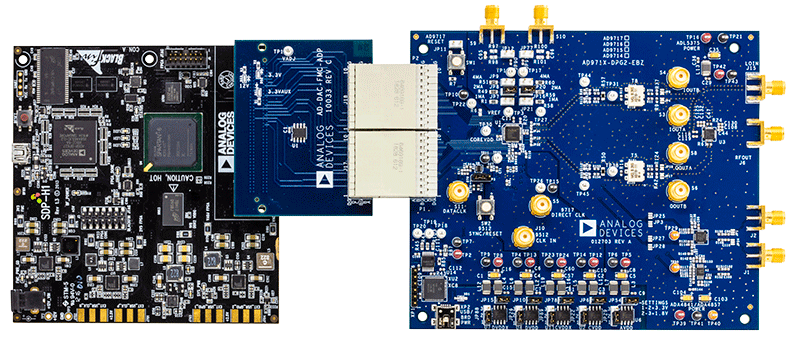

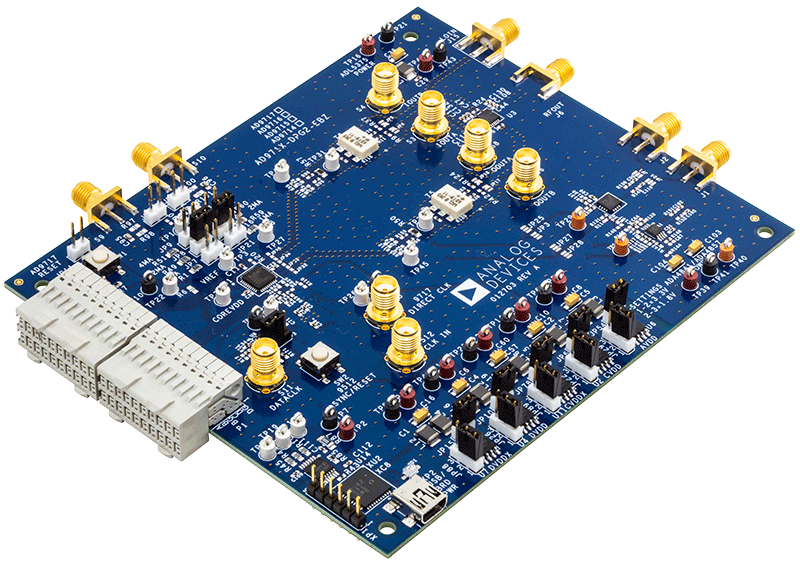

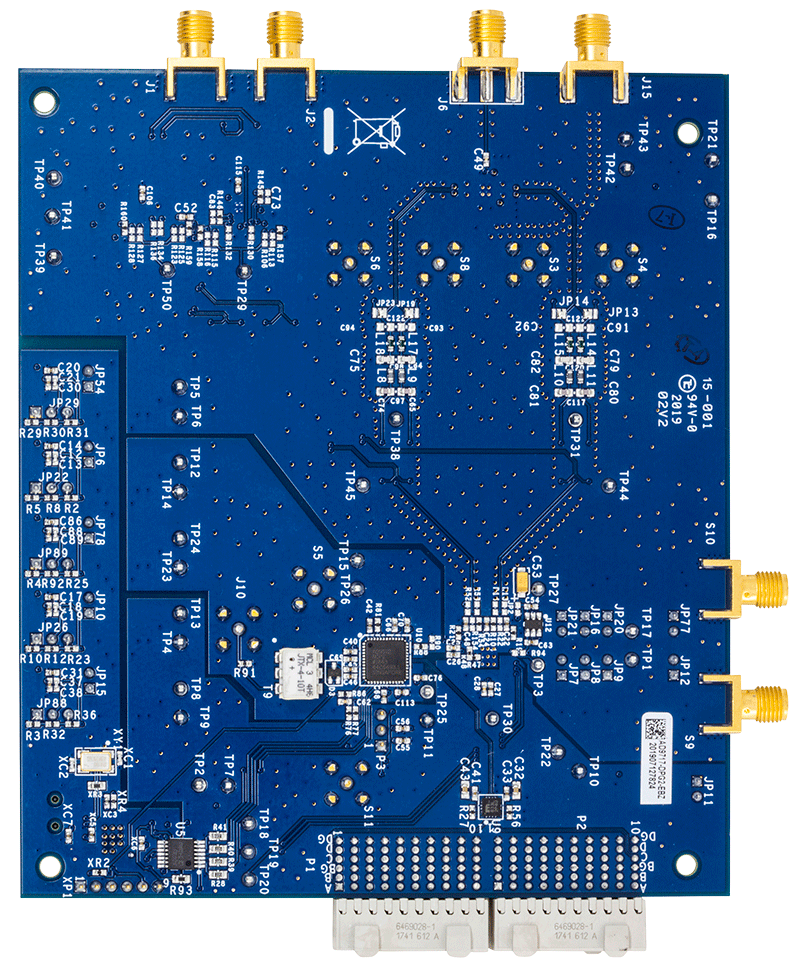

EVAL-AD9714
