概览

优势和特点

  • 12位、105 MSPS ADC
  • 片内线性自校准环路
  • 输出格式:二进制补码
  • 片内基准电压源和采样保持
  • 低功耗:850 mW(典型值,105 MSPS)
  • 模拟带宽:500 MHz
  • 信噪比(SNR):67 dB(47 MHz)
  • 无杂散动态范围(SFDR):
    80 dB(30 MHz AIN)
  • 2.0 V p-p差分模拟输入范围
  • +5.0 V单电源供电
  • +3.3 V CMOS/TTL输出

产品详情

AD9432是一款12位单芯片采样模数转换器(ADC),内置一个片内采样保持电路,专门针对高速转换和易用性进行了优化。该产品采用105 MSPS转换速率工作,在整个工作范围内都具有出色的动态性能。

该ADC只需一个5.0 V单电源和一个105 MHz编码时钟就能充分发挥工作性能。对于大多数应用来说,无需外部基准电压源或驱动器件。

数字输出为TTL/CMOS兼容,单独的输出电源引脚支持3.3 V逻辑接口。编码器输入支持差分或单端信号,且为TTL/CMOS兼容。12位数字输出可以采用+3.0 V(2.5 V至3.6 V)电源供电。

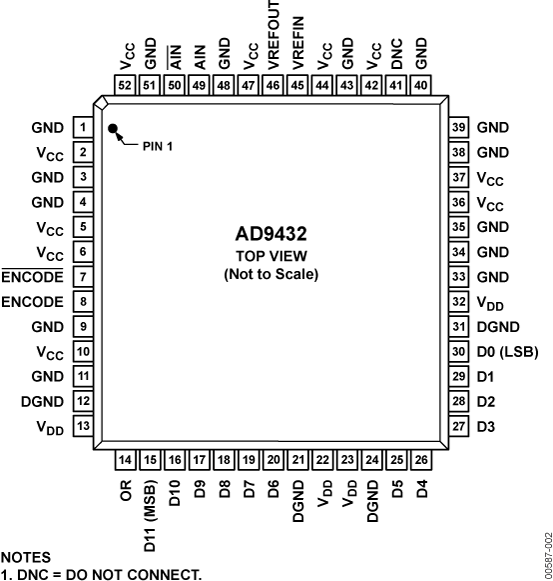

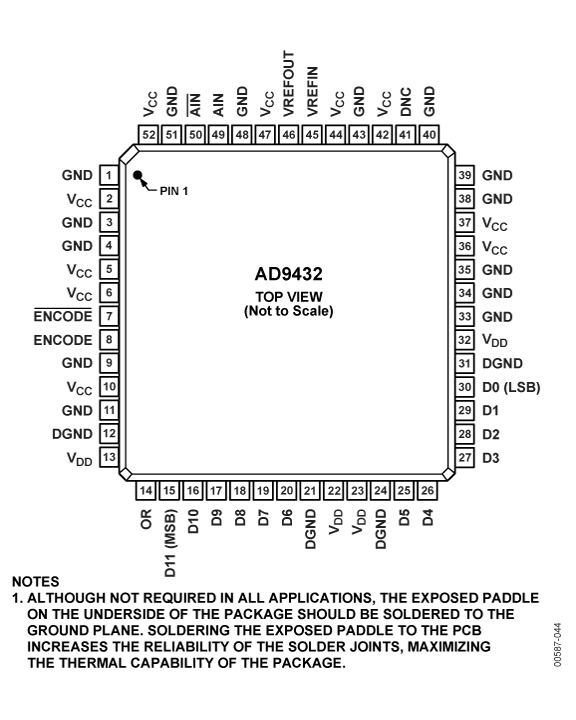

AD9432采用先进的BiCMOS工艺制造,提供52引脚公制方型塑料封装(52 LQFP),额定温度范围为-40°C至+85°C工业温度范围。

产品生命周期 icon-recommended 量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
