AD9287

4通道、8位、100 MSPS、串行LVDS、1.8 V ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 一个封装中集成4个ADC
  • 功耗:每通道133 mW(100 MSPS)
  • 信噪比(SNR):49 dB(至奈奎斯特频率)
  • 有效位数(ENOB):7.85位
  • 无杂散动态范围(SFDR):
    65 dBc(至奈奎斯特频率)
  • 出色的线性度:
    微分非线性(DNL)= ±0.2 LSB(典型值)
    积分非线性(INL)= ±0.2 LSB(典型值)
  • 串行LVDS(ANSI-644,默认)
  • 低功耗,减少信号选项(类似于IEEE 1596.3)
  • 数据时钟输出和帧时钟输出
  • 295 MHz全功率模拟带宽
  • 2 V p-p输入电压范围
  • 1.8 V电源供电
  • 串行端口控制
    全芯片及单一通道省电模式
    灵活的位定向
    生成内置及用户自定义数字测试码
    可编程时钟与数据对准
    可编程输出分辨率
    待机模式
更多细节
show more Icon
AD9287是一款4通道、8位、100 MSPS模数转换器(ADC),内置片内采样保持电路,专门针对低成本、低功耗、小尺寸和易用性而设计。该产品的转换速率最高可达100 MSPS,具有杰出的动态性能与低功耗特性,对小封装尺寸的应用很有意义。

该ADC要求采用1.8 V单电源供电以及LVPECL/CMOS/LVDS兼容型采样速率时钟信号,以便充分发挥其工作性能。对于大多数应用来说,无需外部基准电压源或驱动器件。

为获得合适的LVDS串行数据速率,该ADC会自动倍乘采样速率时钟。它提供一个数据时钟输出(DCO)用于在输出端捕获数据,以及一个帧时钟输出(FCO)用于发送新输出字节信号。它还支持独立关断各通道;禁用所有通道时,典型功耗低于2 mW。

该ADC内置多种功能特性,可使器件的灵活性达到优质、系统成本较低,例如可编程时钟与数据对准、生成可编程数字测试码等。可获得的数字测试码包括内置固定码和伪随机码,以及通过串行端口接口(SPI)输入的用户自定义测试码。

AD9287采用符合RoHS标准的48引脚LFCSP封装,额定温度范围为-40℃至+85°C工业温度范围。

产品聚焦

  1. 小尺寸:一个小型封装中集成4个ADC,节省空间。
  2. 低功耗:每通道133 mW (100 MSPS)。
  3. 易于使用:数据时钟输出(DCO)的工作频率高达400 MHz,支持双倍数据速率(DDR)操作。
  4. 使用灵活。SPI控制提供丰富灵活的特性,可满足各种特定系统的需求。
  5. 引脚兼容系列产品,包括AD9219(10位)、AD9228(12位)和AD9259(14位)。

应用

  • 医疗成像和无损超声检测
  • 便携式超声和数字波束形成系统
  • 正交无线电接收机
  • 分集无线电接收机
  • 磁带机
  • 光纤网络连接
  • 测试设备
  • 数据手册, Rev. B, 7/07

    提示:在直流耦合应用中驱动此ADC时,建议使用 AD8139ADA4938-1。在交流耦合应用中驱动此ADC时,建议使用 AD8351AD8352

    产品技术资料帮助

    close icon

    ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

    参考资料

    参考资料

    产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
    AD9287ABCPZ-100
    • HTML
    • HTML
    AD9287ABCPZRL7-100
    • HTML
    • HTML

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    9月 13, 2017

    - 16_0077

    CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.

    1月 29, 2014

    - 14_0014

    ADI Corporate Obsolescence Notice-January 2014 (Standard Products)

    根据型号筛选

    reset

    重置过滤器

    产品型号

    产品生命周期

    PCN

    9月 13, 2017

    - 16_0077

    arrow down

    CANCELLED: Conversion of Select 4x4, 5x5, 6x6 and 7x7mm LFCSP Package Outlines from Punch to Sawn and Transfer of Assembly Site to ASE Korea.

    1月 29, 2014

    - 14_0014

    arrow down

    ADI Corporate Obsolescence Notice-January 2014 (Standard Products)

    软件和型号相关生态系统

    软件和型号相关生态系统

    找不到您所需的软件或驱动?

    申请驱动/软件
    评估套件

    评估套件 1

    reference details image

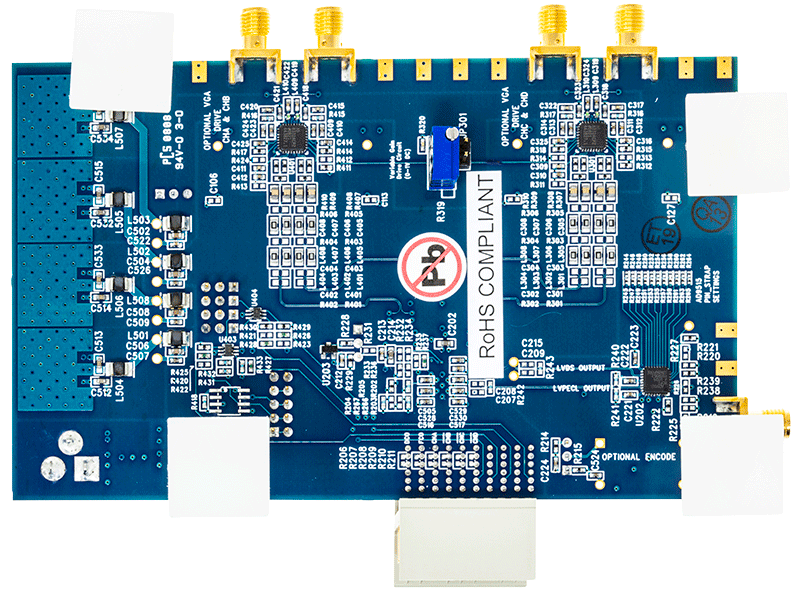

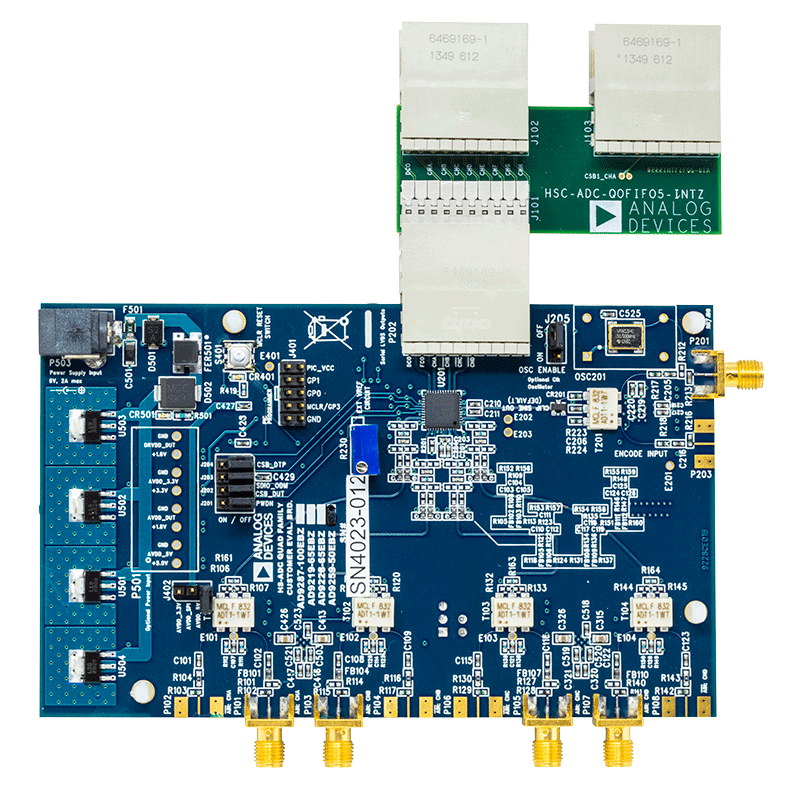

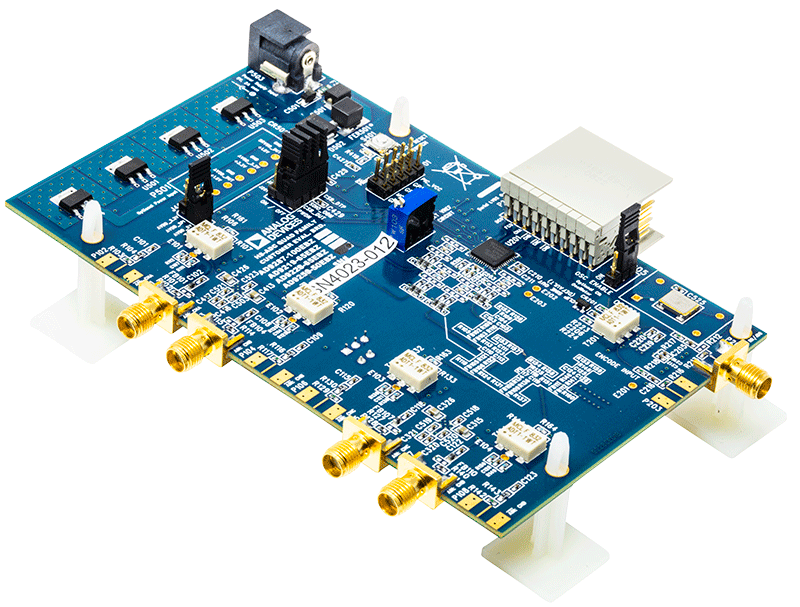

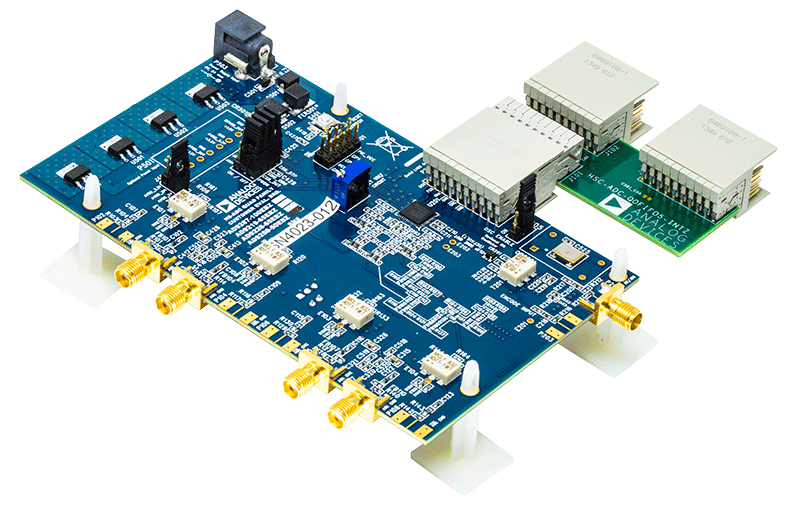

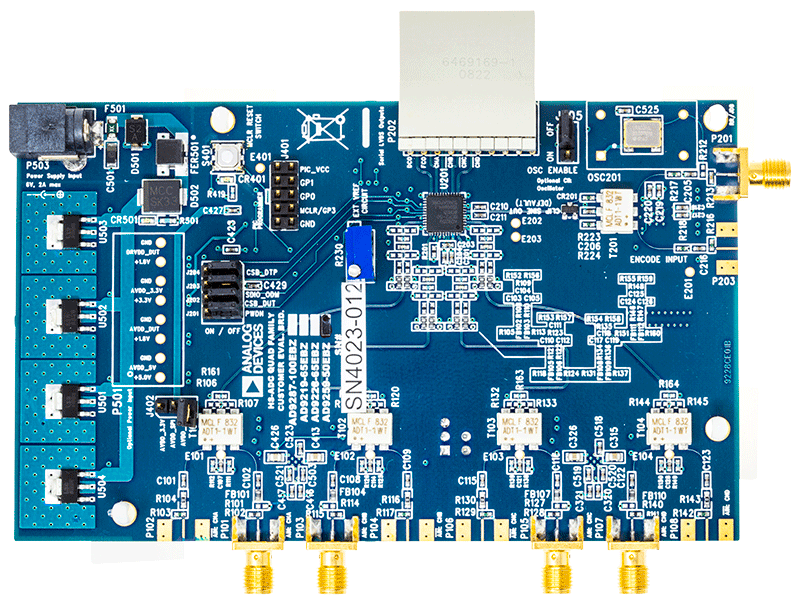

    EVAL-AD9287

    AD9287评估板

    zoom

    EVAL-AD9287

    AD9287评估板

    产品详情

    AD9287-100KITZ转接评估板用于评估四通道8位ADC AD9287。本参考设计提供在各种模式和配置下运行该器件所需的全部支持电路。它设计为可直接与HSC-ADC-EVALCZ的数据捕获卡进行接口,允许用户下载捕获的数据用于分析。Visual Analog软件包用来与器件的硬件部分实现接口,允许用户下载捕获的数据并通过用户友好型图形界面进行分析。同时,SPI控制器软件包也兼容硬件部分,允许用户使用AD9287的SPI可编程功能。

    AD9287数据手册提供了更多有关器件配置和性能的信息,在使用这些工具时应加以参考。所有文档、Visual Analog软件以及SPI控制器均可在 高速ADC评估板 页面上找到。欲了解更多信息,或有任何疑问,请发送电子邮件至 highspeed.converters@analog.com
