AD9280

完整8位、32 MSPS AD

英文数据手册

量产

顶部

概览

优势和特点
产品详情

优势和特点

与AD876-8引脚兼容
功耗：95 mW（3 V电源）
工作电压范围：+2.7V至+5.5V
微分非线性（DNL）误差：0.2 LSB
省电（休眠）模式

三态输出
超量程指示
内置钳位功能（直流复位）
可调片内基准电压
IF欠采样至135 MHz

产品详情

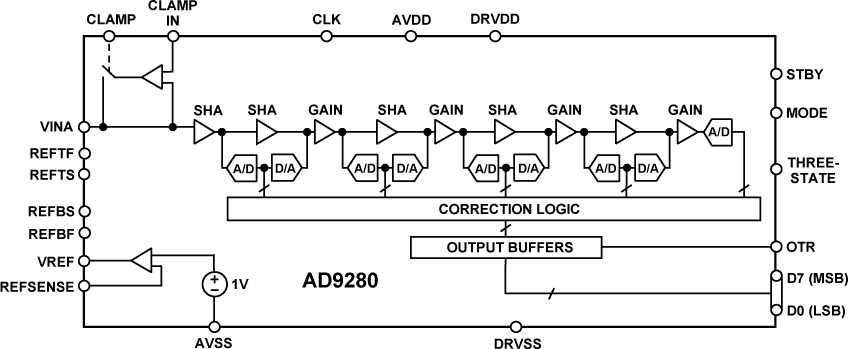

AD9280是一款单芯片、8位、32 MSPS模数转换器（ADC），采用单电源供电，内置一个片内采样保持放大器和基准电压源。它采用多级差分流水线架构，数据速率达32 MSPS，在整个工作温度范围内保证无失码。

AD9280的输入经过设计，使成像和通信系统的开发更加轻松。用户可以选择各种输入范围和偏移，并可通过单端或差分方式驱动输入。

采样保持放大器（SHA）既适用于在连续通道中切换满量程电平的多路复用系统，也适合采用最高Nyquist速率及更高的频率对单通道输入进行采样。利用片上钳位电路，可以使交流耦合输入信号偏移到预定电平。动态性能极为出色。

AD9280具有一个片上可编程基准电压源。也可以选用外部基准电压，以满足应用的直流精度与温度漂移要求。

采用一个单时钟输入来控制所有内部转换周期。数字输出数据格式为标准二进制。超量程（OTR）信号表示溢出状况，可由最高有效位来确定是下溢还是上溢。

AD9280采用+2.7 V至+5.5 V电源供电，非常适合高速应用中的低功耗操作。

额定温度范围为-40°C至+85°C工业温度范围。

产品分类

模数转换器
- 标准高速模数转换器>20 MSPS

类似器件点击在参数搜索中查看所有

产品生命周期量产

该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
