概览
优势和特点
- 八通道LNA、VGA、AAF与ADC
- 低噪声前置放大器(LNA) - 欲了解更多信息,请参考数据手册
- 可变增益放大器(VGA) - 欲了解更多信息,请参考数据手册
- 抗混叠滤波器(AAF) - 欲了解更多信息,请参考数据手册
- 模数转换器(ADC) - 欲了解更多信息,请参考数据手册
- 包括一个8 × 8差分交叉点开关,以支持连续波(CW)多普勒模式
- 低功耗,在12 bits/40 MSPS (TGC)时,每通道功耗为100 mW
- 连续波多普勒模式下,每通道功耗为70 mW
- 灵活的省电模式
- 过载恢复时间:<10 ns
- 欲了解更多特性,请参考数据手册
产品详情

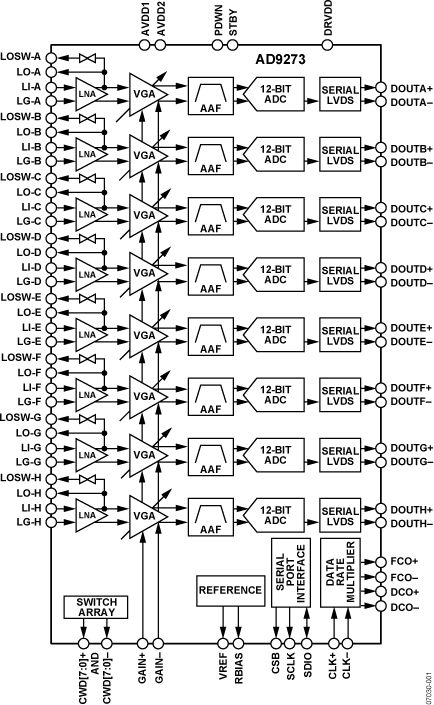

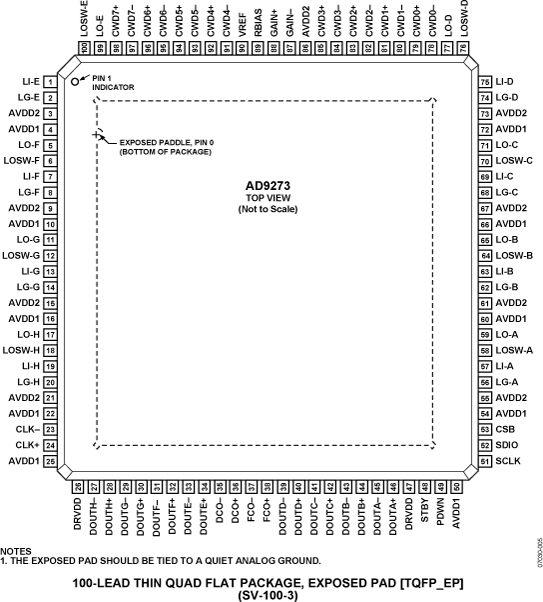

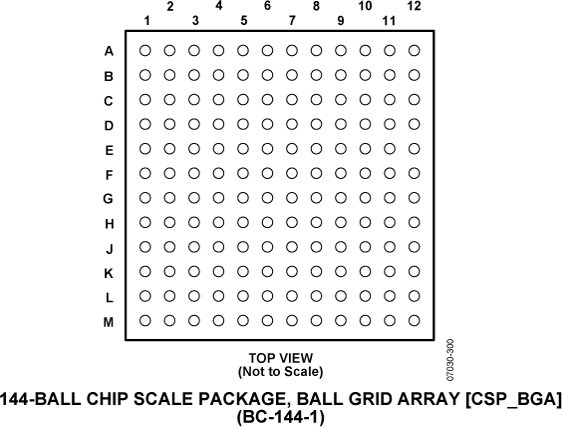

AD9273针对低成本、低功耗、小尺寸及易于使用的应用而设计。它集成了八通道的可变增益放大器(VGA)、低噪声前置放大器(LNA)、抗混叠滤波器(AAF)和10 MSPS~50 MSPS的12-bit模数转换器(ADC)。
每个通道都具有42 dB的可变增益范围、完全差分信号链路、有源输入前置放大器终端、最大增益52dB以及转换速率高达50 MSPS的ADC。通道专门针对动态范围与低功耗而优化,适合于对封装尺寸有很高要求的应用。
LNA具有单端-差分增益,能通过SPI进行选择。增益为21.6 dB时,LNA输入噪声典型值为1.2 nV/√Hz,在最大增益下,所有通道的折合到输入端噪声为1.4 nV/√Hz。假设噪声带宽为15 MHz且LNA增益为21.6 dB,则输入信噪比(SNR)约为87 dB。在连续波多普勒模式下,LNA输出驱动一个跨导放大器,该放大器通过一个8 × 8差分交叉点开关进行切换。该开关可通过SPI进行设置。
应用
- 医疗成像/超声
- 汽车雷达
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计,但也可能有更新的替代产品。
