AD9243
量产完整14位、3 MSPS单芯片ADC
- 产品模型
- 2
产品详情
- 低功耗:110 mW
- +5 V单电源
- 积分非线性误差:2.5 LSB
- 微分非线性误差:0.6 LSB
- 折合到输入端噪声:0.36 LSB
- 片内采样保持放大器和基准电压源
- 信纳比:79.0 dB
- 无杂散动态范围:91.0 dB
- 超量程指示
- 数据输出格式:标准二进制
- 44引脚MQFP封装

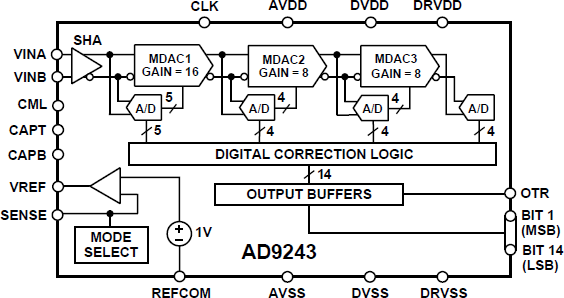

AD9243是一款3 MSPS、14位模数转换器(ADC),采用单电源供电。它采用高速、低成本的CMOS工艺及新颖的架构,分辨率和速度均达到现有混合方案的水平,而功耗与成本却低得多。这是一款完整的单芯片ADC,内置片内高性能、低噪声采样保持放大器和可编程基准电压源。也可以选用外部基准电压,以满足应用的直流精度与温度漂移要求。该器件采用多级差分流水线架构,内置数字输出纠错逻辑,在整个工作温度范围内保证无失码。
AD9243的输入非常灵活,能够与成像、通信、医疗和数据采集系统实现轻松接口。真差分输入结构使单端输入和差分输入接口均支持各种输入范围。采样保持放大器(SHA)既适用于在连续通道中切换满量程电平的多路复用系统,也适合采用最高Nyquist速率及更高的频率对单通道输入进行采样。AD9243在采用直接IF下变频的通信系统中也有出色的表现,因为在差分输入模式下,SHA可以实现远超过其额定1.5 MHz Nyquist频率的出色动态性能。
采用一个单时钟输入来控制所有内部转换周期。数字输出数据格式为标准二进制。超量程(OTR)信号表示溢出状况,可由最高有效位来确定是下溢还是上溢。
