AD9224

12位、40 MSPS单芯片ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 低功耗:415 mW
  • +5 V单电源
  • 保证无失码
  • 微分非线性(DNL)误差:±0.33 LSB
  • 片内采样保持放大器和基准电压源
  • 信噪比(SNR):68.3 dB
  • 无杂散动态范围(SFDR):81 dB
  • 超量程指示
  • 数据输出格式:标准二进制
  • 28引脚SSOP封装
  • 与3 V逻辑兼容


更多细节
show more Icon

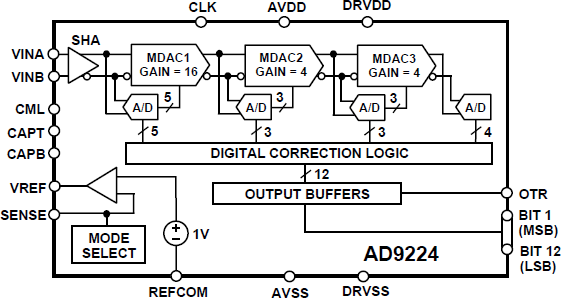

AD9224是一款单芯片、12位、40 MSPS模数转换器(ADC),采用单电源供电,内置一个片内高性能采样保持放大器和基准电压源。它采用多级差分流水线架构,内置输出纠错逻辑,在40 MSPS数据速率时可提供12位精度,并保证在整个工作温度范围内无失码。

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD9224ARSZ
  • HTML
  • HTML
AD9224ARSZRL
  • HTML
  • HTML
