概览
优势和特点
- 完整的双通道匹配ADC
- 低功耗：215 mW (+3 V)
- 单电源：2.7 V至5.5 V
- 微分非线性误差：0.4 LSB
- 片内模拟输入缓冲
- 片内基准电压源
- 信噪比：57.8 dB
- 9个以上有效位
- 无杂散动态范围：–73 dB
- 保证无失码
- 28引脚SSOP封装
产品详情

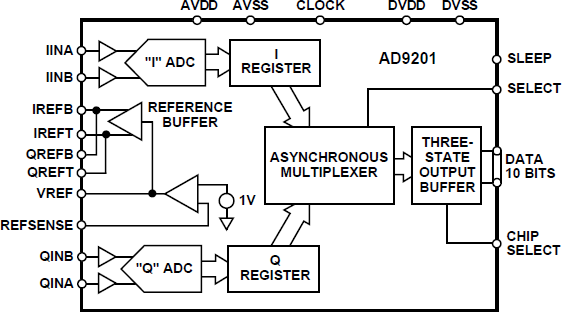

AD9201是一款完整的双通道、20 MSPS、10位CMOS ADC，专门针对要求两个ADC高度匹配的应用（例如通信应用中的I/Q通道）进行了优化。20 MHz采样速率和宽输入带宽可涵盖窄带与扩频两种通道。AD9201集成两个10位、20 MSPS ADC、两个输入缓冲放大器、一个内部基准电压源和多路复用数字输出缓冲。
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。
参考资料
-
AN-905: VisualAnalog™转换器评估工具1.0版用户手册8/18/2020
-
AN-835: 高速ADC测试和评估 (Rev. 0)6/9/2013
-
AN-282: 采样数据系统基本原理[中文版] (Rev. A)11/9/2007
-
AN-737: 如何用ADIsimADC完成ADC建模 (Rev. B)11/9/2007
-
AN-935: ADC变压器耦合前端设计[中文版] (Rev. 0)10/8/2007
-
AN-715: 走近IBIS模型：什么是IBIS模型？它们是如何生成的？ (Rev. 0)12/14/2004
-
AN-345: 低频和高频电路接地12/6/2004
-
AN-756: 系统采样以及时钟相位噪声和抖动的影响[中文版] (Rev. 0)12/2/2004
-
AN-501: 孔径不确定度与ADC系统性能[中文版] (Rev. A)11/29/2004
-
AN-741: 鲜为人知的相位噪声特性11/29/2004
工具及仿真模型
设计工具
Visual Analog
对于正在选择或评估高速ADC的设计工程师，VisualAnalog™是一个将一组功能强大的仿真和数据分析工具与一个用户友好的图形界面集成在一起的软件包。
设计资源
ADI始终把满足您可靠性水平的产品放在首要位置。我们通过在所有产品、工艺设计和制造过程中引入高质量和可靠性检查实践这一承诺。发运的产品实现“零缺陷”始终是我们的目标。
| Part Number | Material Declaration | Reliability Data | Pin/Package Drawing | CAD Symbols, Footprints & 3D Models |
|---|---|---|---|---|
| AD9201ARS | 材料声明 | 质量和可靠性 | 28-Lead SSOP | |
| AD9201ARSRL | 材料声明 | 质量和可靠性 | 28-Lead SSOP | |
| AD9201ARSZ | 材料声明 | 质量和可靠性 | 28-Lead SSOP | |
| AD9201ARSZRL | 材料声明 | 质量和可靠性 | 28-Lead SSOP | |
| Wafer Fabrication Data |
