AD9200

量产

10位、20 MSPS、80 mW CMOS ADC

数据手册 (Rev. E) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 与AD876引脚兼容
  • 功耗：80 mW (3 V)
  • 工作电压范围：2.7 V至5.5 V
  • 微分非线性：0.5 LSB
  • 省电（休眠）模式
  • 三态输出
  • 超量程指示
  • 内置箝位功能（直流复位）
  • 可调片内基准电压源
  • IF 欠采样至135 MHz


AD9200是一款单芯片、10位、20 MSPS模数转换器(ADC)，采用单电源供电，内置一个片内采样保持放大器和基准电压源。它采用多级差分流水线架构，数据速率达20 MSPS，在整个工作温度范围内保证无失码。


AD9200的输入经过设计，使成像和通信系统的开发更加轻松。用户可以选择各种输入范围和偏移，并可通过单端或差分方式驱动输入。


采样保持放大器(SHA)既适用于在连续通道中切换满量程电平的多路复用系统，也适合采用高奈奎斯特速率及更高的频率对单通道输入进行采样。利用片上箝位电路（AD9200ARS、AD9200KST），可以使交流耦合输入信号偏移到预定电平。动态性能极为出色。


AD9200具有一个片上可编程基准电压源。也可以选用外部基准电压源，以满足应用的直流精度与温度漂移要求。


采用一个单时钟输入来控制所有内部转换周期。数字输出数据格式为标准二进制。超量程(OTR)信号表示溢出状况，可由最高有效位来确定是下溢还是上溢。


AD9200采用2.7 V至5.5 V电源供电，非常适合高速便携式应用中的低功耗操作。


额定温度范围为-40°C至+85°C工业温度范围和0°C至+70°C商用温度范围。
AD9200
10位、20 MSPS、80 mW CMOS ADC

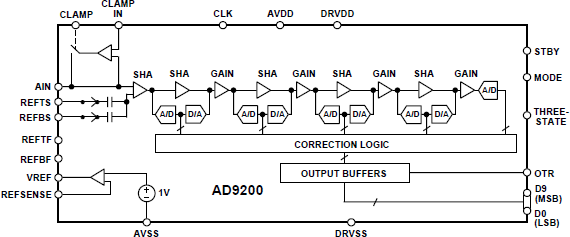

AD9200 Functional Block Diagram
