AD9102

低功耗、14位、180MSPS、数模转换器和波形发生器

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 片内4096 × 14位模式存储器
  • 片内DDS
  • 功耗(3.3 V、4 mA输出)
    • 96.54 mW (180 MSPS)
  • 休眠模式:<5 mW(3.3 V时)
  • 电源电压:1.8 V至3.3 V
  • 差分电流输出:8 mA(最大值,3.3 V)
  • SFDR至奈奎斯特频率
    • 87 dBc(10 MHz输出)
  • 相位噪声(1 kHz偏移、180 MSPS、8 mA):−150 dBc/Hz

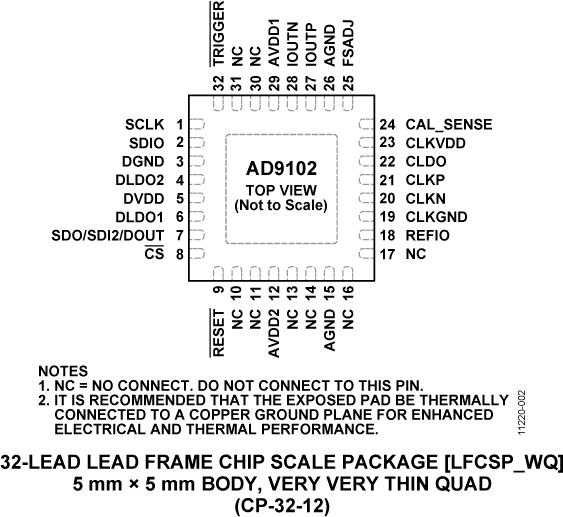

  • 小尺寸、32引脚、5 mm × 5 mm LFCSP无铅封装,3.6 mm × 3.6 mmexposed pad
更多细节
show more Icon

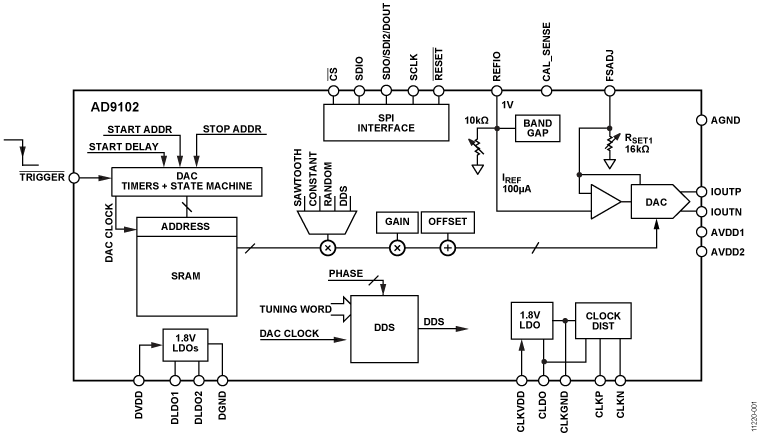

AD9102 TxDAC®和波形发生器是高性能DAC,集成片上模式存储器,用于复杂波形生成,具有直接数字频率合成器(DDS)。

该DDS是一个14位输出、最高180MHz的主机时钟正弦波发生器,带24位调谐字,支持10.8Hz/LSB的频率分辨率。

SRAM数据可包含直接生成的存储波形、施加于DDS输出或DDS频率调谐字的幅度调制模式。

内部模式控制状态机允许用户对DAC的模式周期以及DAC信号输出的周期内起始延迟进行编程。

SPI接口用于配置数字波形发生器,并将模式载入SRAM。

在数字信号传送至DAC的过程中对信号进行增益调节和失调调节。

AD9102提供出色的交流和直流性能,并支持高达180 MSPS的DAC采样率。

AD9102具有灵活的工作电源范围(1.8 V至3.3 V)和低功耗,非常适合便携式和低功耗应用。

产品特色
  1. 高度集成。
    片内DDS和4096 × 14模式存储器
  2. 低功耗。
    DAC采用1.8 V至3.3 V单电源供电
    为低功耗空闲期提供省电模式
应用
  • 医疗仪器
  • 便携式仪器
  • 信号发生器、任意波形发生器
  • 汽车雷达

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
AD9102BCPZ
  • HTML
  • HTML
AD9102BCPZRL7
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 5, 2022

- 21_0271

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

8月 1, 2016

- 16_0035

Assembly Relocation of Select LFCSP, Mini-LFCSP and LFCSP Side Solderable Products to STATS ChipPAC China Jiangyin

5月 11, 2014

- 13_0231

Assembly Transfer of Select 4x4 and 5x5mm LFCSP Products to STATS ChipPAC China.

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 5, 2022

- 21_0271

arrow down

Qualification of an Alternate Adhesive Material and Molding Compound for Select LFCSP Packages

8月 1, 2016

- 16_0035

arrow down

Assembly Relocation of Select LFCSP, Mini-LFCSP and LFCSP Side Solderable Products to STATS ChipPAC China Jiangyin

5月 11, 2014

- 13_0231

arrow down

Assembly Transfer of Select 4x4 and 5x5mm LFCSP Products to STATS ChipPAC China.

软件和型号相关生态系统

软件和型号相关生态系统

评估套件

评估套件 1

reference details image

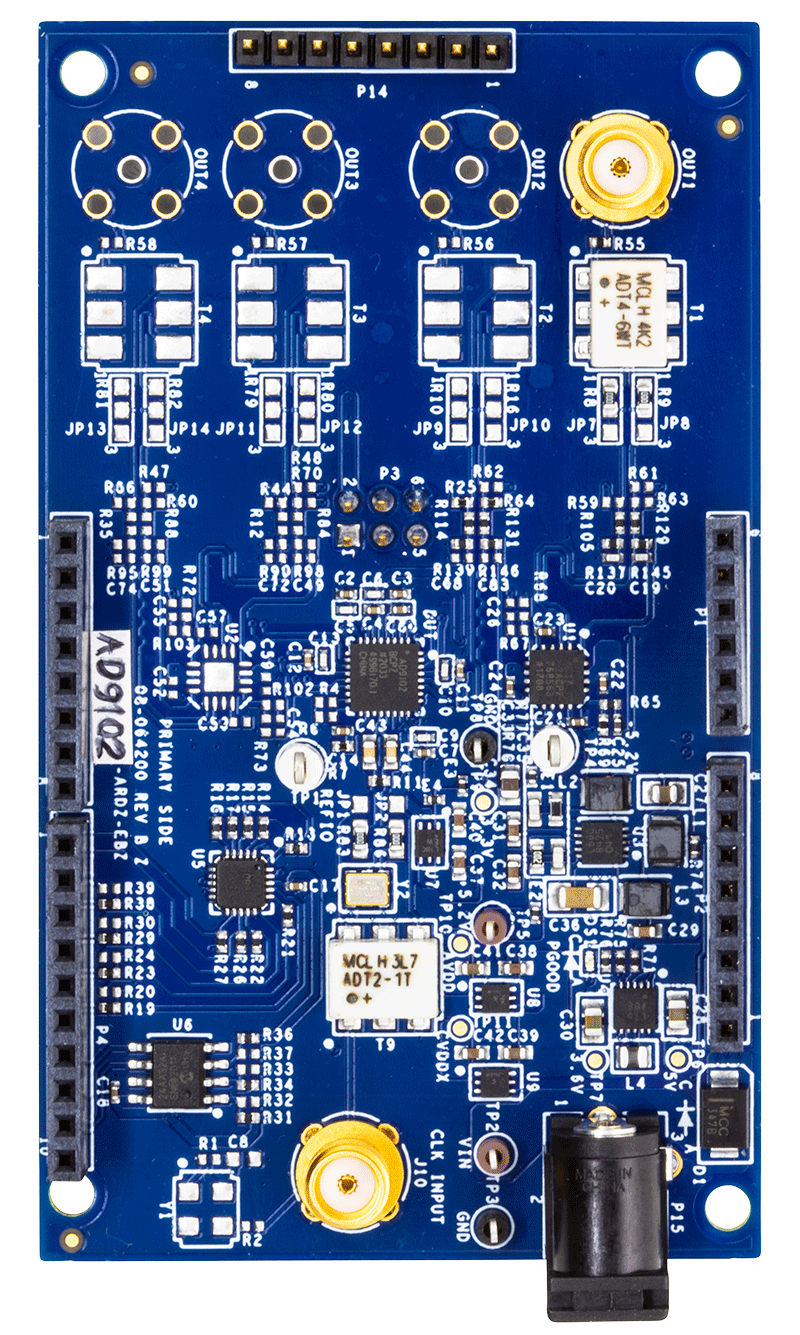

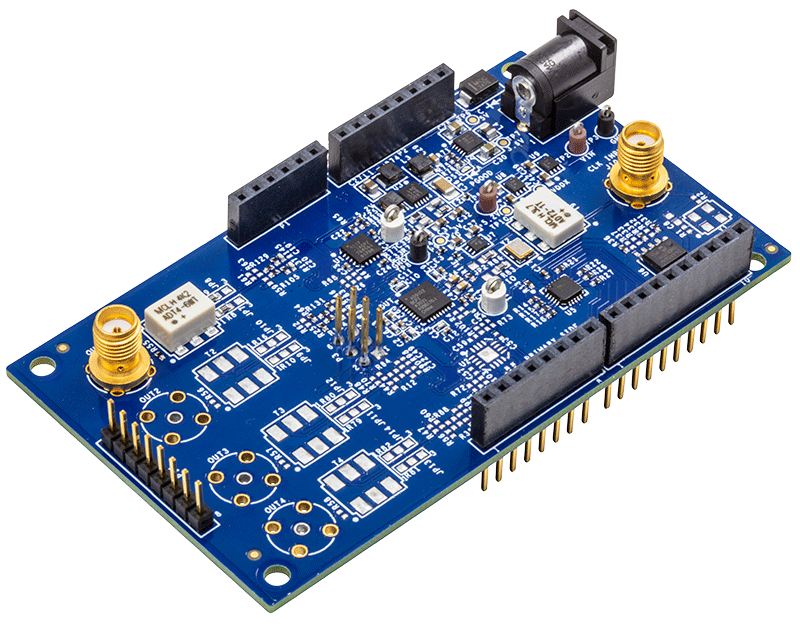

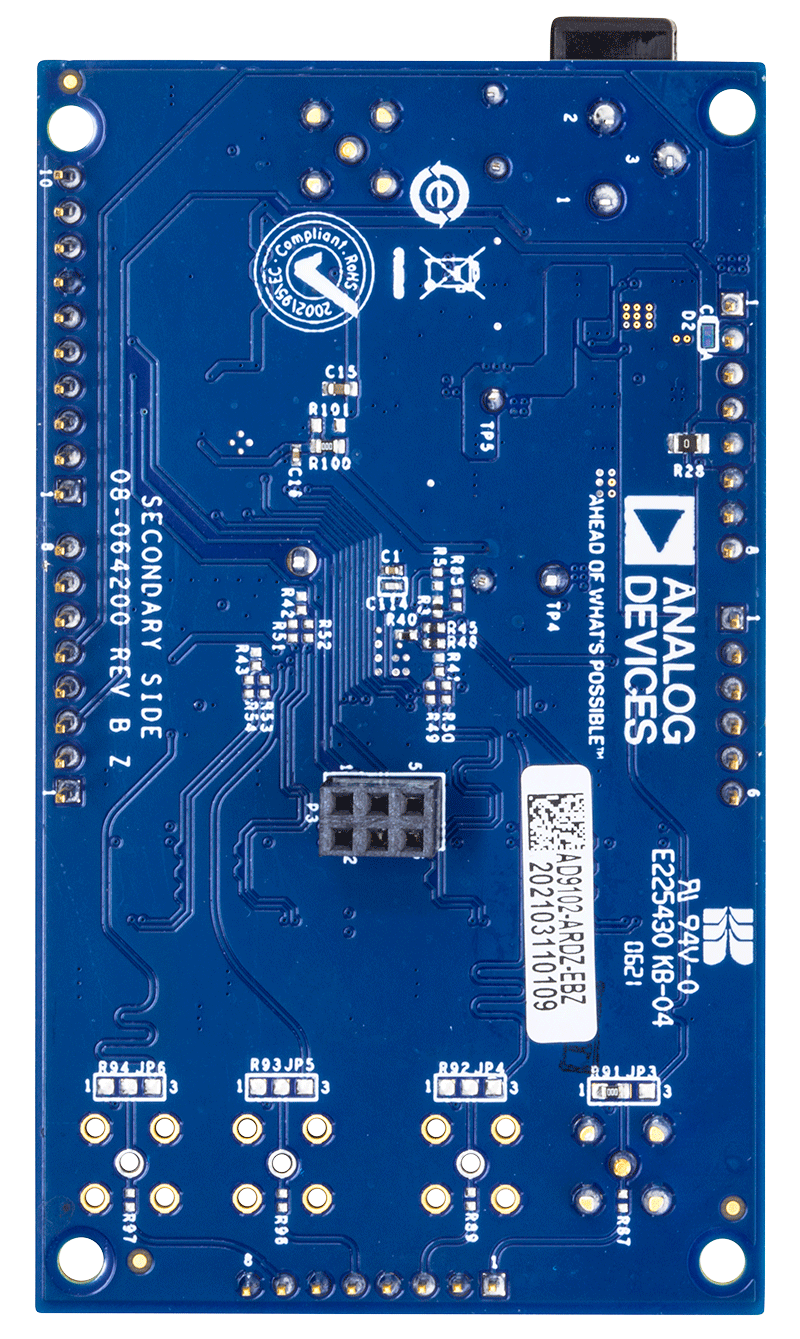

EVAL-AD9102

AD9102 评估板

zoom

EVAL-AD9102

AD9102 评估板

AD9102 评估板

特性和优点

  • 具有SPI接口的180 MSPS 14位单通道数模转换器
  • 用于差分至单端输出电压转换的巴伦或放大器选项
  • 板载和外部时钟选项
  • 小尺寸Arduino Uno
  • 可以与支持Mbed的硬件配合使用,如SDP-K1

产品详情

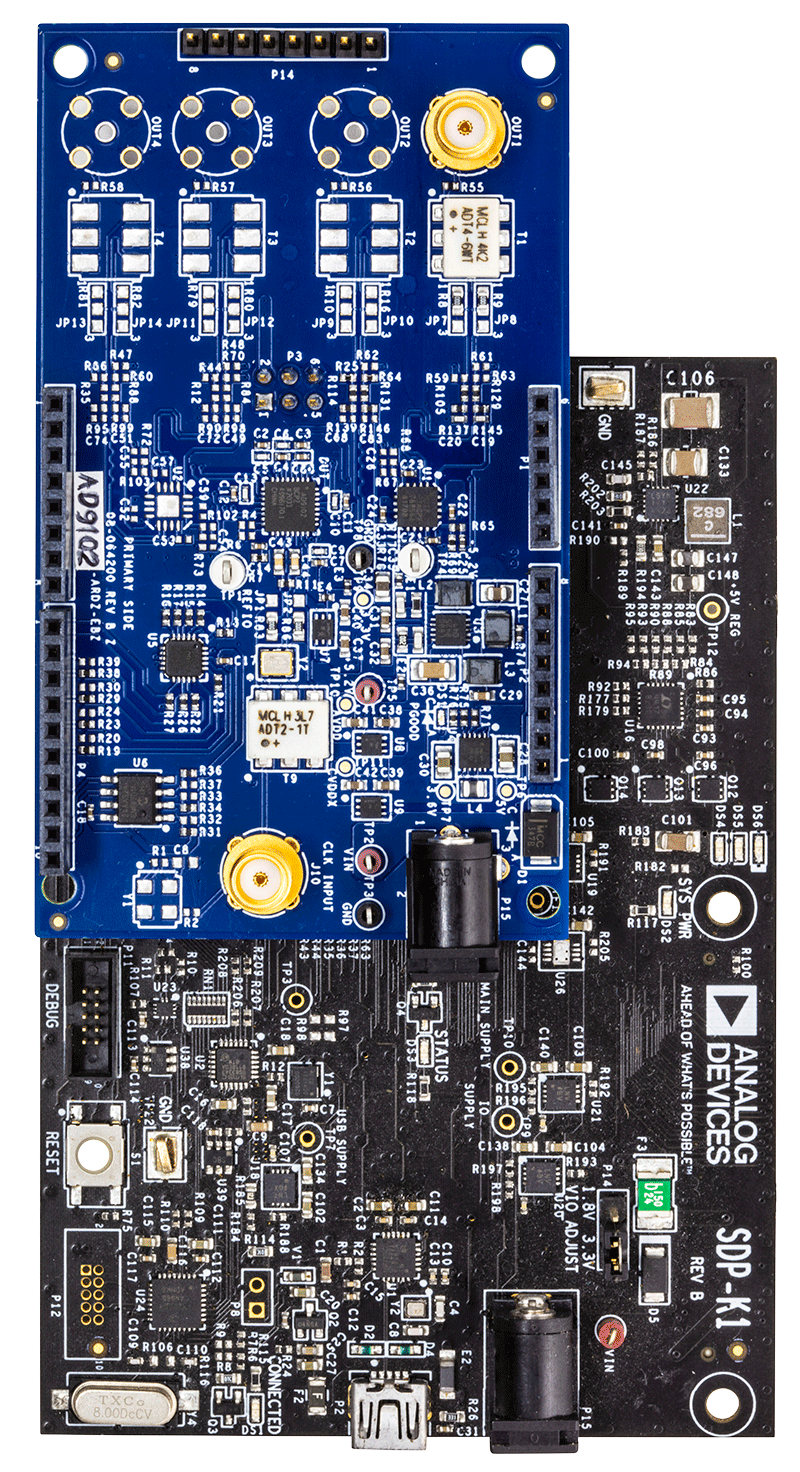

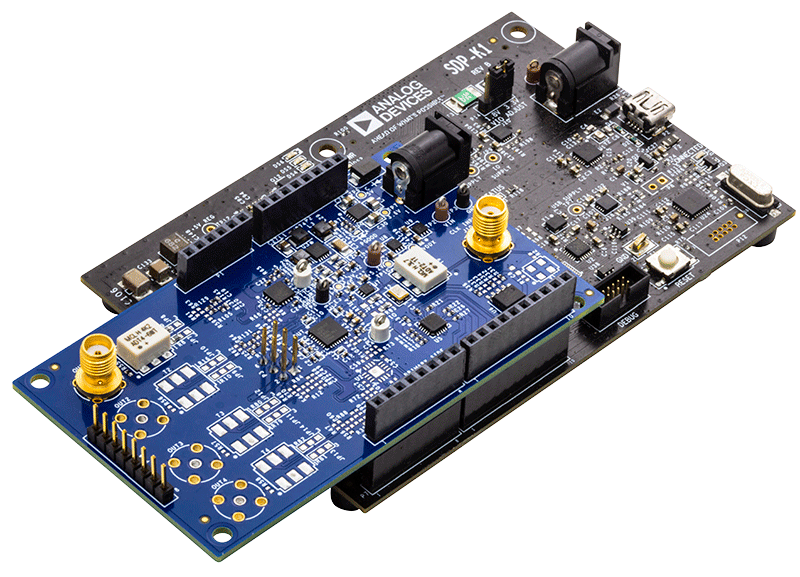

AD9106和AD9102评估板兼容基于ARM支持Mbed的电路板(如SDP-K1),且可连接到Arduino Uno接头。

该评估设置只能由USB供电,无需用于时钟输入的高频波形发生器。该评估板默认使用板载156.25 MHz晶振作为时钟源,但提供外部时钟选项。DAC输出可以通过板载放大器进行变压器耦合或评估。

除硬件之外,还提供示例源代码,可用作开发目标应用固件的起始点。评估板和示例源代码稍做修改就可以与其他Mbed平台配合使用。
