AD9042S

航空航天用12位41 MSPS ADC

更多 showmore-icon

Info: : 量产 tooltip
Info: : 量产 tooltip
产品详情
特性
  • 采样速率:41 MSPS(最小值)
  • 无杂散动态范围:80 dB
  • 功耗:595 mW(典型值)
  • +5 V单电源
  • 片内集成采样保持器和基准电压源
  • 输出格式:二进制补码
  • CMOS兼容输出电平
更多细节
show more Icon

AD9042是一款高速、高性能、低功耗、12位单芯片模数转换器。芯片上集成了全部必需功能,包括采样保持(T/H)和基准电压源,可提供完整的信号转换解决方案。该器件采用+5 V单电源供电,以41 MSPS采样速率提供CMOS兼容数字输出。

AD9042专为满足宽带、多通道接收器的需要而设计,在20 MHz带宽内保持80 dB的无杂散动态范围(SFDR)。噪声性能也很出色,信噪比典型值为68 dB。

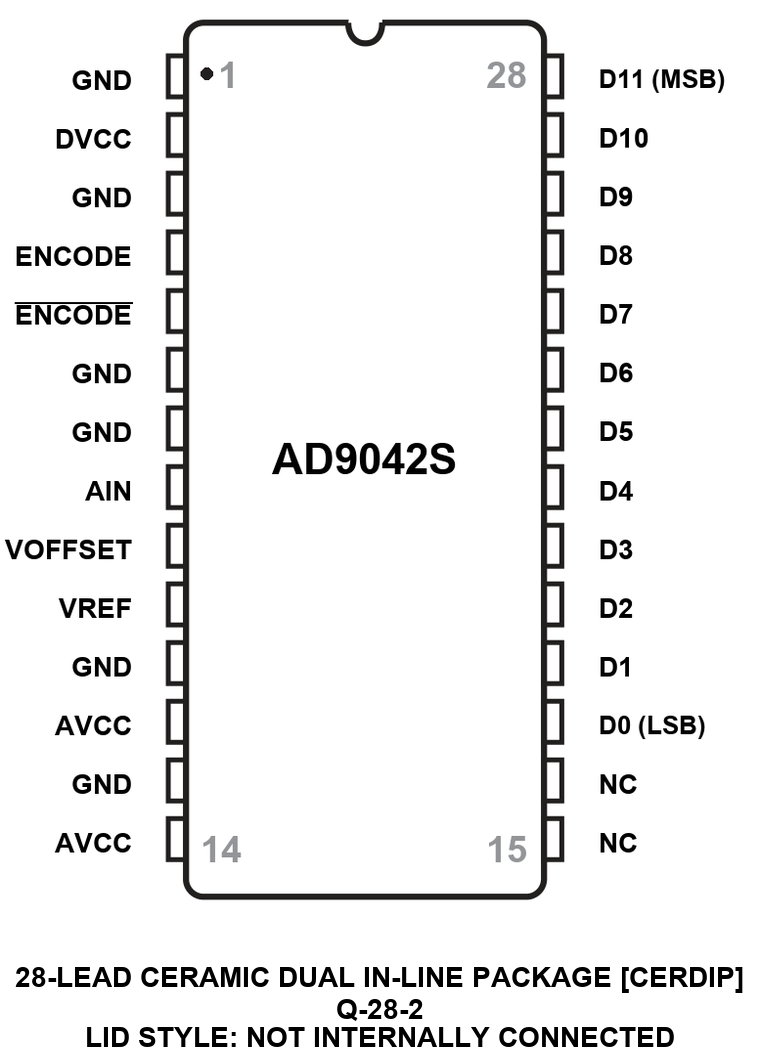

AD9042采用ADI公司的高速互补双极性工艺(XFCB)制造,并使用创新的多通架构。它采用28引脚DIP封装,这种共烧陶瓷定制封装形成多层基板,内部旁路电容和9042裸片安装其上。

产品技术资料帮助

close icon

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许,也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。

参考资料

参考资料

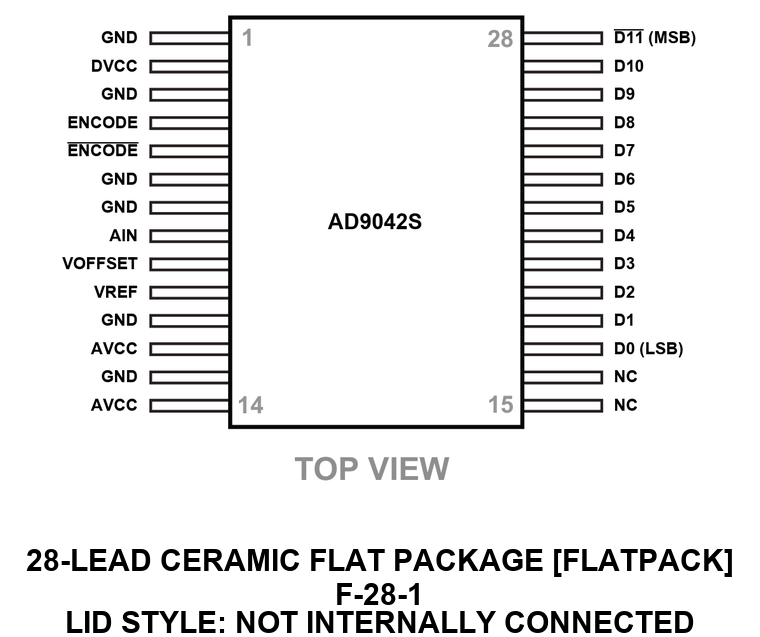

产品型号 引脚/封装图-中文版 文档 CAD 符号,脚注和 3D模型
5962L0253802VZA
  • HTML
  • HTML
5962R0253801VXA
  • HTML
  • HTML
5962R0253801VZA
  • HTML
  • HTML
AD9042SD-EMX
  • HTML
  • HTML
AD9042SF-EMX
  • HTML
  • HTML

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 30, 2018

- 16_0026

Qualify TeamQuest Technology, Inc. for Burn-in and Life Test of Military and Aerospace Devices

5962L0253802VZA

5962R0253801VXA

5962R0253801VZA

11月 18, 2015

- 15_0219

Laser Marking Standardization for Aerospace Packages

10月 2, 2013

- 13_0163

Qualify TSSI Cavite, Phils for Burn-in and Life Test of MIL-PRF-38535 QMLV Aerospace Devices

11月 9, 2011

- 11_0050

Transfer of ADI Hermetics Assembly location from Paranaque, Manila to General Trias, Cavite Philippines

5962R0253801VXA

5962R0253801VZA

11月 9, 2011

- 11_0182

Test Site Transfer from Analog Devices Philippines Inc in Paranaque to Analog Devices General Trias in Cavite, Philippines

5962R0253801VXA

5962R0253801VZA

根据型号筛选

reset

重置过滤器

产品型号

产品生命周期

PCN

7月 30, 2018

- 16_0026

arrow down

Qualify TeamQuest Technology, Inc. for Burn-in and Life Test of Military and Aerospace Devices

5962L0253802VZA

5962R0253801VXA

5962R0253801VZA

11月 18, 2015

- 15_0219

arrow down

Laser Marking Standardization for Aerospace Packages

10月 2, 2013

- 13_0163

arrow down

Qualify TSSI Cavite, Phils for Burn-in and Life Test of MIL-PRF-38535 QMLV Aerospace Devices

11月 9, 2011

- 11_0050

arrow down

Transfer of ADI Hermetics Assembly location from Paranaque, Manila to General Trias, Cavite Philippines

5962R0253801VXA

5962R0253801VZA

11月 9, 2011

- 11_0182

arrow down

Test Site Transfer from Analog Devices Philippines Inc in Paranaque to Analog Devices General Trias in Cavite, Philippines

5962R0253801VXA

5962R0253801VZA
