概览
优势和特点
- 低成本、易于使用
- 预调整或J型热电偶
- 内部冷结补偿
- 高阻抗差分输入
- 独立的5 mV/°C温度计
- 基准引脚提供失调调整功能
- 热电偶断开检测
- 欲了解更多特性，请参考数据手册
产品详情
AD8494/AD8495/AD8496/AD8497 均为集成热电偶冷结补偿器的精密仪表放大器。冰点基准与预校准放大器的结合，使其能直接从热电偶信号产生高电平(5 mV/°C)输出。这些器件既可以用作独立温度计，也可以用作使用固定或远程设定点控制的开关输出设定点控制器。
AD8494/AD8495/AD8496/AD8497可以采用单端电源（低于3 V）供电；通过偏置基准输入，可以测量0°C以下的温度。为使自热效应较小，无负载的AD849x的总电源电流典型值为180 μA，但它也能向负载提供超过±5 mA的电流。
AD8494和AD8496通过激光晶圆调整进行预校准，与J型（铁-康铜）热电偶的特性相匹配；AD8495和AD8497经过激光调整，与K型（铬镍-铝镍）热电偶的特性相匹配。各器件的优化环境温度范围见表1数据手册。
AD8494/AD8495/AD8496/AD8497支持宽电源电压范围。在5 V单电源下，5 mV/°C输出使这些器件可以覆盖近1000度的热电偶温度范围。
在3 V电源下，AD8494/AD8495/AD8496/AD8497可以直接与低电源电压ADC接口。这些器件也可以采用高达36 V的电源供电，支持要求宽共模输入范围的工业系统。
产品特色
- 单IC封装的完整、精密激光晶圆调整的热电偶信号调理系统。
- 灵活的引脚分配允许其用作设定点控制器或独立的摄氏温度计。
- 加固型输入可以承受4 kV ESD，并提供高达VS ± 25 V的过压保护(OVP)。
- 差分输入可以抑制热电偶引脚上的共模噪声。
- 采用单电源时，可以偏置基准引脚电压以测量0°C。
- 采用8引脚小型MSOP封装，符合RoHS标准。
应用
- J型热电偶温度测量
- 设定点控制器
- 摄氏温度计
- 通用冷结补偿器
- 白色家电（烤箱、炉灶）温度测量
- 废气温度检测
- 催化转换器温度检测
产品生命周期
量产
该产品系列中至少有一个型号已量产并可供采购。该产品适合用于新设计，但也可能有更新的替代产品。

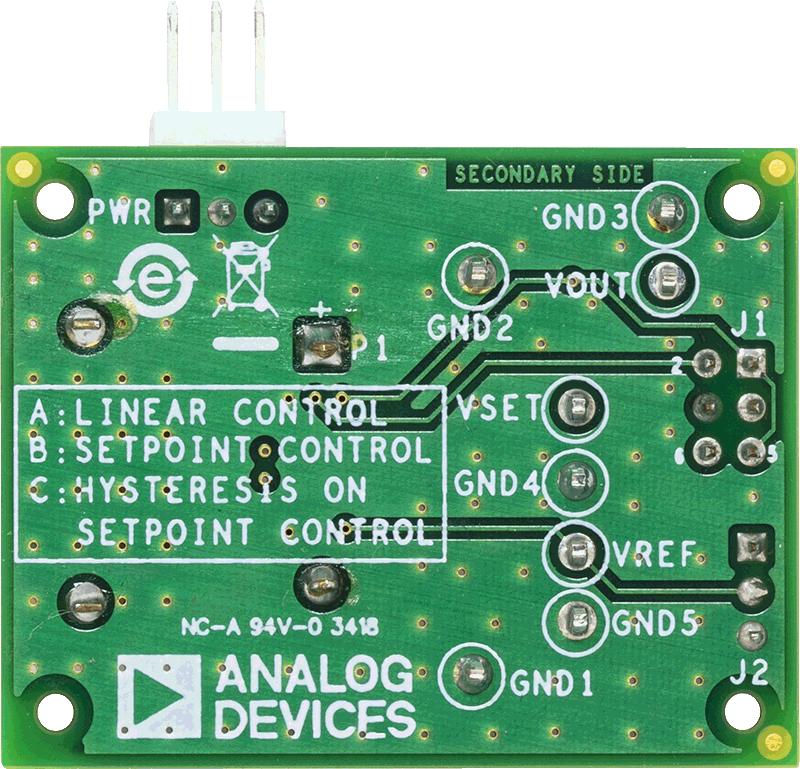

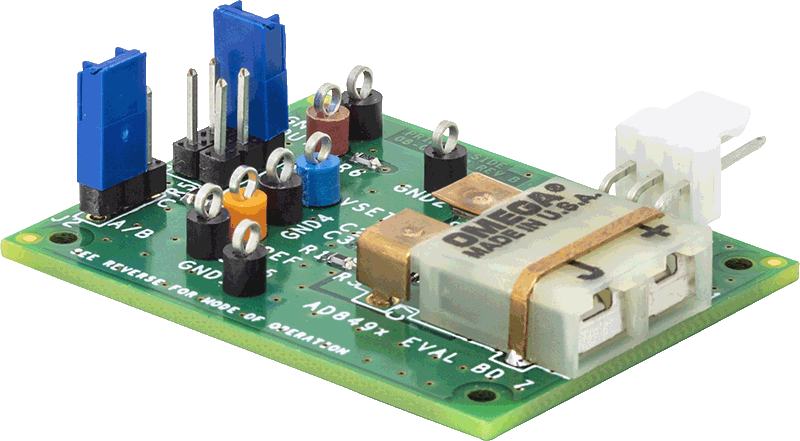

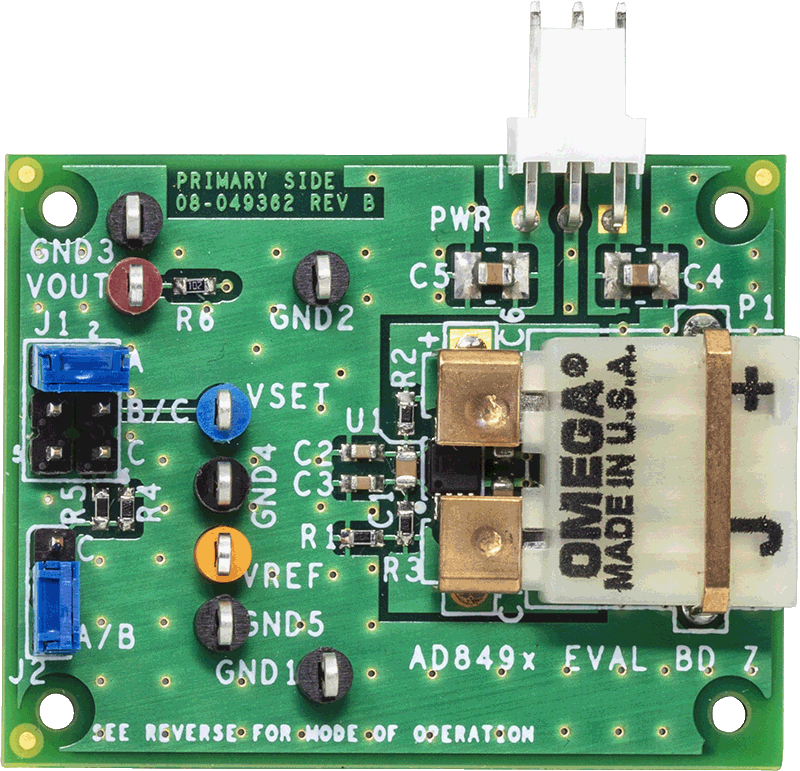

评估套件 (1)
