AD8111

量产

260 MHz、16 × 8缓冲式视频交叉点开关(G = 2)

数据手册 (Rev. B) 产品选型表
产品技术资料帮助

ADI公司所提供的资料均视为准确、可靠。但本公司不为用户在应用过程中侵犯任何专利权或第三方权利承担任何责任。技术指标的修改不再另行通知。本公司既没有含蓄的允许，也不允许借用ADI公司的专利或专利权的名义。本文出现的商标和注册商标所有权分别属于相应的公司。
Viewing:

概述

  • 16 x 8高速非阻塞式开关阵列：G = +2
  • 串行或并行开关阵列控制
  • 利用串行数据输出接口，可将多个交叉点以“菊花链形式连接”起来，从而构建更大的开关阵列
  • 与8 x 8开关阵列AD8108/AD8109引脚兼容
  • 如需16 x 16阵列，请参考AD8116
  • 完整的解决方案
    • 缓冲输入
    • 8个输出放大器，G = +2
    • 驱动150 V负载
  • 出色的视频性能
  • 60 MHz，0.1 dB增益平坦度
  • 0.02%差分增益误差(RL = 150 V)
  • 0.028差分相位误差(RL = 150 V)
  • 出色的交流性能
  • 260 MHz –3 dB带宽
  • 压摆率：500 V/ms
  • 欲了解更多特性，请参考数据手册

AD8110 和AD8111均为高速16 × 8视频交叉点开关矩阵。其–3 dB信号带宽大于260 MHz，通道切换的1%建立时间少于25 ns。两款器件的串扰性能均为–78 dB，隔离性能为–97 dB (5 Mhz)，因而适合许多高速应用。AD8110/AD8111的差分增益和差分相位分别优于0.02%和0.02°，0.1 dB平坦度为60 MHz，堪称视频信号开关的理想之选。

AD8110和AD8111含有8个独立的输出缓冲，可将其置于高阻抗状态，以实现交叉点输出并联，因此关断通道不会向输出总线提供负载。AD8110的增益为+1，AD8111的增益为+2。二者均采用±5 V电源供电，空闲功耗仅为50 mA。通道切换通过串行数字控制接口（允许以“菊花链形式连接”多个器件）或者并行控制接口实现，各路输出可以独立更新，无需对整个阵列重新编程。

AD8110/AD8111采用80引脚LQFP封装，工作温度范围为–40°C至+85°C的扩展工业温度范围。

应用

  • 高速信号路由，包括：
    • 复合视频（NTSC、PAL、S、SECAM）
    • 复合视频（YUV、RGB）
    • 压缩视频（MPEG、小波）
    • 3级数字视频(HDB3)
AD8111
260 MHz、16 × 8缓冲式视频交叉点开关(G = 2)

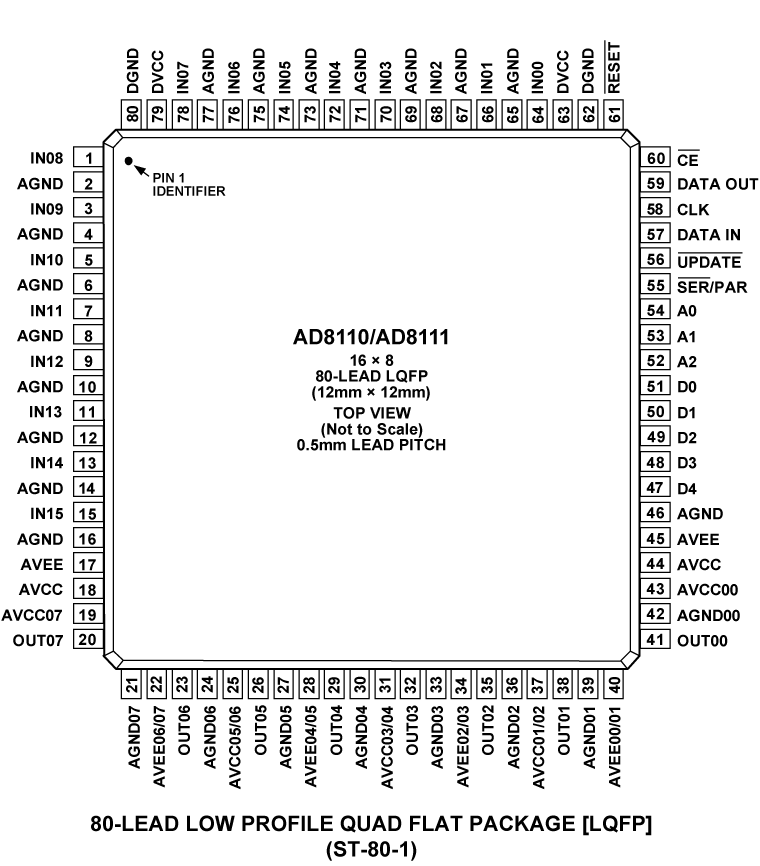

AD8110-8111 Functional Block Diagram AD8110-8111 Pin Configuration
