AD8107

量产

260 MHz、16 × 5缓冲式视频交叉点开关

数据手册 (Rev. A) 产品选型表

产品模型: 1

Viewing:

概述

16 x 5高速非阻塞式开关阵列G = 2
与16 × 8开关阵列AD8110/AD8111引脚兼容
- 如需16 × 16阵列，请参考AD8114/AD8115
- 如需16 × 8阵列，请参考AD8110/AD8111
完整的解决方案
- 缓冲式输入
- 5个输出放大器
- 驱动150 Ω负载
出色的视频性能
- 0.1 dB增益平坦度：60 MHz
- 差分增益误差：0.02% (RL = 150 Ω)
- 差分相位误差：0.02° (RL = 150 Ω)
出色的交流性能
- -3 dB带宽：大于260 MHz
- 压摆率：500 V/µs
低功耗：50 mA
所有不利串扰低：-78 dB (5 MHz)
利用输出禁用功能可以连接多个器件输出
复位引脚可以禁用所有输出
出色的ESD保护额定性能：超过4000 V（人体模型）

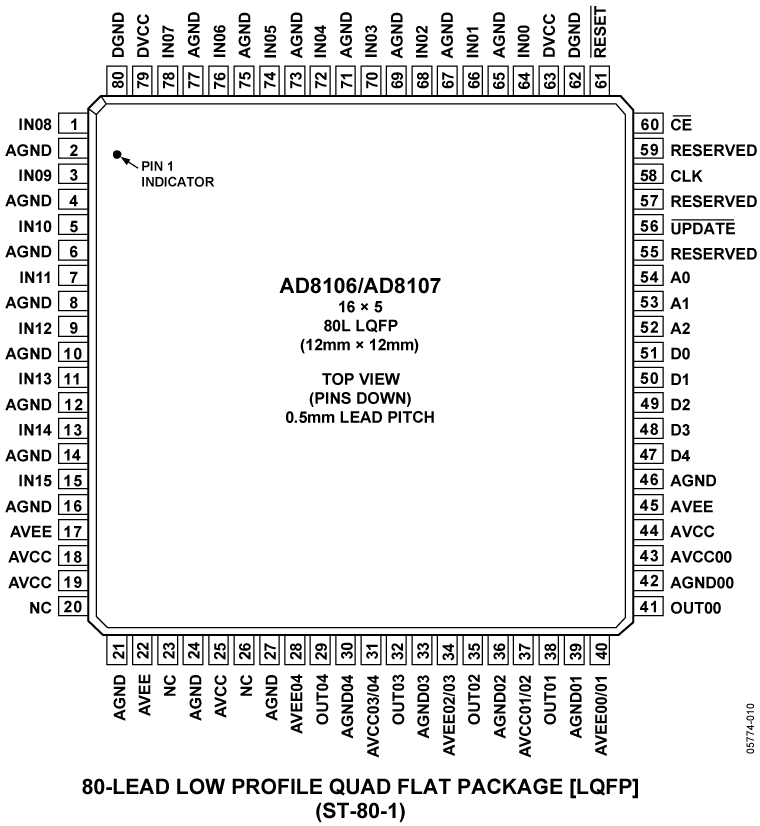

80引脚LQFP封装(12 mm × 12 mm)

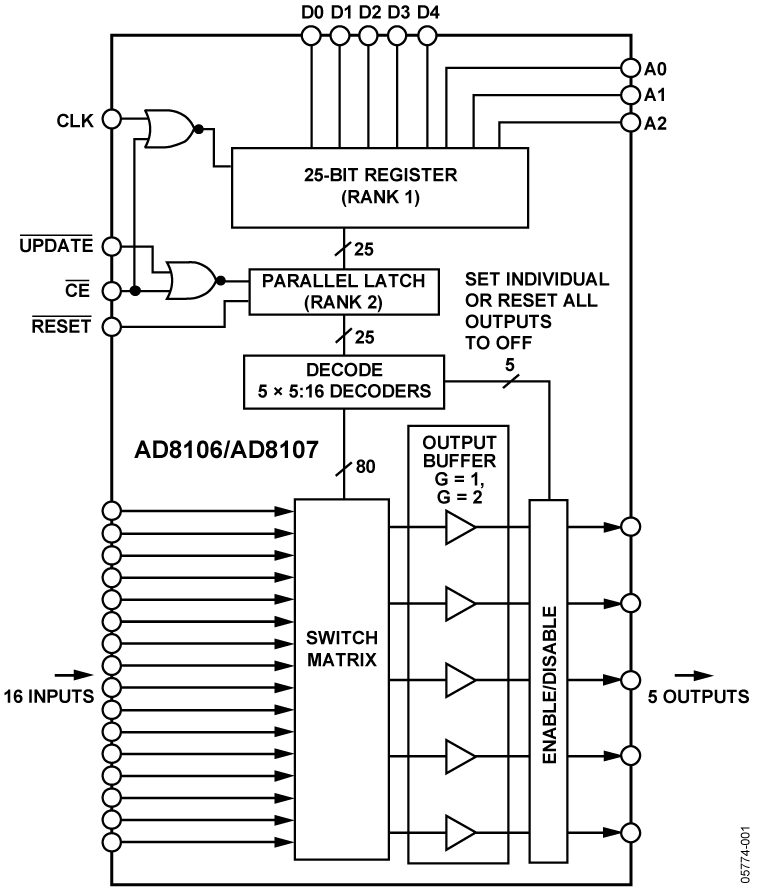

AD8106和AD8107均为高速、16 × 5视频交叉点开关矩阵，-3 dB信号带宽大于260 MHz，通道切换的1%建立时间少于25 ns。两款器件的串扰性能均为-78 dB，隔离性能为-97 dB (5 Mhz)，因而适合许多高速应用。差分增益和差分相位分别优于0.02%和0.02°，0.1 dB平坦度为60 MHz，堪称视频信号开关的理想之选。

AD8106和AD8107内置5个独立输出缓冲器，可以将这些缓冲器置于高阻抗状态，以提供并行交叉点输出，防止关断通道向输出总线提供负载。AD8106具有增益1，AD8107则具有增益2。二者均采用±5 V电源供电，空闲功耗仅为30 mA。通道切换通过并行控制接口实现，各路输出可以独立更新，无需对整个阵列重新编程。

AD8106/AD8107采用80引脚LQFP封装，工作温度范围为-40°C至+85°C工业温度范围。

应用

高速信号路由，包括：
- 复合视频（NTSC、PAL、S、SECAM）
- 复合视频（YUV、RGB）
- 压缩视频（MPEG、小波）
- 3级数字视频(HDB3)
