概览

优势和特点

  • 吞吐速率:625 kSPS
  • 额定电压VDD:2.7 V至5.25 V
  • 功耗
  • 3.6 mW(最大值、625 kSPS、3 V电源)
  • 7.5 mW(最大值、625 kSPS、5 V电源)
  • 8个带序列器的模拟输入通道
  • 可通过软件配置的模拟输入
    • 8通道单端输入
    • 4通道全差分输入
    • 4通道伪差分输入
    • 7通道伪差分输入
  • 精确的2.5 V片内基准电压源
  • 最大误差±0.2%(25°C),最大温漂25 ppm/°C
  • 信纳比:69 dB(50 kHz输入频率)
  • 无流水线延迟
  • 支持字/字节模式的高速并行接口
  • 完全关断模式:2 µA(最大值)

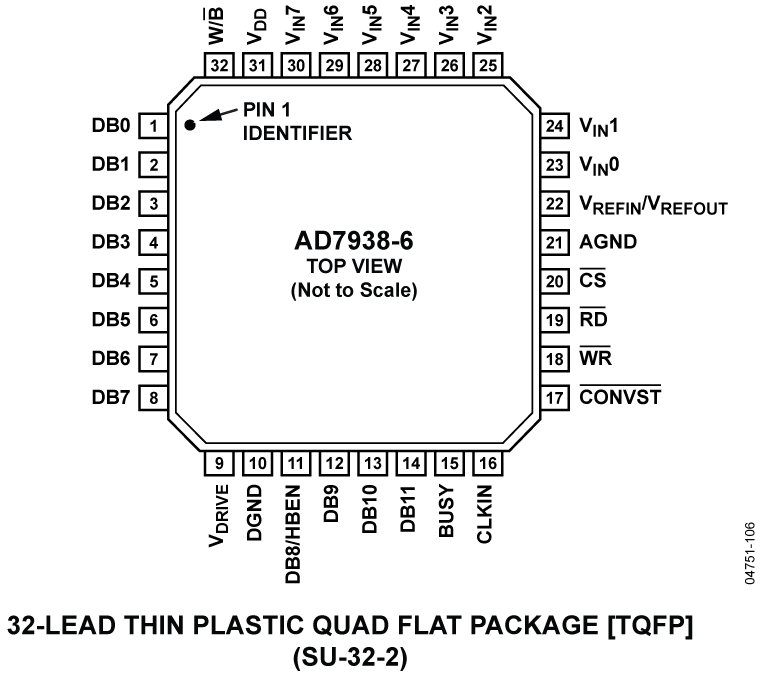

  • 32引脚LFCSP和TQFP封装

产品详情

AD7938-6是一款12位、高速、低功耗、逐次逼近型(SAR)模数转换器(ADC),采用2.7 V至5.25 V单电源供电,最高吞吐量达625 kSPS。该器件内置一个低噪声、宽带宽、差分采样保持放大器,可处理最高达50 MHz的输入频率。

AD7938-6具有8个带通道序列器的模拟输入通道,可以通过预先编程选择通道转换顺序。该器件可采用单端、全差分或伪差分模拟输入。

转换过程和数据采集过程均通过标准控制输入进行控制,使器件与微处理器和DSP可实现轻松接口。输入信号在CONVST的下降沿进行采样,而转换同时在此处启动。

AD7938-6内置一个精密的2.5 V片内基准电压源,可用作模数转换的基准电压源。或者,也可以在此引脚加载一个外部基准,为其提供基准电压。

AD7938-6采用先进的设计技术,可在高吞吐量的情况下实现极低的功耗,还提供灵活的功耗管理选项。利用一个片内控制寄存器,用户可以设置不同的工作条件,包括模拟输入范围和配置、输出编码、功耗管理及通道序列化。

产品特色

  1. 高吞吐量、低功耗。
  2. 8个带通道序列器的模拟输入。
  3. 精确的2.5 V片内基准电压源。
  4. 单端、伪差分或全差分模拟输入,可通过软件选择。
  5. 利用V DRIVE功能实现单电源供电。利用V DRIVE功能,并行接口可直接连至独立于V DD的3 V或5 V处理器系统。
  6. 无流水线延迟。
  7. 通过CONVST输入与一次性转换控制可实现对采样时间的精确控制。
